Cấu Tạo Thang Nâng 150kg Không Hố Pit – Giải Thích Chi Tiết Từng Bộ Phận

Thang nâng 150kg không hố pit cấu tạo gồm những bộ phận nào là câu hỏi rất nhiều chủ cửa hàng, chủ nhà kho nhỏ và quản lý nhà hàng đặt ra trước khi quyết định đầu tư. Khi chưa hình dung được bên trong thiết bị có gì, vận hành ra sao, hỏng thì sửa chỗ nào — tâm lý e ngại chi tiền hàng trăm triệu cho một cỗ máy mình không hiểu là hoàn toàn dễ hiểu. Bài viết dưới đây Thiết Bị Việt Nhật sẽ tháo rời từng cụm chi tiết của thang nâng 150kg không hố pit, giải thích chức năng và cách chúng phối hợp với nhau để nâng hạ hàng hóa an toàn mỗi ngày.

Tổng Quan Cấu Tạo Thang Nâng 150kg Không Hố Pit

Khác với thang có hố pit phải đào hố sâu dưới nền để chứa xi lanh và sàn cabin khi ở tầng thấp nhất, thang nâng 150kg không hố pit được thiết kế sao cho sàn cabin ngang bằng mặt sàn tầng trệt — không cần đào bất kỳ hố nào. Toàn bộ hệ thống gồm 6 cụm bộ phận chính:

Sáu cụm này phối hợp theo nguyên lý: motor điện quay bơm dầu → dầu thủy lực được nén vào xi lanh → piston đẩy cabin đi lên dọc theo ray dẫn hướng. Khi hạ, van tiết lưu xả dầu từ từ, cabin tụt xuống bằng chính trọng lực — motor không cần chạy, tiết kiệm điện.

Khung Ray Dẫn Hướng – Xương Sống Của Thang Nâng

Khung ray là bộ phận đầu tiên được lắp đặt, đóng vai trò chịu lực chính cho toàn bộ thiết bị. Với thang nâng 150kg không hố pit, khung ray thường gồm:

• 2 thanh ray chính: Làm từ thép I cường độ cao, bắt cố định vào tường chịu lực hoặc kết cấu khung thép độc lập. Ray có rãnh để con lăn cabin trượt dọc, đảm bảo cabin chỉ di chuyển theo phương thẳng đứng, không lắc ngang.
• Đế ray (chân đế): Bắt bu-lông hóa chất vào nền bê tông, chịu toàn bộ trọng lượng thiết bị + hàng hóa truyền xuống.
• Thanh giằng ngang: Liên kết hai ray với nhau ở nhiều điểm theo chiều cao, tăng độ cứng vững, chống xoắn khi cabin mang tải lệch tâm.

Với tải trọng 150 kg, khung ray thường có chiều cao từ 3 đến 6 m (2-3 tầng dừng). Tất cả thép được phủ sơn tĩnh điện chống gỉ, phù hợp môi trường kho hàng, nhà hàng hay cửa hàng có độ ẩm cao.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang nâng 450kg không hố pit: Sỉ Lẻ Toàn Quốc [Lắp đặt miễn phí]Thang nâng 450kg không hố pit [Kiểm định lắp đặt miễn phí] là giải pháp nâng hàng phù hợp cho nhiều kho xưởng, cửa hàng, nhà phố kinh doanh và cơ sở sản xuất cần vận chuyển hàng hó…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Cabin Thép – Nơi Chứa Hàng Hóa

Cabin là phần mà người vận hành tiếp xúc trực tiếp nhất. Với thang 150 kg, cabin có kích thước tham khảo khoảng 800 x 1.000 x 1.200 mm (D x R x C) — vừa đủ cho xe đẩy hàng nhỏ, thùng carton hoặc khay hàng nhà hàng. Cấu tạo cabin gồm:

• Khung cabin: Thép hộp hàn kín, chịu uốn khi mang tải.
• Sàn cabin: Thép tấm dày 3-4 mm, bề mặt sơn nhám chống trượt.
• Vách bao che: Thép tấm hoặc lưới thép bao ba mặt, ngăn hàng hóa rơi ra ngoài khi di chuyển.
• Cửa cabin: Cửa lưới kéo hoặc cửa bản lề, tích hợp công tắc khóa cửa — thang chỉ chạy khi cửa đóng kín.
• Con lăn dẫn hướng: Gắn ở 4 góc cabin, ôm vào rãnh ray, giúp cabin trượt êm không rung lắc.

Đặc biệt, vì là phương án không hố pit nên sàn cabin khi ở vị trí thấp nhất sẽ ngang bằng mặt sàn tầng trệt — hàng hóa đẩy xe lăn thẳng vào mà không cần bê qua bậc.

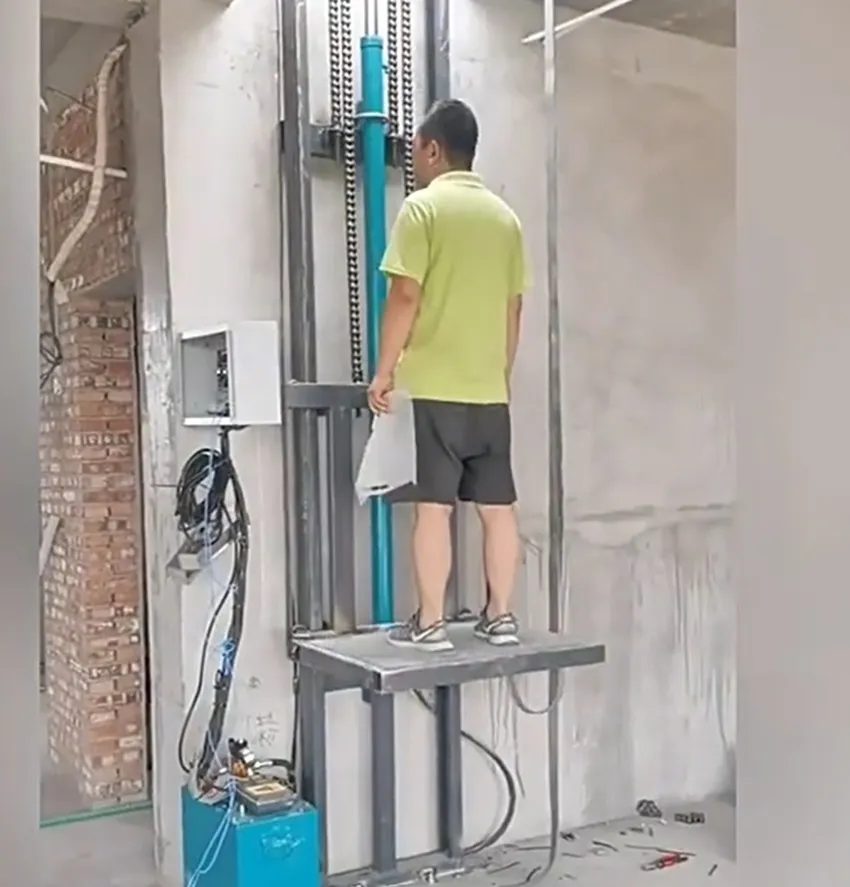

Cụm Xi Lanh Thủy Lực – Trái Tim Tạo Lực Nâng

Xi lanh thủy lực là bộ phận tạo ra lực đẩy cabin lên cao. Cấu tạo gồm:

• Ống xi lanh: Thép đúc dày chịu áp suất dầu lên đến 160-200 bar.
• Piston: Thanh thép mạ chrome cứng, trượt kín bên trong ống xi lanh. Khi dầu bơm vào, piston bị đẩy ra → nâng cabin lên.
• Phớt (seal) chống rò dầu: Bộ gioăng kép ngăn dầu rỉ ra ngoài, tuổi thọ trung bình 3-5 năm trước khi cần thay.

Với thang 150 kg, thường dùng 1 xi lanh đơn đặt giữa hoặc lệch bên. Hành trình piston tương ứng chiều cao nâng — ví dụ thang 2 tầng (nâng 3 m) thì piston duỗi ra 3 m. Xi lanh là bộ phận chịu lực nhiều nhất nhưng cũng ít hỏng nhất vì cấu tạo đơn giản, không có mạch điện tử bên trong.

Bộ Nguồn Thủy Lực – Motor, Bơm Dầu Và Bồn Chứa

Bộ nguồn là cụm cung cấp năng lượng cho xi lanh, gồm ba thành phần gắn liền nhau:

Bộ nguồn được đặt ngay cạnh chân khung ray, chiếm diện tích chỉ khoảng 0,3 m² — không cần phòng máy riêng. Khi bấm nút nâng, motor quay bơm → dầu nén vào xi lanh → cabin lên. Khi bấm hạ, motor KHÔNG chạy — van tiết lưu mở từ từ, dầu từ xi lanh chảy ngược về bồn, cabin tụt xuống bằng trọng lực. Vì vậy điện năng tiêu thụ rất thấp: motor chỉ hoạt động khi nâng, còn hạ miễn phí.

Kinh Nghiệm Lắp Đặt Thực Tế Tại Cửa Hàng Tạp Hóa Quận Thanh Xuân

Giữa tháng 3 vừa qua, đội kỹ thuật Thiết Bị Việt Nhật lắp thang nâng 150 kg không hố pit cho một cửa hàng tạp hóa đại lý 3 tầng tại ngõ phố Khương Đình, quận Thanh Xuân, Hà Nội. Tầng 1 là mặt tiền bán hàng, tầng 2-3 là kho chứa mì tôm, nước ngọt, bột giặt — mỗi ngày nhân viên khiêng 30-40 thùng hàng nặng 15-20 kg/thùng qua cầu thang xoắn rộng 0,65 m, thường xuyên va đập hư bao bì.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng 5000kg (5 Tấn) Không Hố Pit: Sỉ Lẻ Lắp Đặt Miễn Phí Toàn QuốcThang nâng 5000kg (5 tấn)) không hố pit [Kiểm định lắp đặt miễn phí] là giải pháp phù hợp cho doanh nghiệp cần nâng hạ hàng hóa tải trọng lớn nhưng không muốn đào hố pit sâu, không…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Khi khảo sát, kỹ thuật viên ghi nhận:

• Khoảng trống duy nhất đặt thang: góc sát tường hậu, diện tích 0,9 x 1,1 m.
• Không được đào hố pit vì nhà thuê, chủ nhà không cho phá nền.
• Nguồn điện chỉ có 1 pha — cần lắp thêm biến tần hoặc kéo điện 3 pha từ cột điện cách 12 m.

Giải pháp: cabin kích thước 800 x 1.000 mm vừa khít khoảng trống, phương án không hố pit. Chủ cửa hàng thuê thợ điện kéo dây 3 pha trước 1 tuần, tự cắt lỗ sàn tầng 2 và tầng 3 theo bản vẽ. Đội thợ Thiết Bị Việt Nhật lắp đặt trong 1,5 ngày, chạy thử sáng ngày thứ 2, bàn giao buổi chiều. Sau lắp đặt, nhân viên chỉ cần xếp hàng lên xe đẩy, bấm nút — thang đưa hàng lên tầng 3 trong 25 giây. Không còn cảnh khiêng vác, không hư bao bì, năng suất nhập kho tăng gấp 3 lần.

Giải Pháp Thang Nâng 150kg Không Hố Pit Từ Thiết Bị Việt Nhật

Hệ Thống An Toàn Bên Trong Thang Nâng 150kg

Dù tải trọng chỉ 150 kg, hệ thống an toàn vẫn được trang bị đầy đủ theo tiêu chuẩn QCVN 30:2016/BLĐTBXH:

Tất cả thiết bị sau lắp đặt đều được kiểm định bởi đơn vị có thẩm quyền, cấp giấy chứng nhận kèm CO/CQ để chủ cơ sở yên tâm vận hành hợp pháp.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng 950kg Không Hố Pit: Sỉ Lẻ Toàn Quốc [Lắp Đặt Miễn Phí]Thang nâng 950kg không hố pit [Kiểm định lắp đặt miễn phí] chính là giải pháp vận chuyển hàng hóa tối ưu cho mọi doanh nghiệp Việt Nam hiện nay – từ kho xưởng, nhà máy, showroom đế…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Những Câu Hỏi Thường Gặp Về Cấu Tạo Thang Nâng 150kg

Thang 150kg không hố pit có cần phòng máy riêng không

Không. Bộ nguồn thủy lực (motor + bơm + bồn dầu) gọn gàng, đặt ngay cạnh chân khung ray, chiếm chưa đến 0,3 m² mặt sàn.

Bao lâu cần thay dầu thủy lực

Trung bình 12 – 18 tháng thay dầu một lần, hoặc khi dầu đổi màu sẫm. Chi phí dầu mỗi lần thay khoảng 300.000 – 500.000 đồng cho bồn 20-30 lít.

Thang hoạt động có ồn không

Motor 1,5 – 2,2 kW phát ra tiếng ù nhẹ tương đương máy bơm nước gia đình, chỉ kêu khi nâng (15-30 giây mỗi chuyến). Khi hạ hoàn toàn im lặng vì motor không chạy.

Lời Kết

Thang nâng 150kg không hố pit cấu tạo gồm những bộ phận nào — câu trả lời là 6 cụm chính: khung ray thép I, cabin thép sơn tĩnh điện, xi lanh thủy lực, bộ nguồn motor-bơm-bồn dầu, tủ điều khiển và hệ thống an toàn 5 lớp. Tất cả phối hợp theo nguyên lý thủy lực đơn giản, bền bỉ, chi phí bảo trì thấp. Thiết Bị Việt Nhật nhập khẩu nguyên máy, lắp đặt miễn phí toàn quốc, kiểm định đầy đủ theo QCVN 30:2016/BLĐTBXH, bảo hành 12 – 24 tháng. Gọi ngay hotline 0588 388 388 để được tư vấn cấu trúc bên trong thang nâng 150kg không hố pit hoạt động ra sao và nhận báo giá theo đúng mặt bằng thực tế.

Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.
