Cấu Tạo Thang Nâng 250kg Không Hố Pit – Tháo Rời Từng Bộ Phận Hoạt Động Ra Sao

Thang nâng 250kg không hố pit cấu tạo gồm những bộ phận nào là thắc mắc phổ biến của nhiều chủ cửa hàng vật liệu xây dựng, đại lý phân phối thực phẩm và quản lý kho mini khi cần đầu tư thiết bị nâng hạ hàng hóa giữa các tầng. Hàng ngày, nhân viên phải khiêng từng bao xi măng 50 kg, thùng sơn 25 lít hay két bia xếp chồng tổng cộng 200 – 250 kg lên tầng lửng qua cầu thang bộ hẹp chưa đầy 0,8 m — mỗi chuyến mất 10-15 phút, lưng đau, hàng va đập méo thùng, vỡ chai. Hiểu rõ bên trong thang nâng có gì sẽ giúp bạn tự tin lựa chọn đúng sản phẩm và chủ động trong quá trình sử dụng lâu dài.

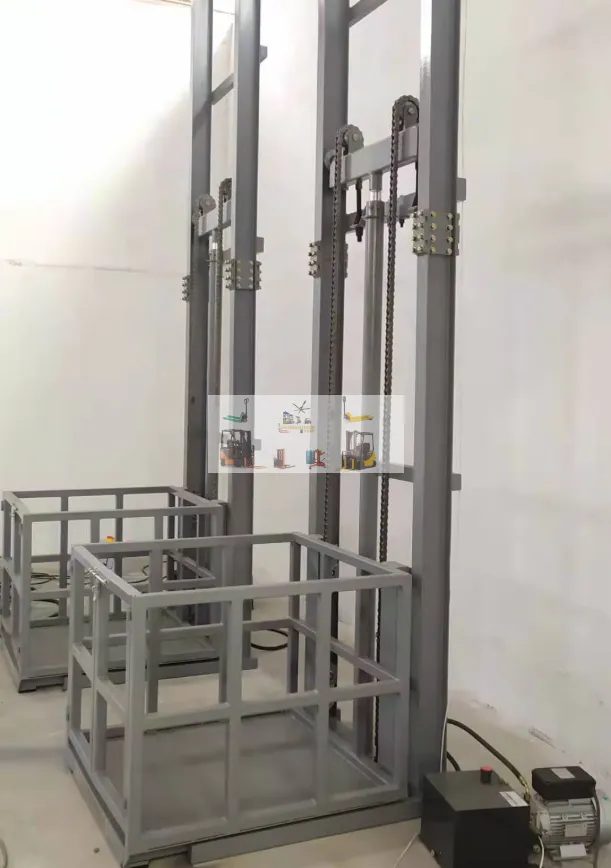

Toàn Cảnh Cấu Tạo Thang Nâng 250kg Không Hố Pit

Toàn bộ thiết bị gồm 6 cụm bộ phận chính phối hợp theo nguyên lý thủy lực: motor quay bơm dầu → dầu nén vào xi lanh → piston đẩy cabin lên dọc khung ray. Khi hạ, van tiết lưu xả dầu từ từ, cabin tụt xuống bằng trọng lực — motor không chạy, tiết kiệm điện hoàn toàn.

Khung Ray Và Cabin – Hai Bộ Phận Nhìn Thấy Bằng Mắt

Khung Ray Dẫn Hướng

Hai thanh ray bằng thép I chịu lực được bắt vào tường hoặc dựng trên khung thép độc lập. Ray có rãnh chữ C để con lăn cabin trượt dọc theo phương thẳng đứng. Chân đế bắt bu-lông hóa chất vào nền bê tông, các thanh giằng ngang liên kết hai ray tại nhiều điểm theo chiều cao để tăng độ cứng vững chống xoắn. Với tải trọng 250 kg, khung ray thường cao 3 – 8 m (2-3 tầng), toàn bộ thép phủ sơn tĩnh điện chống gỉ.

Cabin Thép

Cabin thang 250 kg có kích thước tham khảo khoảng 1.000 x 1.200 x 1.500 mm (D x R x C), gồm:

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang nâng 450kg không hố pit: Sỉ Lẻ Toàn Quốc [Lắp đặt miễn phí]Thang nâng 450kg không hố pit [Kiểm định lắp đặt miễn phí] là giải pháp nâng hàng phù hợp cho nhiều kho xưởng, cửa hàng, nhà phố kinh doanh và cơ sở sản xuất cần vận chuyển hàng hó…Hotline: 0588 388 388NHẬN ƯU ĐÃI

• Khung cabin: Thép hộp 50x50 hoặc 60x40 mm hàn kín, chịu uốn khi mang tải đầy.
• Sàn cabin: Thép tấm dày 3-4 mm, bề mặt sơn nhám chống trượt — xe đẩy hàng lăn vào dễ dàng.
• Vách bao che 3 mặt: Thép tấm hoặc lưới thép ô vuông ngăn hàng rơi ra ngoài.
• Cửa cabin: Cửa lưới kéo hoặc bản lề, tích hợp công tắc — thang chỉ chạy khi cửa đóng kín.
• 4 bộ con lăn dẫn hướng: Ôm vào rãnh ray, cabin trượt êm không rung lắc.

Vì là phương án không hố pit, sàn cabin khi ở vị trí thấp nhất ngang bằng mặt sàn tầng trệt — hàng hóa đẩy thẳng vào không cần bê qua bậc hay dốc.

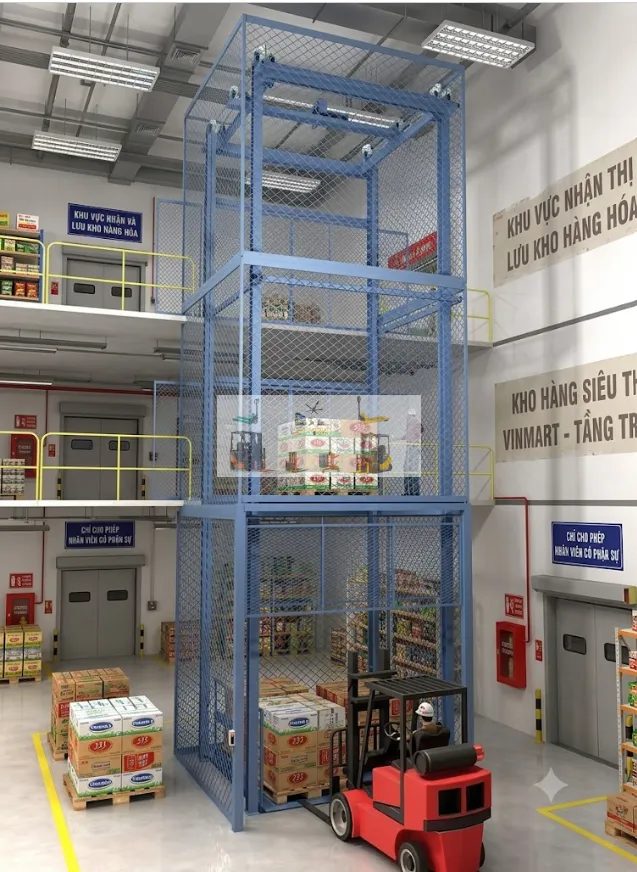

Xi Lanh Và Bộ Nguồn Thủy Lực – Trái Tim Của Thang Nâng

Xi lanh thép đúc chịu áp 160-200 bar, bên trong là piston mạ chrome cứng. Dầu bơm vào → piston bị đẩy ra → cabin đi lên. Hạ: van tiết lưu xả dầu, cabin tụt bằng trọng lực. Thang 250 kg dùng 1 xi lanh đơn, hành trình tương ứng chiều cao nâng. Bộ phớt (gioăng) kép bọc quanh piston ngăn rò rỉ dầu, tuổi thọ trung bình 3-5 năm trước khi cần thay.

Cả ba gắn trên khung thép nhỏ cạnh chân ray, chiếm chưa đến 0,3 m² — không cần phòng máy. Motor chỉ hoạt động khi nâng (15-30 giây/chuyến), hạ miễn phí nhờ trọng lực.

Kinh Nghiệm Lắp Đặt Thực Tế Tại Đại Lý Vật Liệu Xây Dựng Huyện Hoài Đức

Tháng 5 vừa qua, đội kỹ thuật Thiết Bị Việt Nhật triển khai lắp thang nâng 250 kg không hố pit cho một đại lý vật liệu xây dựng tại thị trấn Trạm Trôi, huyện Hoài Đức, Hà Nội. Cửa hàng 3 tầng, tầng 1 bán lẻ và giao hàng, tầng 2 chứa sơn – keo – phụ kiện, tầng 3 chứa bao xi măng và tấm thạch cao. Mỗi ngày nhân viên khiêng 40-60 chuyến hàng, mỗi chuyến 4-5 bao xi măng (200 – 250 kg) qua cầu thang bộ rộng 0,7 m — thường xuyên bị bụi xi măng bay mù mắt, hàng rơi vỡ bao khi xoay góc cầu thang.

Thách thức khảo sát:

• Khoảng trống đặt thang: góc sát tường hậu chỉ 1,1 x 1,3 m.
• Nền nhà cũ, chủ cửa hàng không muốn đào hố pit vì lo nứt tường liền kề nhà hàng xóm.
• Nguồn điện 3 pha đã có sẵn tại tủ điện cách 6 m.

Giải pháp: cabin 1.000 x 1.200 mm không hố pit. Chủ cửa hàng tự thuê thợ cắt lỗ sàn tầng 2 và tầng 3 theo bản vẽ, kéo dây 3 pha đến vị trí tủ điều khiển. Đội thợ Thiết Bị Việt Nhật lắp khung ray, gắn cabin, đấu nối bộ nguồn thủy lực và hệ thống điện trong 2 ngày. Chạy thử tải 250 kg (5 bao xi măng) — cabin lên tầng 3 trong 35 giây, hạ xuống 30 giây, êm và ổn định. Sau lắp đặt, cửa hàng giảm từ 3 nhân viên bốc vác xuống 1 người vận hành thang, hàng không còn rơi vỡ bao, tốc độ nhập kho tăng gấp 4 lần.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng 5000kg (5 Tấn) Không Hố Pit: Sỉ Lẻ Lắp Đặt Miễn Phí Toàn QuốcThang nâng 5000kg (5 tấn)) không hố pit [Kiểm định lắp đặt miễn phí] là giải pháp phù hợp cho doanh nghiệp cần nâng hạ hàng hóa tải trọng lớn nhưng không muốn đào hố pit sâu, không…Hotline: 0588 388 388NHẬN ƯU ĐÃI

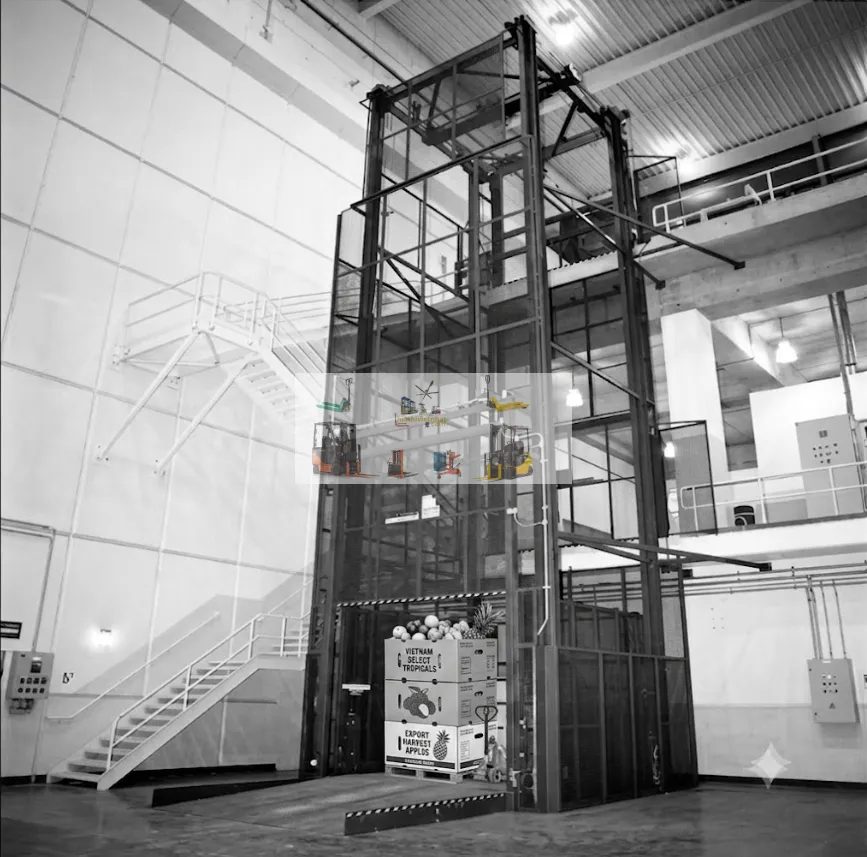

Giải Pháp Thang Nâng 250kg Không Hố Pit Từ Thiết Bị Việt Nhật

GIẢI PHÁP TỐI ƯU

Thang Nâng 250kg Không Hố Pit – Nhập Khẩu, Lắp Đặt Miễn Phí

Nhập khẩu nguyên máy, 6 cụm thủy lực đồng bộ, không đào hố pit, không xây phòng máy. Lắp đặt miễn phí toàn quốc, kiểm định QCVN 30:2016/BLĐTBXH, bảo hành 12-24 tháng. Giá chỉ từ 87 triệu đồng.

NHẬN BÁO GIÁ NGAY

XEM SẢN PHẨM

Hệ Thống An Toàn 5 Lớp Bên Trong Thang 250kg

Toàn bộ thiết bị sau lắp đặt được kiểm định theo QCVN 30:2016/BLĐTBXH, cấp giấy chứng nhận kèm CO/CQ để vận hành hợp pháp.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng 950kg Không Hố Pit: Sỉ Lẻ Toàn Quốc [Lắp Đặt Miễn Phí]Thang nâng 950kg không hố pit [Kiểm định lắp đặt miễn phí] chính là giải pháp vận chuyển hàng hóa tối ưu cho mọi doanh nghiệp Việt Nam hiện nay – từ kho xưởng, nhà máy, showroom đế…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Câu Hỏi Thường Gặp

Thang 250kg không hố pit lắp được cho nhà phố không

Được. Chỉ cần khoảng trống từ 1,0 x 1,2 m trở lên sát tường chịu lực, không cần đào hố hay xây phòng máy. Rất phù hợp nhà phố kinh doanh, cửa hàng, kho hàng tầng lửng.

Bảo dưỡng có phức tạp không

Không. Mỗi 6 tháng kiểm tra con lăn, phớt xi lanh, lọc dầu. Thay dầu thủy lực 12-18 tháng/lần, chi phí khoảng 300.000 – 500.000 đồng. Không có bo mạch điện tử phức tạp.

Tiền điện mỗi tháng bao nhiêu

Motor 2,2 kW chỉ chạy khi nâng. Với 40-50 chuyến/ngày, ước tính dưới 450.000 đồng/tháng.

Lời Kết

Thang nâng 250kg không hố pit cấu tạo gồm những bộ phận nào — tổng cộng 6 cụm: khung ray thép I, cabin thép hộp sơn tĩnh điện, xi lanh thủy lực piston mạ chrome, bộ nguồn motor-bơm-bồn dầu gọn gàng không cần phòng máy, tủ điều khiển và hệ thống an toàn 5 lớp. Nguyên lý thủy lực đơn giản, bền bỉ, bảo trì dễ dàng với chi phí thấp. Thiết Bị Việt Nhật nhập khẩu nguyên máy, lắp đặt miễn phí toàn quốc, kiểm định QCVN 30:2016/BLĐTBXH, bảo hành 12 – 24 tháng. Gọi ngay 0588 388 388 để được tư vấn các bộ phận chính của thang nâng 250kg không hố pit và chức năng từng phần phù hợp mặt bằng thực tế.

Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.
