Cấu Tạo Thang Nâng 450kg Không Hố Pit – Mổ Xẻ Từng Bộ Phận Làm Nhiệm Vụ Gì

Thang nâng 450kg không hố pit cấu tạo gồm những bộ phận nào — đây là thông tin mà nhiều chủ xưởng sản xuất nội thất, chủ kho hàng nông sản và quản lý nhà máy thực phẩm muốn nắm rõ trước khi đặt mua. Tại các cơ sở này, pallet hàng mỗi chuyến thường nặng 350 – 450 kg: Bó gỗ tấm, bao gạo xếp chồng, thùng nguyên liệu chế biến. Công nhân dùng xe nâng tay đẩy ra bãi rồi thuê cẩu mini kéo lên tầng — tốn thêm chi phí thuê máy, mất 15-20 phút mỗi chuyến, hàng lắc lư trên không tiềm ẩn nguy cơ rơi đổ. Hiểu rõ từng bộ phận bên trong thang nâng thủy lực giúp bạn đánh giá sản phẩm nào đáng đầu tư và chủ động kiểm soát thiết bị trong suốt quá trình vận hành.

Sáu Cụm Bộ Phận Cốt Lõi Của Thang Nâng 450kg Không Hố Pit

Toàn bộ thiết bị vận hành hoàn toàn bằng thủy lực, chia thành 6 cụm:

Nguyên lý: motor quay bơm → dầu nén vào xi lanh → piston đẩy cabin lên theo ray. Hạ: van tiết lưu xả dầu từ từ → cabin tụt bằng trọng lực → motor không chạy, tiết kiệm điện.

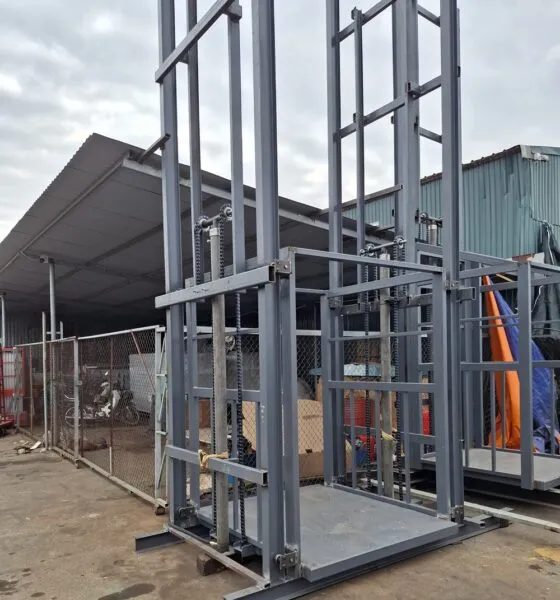

Khung Ray Thép I – Xương Sống Chịu Tải 450kg

Tải trọng 450 kg đòi hỏi khung ray phải đủ cứng vững để không bị uốn võng khi cabin mang tải di chuyển. Hai thanh ray chính bằng thép I tiết diện I100 hoặc I120, bắt cố định vào tường chịu lực bằng bu-lông hóa chất hoặc dựng trên khung thép độc lập khi không có tường đủ cứng.

• Rãnh ray chữ C: Con lăn cabin trượt dọc theo rãnh, đảm bảo cabin chỉ đi thẳng đứng, không lệch ngang dù pallet hàng đặt lệch tâm.
• Chân đế: Tấm thép dày 10-12 mm hàn vào gốc ray, bắt bu-lông hóa chất xuống nền bê tông cốt thép dày tối thiểu 15 cm.
• Thanh giằng ngang: Liên kết hai ray tại 3-5 điểm theo chiều cao, tăng cứng vững chống xoắn khi cabin mang 450 kg di chuyển.

Khung ray cao từ 3 đến 10 m (2-4 tầng dừng), phủ sơn tĩnh điện chống gỉ. Tuổi thọ hàng chục năm nếu không bị xe nâng va đập.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng Xe Hơi Thủy Lực 1 Tấn 2 Tấn 3 Tấn 4 Tấn: Sỉ Lẻ Lắp Đặt FreeThang nâng xe hơi thực sự là thiết bị không thể thiếu cho các gara sửa chữa, trung tâm bảo dưỡng ô tô, tiệm rửa xe chuyên nghiệp và cả những gia đình đam mê tự chăm sóc xe. Với nhi…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Cabin Thép Gia Cố – Không Gian Chứa Pallet 450kg

Cabin thang 450 kg có kích thước tham khảo 1.200 x 1.400 x 1.800 mm (D x R x C) — đủ chứa 1 pallet tiêu chuẩn 1.000 x 1.200 mm hoặc xe đẩy hàng công nghiệp:

• Khung cabin: Thép hộp 80x40 mm hàn kín, gia cố thanh chịu lực đáy cabin để sàn không bị võng khi chịu 450 kg tập trung.
• Sàn cabin: Thép tấm dày 5 mm, sơn nhám chống trượt, chịu được bánh xe nâng tay lăn qua.
• Vách bao che 3 mặt: Thép tấm dày 2 mm, hàn vào khung cabin, ngăn hàng rơi khi di chuyển.
• Cửa cabin: Cửa lưới thép kéo hoặc cửa bản lề, gắn công tắc hành trình — thang chỉ chạy khi cửa đóng kín.
• 4 bộ con lăn dẫn hướng: Con lăn chịu tải ngang, ôm vào rãnh ray, cabin trượt êm dù mang tải nặng.

Phương án không hố pit: sàn cabin ngang bằng mặt sàn tầng trệt — xe nâng tay đẩy pallet lăn thẳng vào mà không cần dốc hay bậc.

Xi Lanh Và Bộ Nguồn Thủy Lực – Sức Mạnh Nâng Nửa Tấn Hàng

Xi Lanh Thủy Lực

Với tải 450 kg, xi lanh có đường kính ống 80 – 100 mm, chịu áp suất 180-210 bar. Piston mạ chrome cứng trượt kín bên trong, phớt kép ngăn rò dầu. Dầu bơm vào → piston đẩy ra → cabin lên. Hạ: van tiết lưu xả dầu, cabin tụt bằng trọng lực. Tùy chiều cao nâng, Thiết Bị Việt Nhật bố trí 1 xi lanh đơn (nâng đến 5-6 m) hoặc hệ xi lanh đôi (nâng trên 6 m) để đảm bảo lực nâng ổn định.

Bộ Nguồn Thủy Lực

Bộ nguồn gắn trên khung thép gọn cạnh chân ray, chiếm khoảng 0,4 m² — không cần phòng máy. Motor chỉ chạy khi nâng (25-40 giây/chuyến), hạ miễn phí nhờ trọng lực.

Kinh Nghiệm Lắp Đặt Thực Tế Tại Kho Gạo Huyện Thuận Thành, Bắc Ninh

Đầu tháng 5 năm nay, Thiết Bị Việt Nhật lắp thang nâng 450 kg không hố pit cho một kho gạo 3 tầng tại xã Gia Đông, huyện Thuận Thành, Bắc Ninh. Tầng 1 tiếp nhận gạo từ xe tải, tầng 2-3 lưu trữ dài hạn. Mỗi ngày kho nhập 8-10 tấn gạo, xếp thành pallet mỗi pallet 400 – 450 kg (8-9 bao 50 kg). Trước đó, 4 công nhân khiêng từng bao lên cầu thang bộ — mỗi ca mất gần 4 giờ chỉ cho khâu bốc xếp, lưng vai đau nhức, thường xuyên bao gạo rơi vỡ khi xoay góc cầu thang.

Thách thức khi khảo sát:

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng 5000kg (5 Tấn) Không Hố Pit: Sỉ Lẻ Lắp Đặt Miễn Phí Toàn QuốcThang nâng 5000kg (5 tấn)) không hố pit [Kiểm định lắp đặt miễn phí] là giải pháp phù hợp cho doanh nghiệp cần nâng hạ hàng hóa tải trọng lớn nhưng không muốn đào hố pit sâu, không…Hotline: 0588 388 388NHẬN ƯU ĐÃI

• Nền kho bê tông đổ trên đất ruộng san lấp, chủ kho lo ngại đào hố pit sẽ gây sụt lún.
• Khoảng trống đặt thang: 1,3 x 1,5 m sát tường hồi, cạnh cửa kho tiếp nhận hàng.
• Nguồn điện 3 pha đã có sẵn tại tủ điện cách vị trí đặt thang 5 m.

Phương án: cabin 1.200 x 1.400 mm không hố pit, nâng cao 7 m (3 tầng, 2 điểm dừng tầng 2 và tầng 3). Chủ kho thuê thợ xây cắt lỗ sàn tầng 2 và tầng 3 theo bản vẽ kỹ sư, kéo dây 3 pha đến tủ điều khiển. Đội thợ Thiết Bị Việt Nhật chuyển thiết bị từ kho Hà Nội xuống Bắc Ninh, lắp đặt trong 2,5 ngày: ngày 1 dựng khung ray và gắn cabin, ngày 2 lắp xi lanh và bộ nguồn, sáng ngày 3 đấu nối điện và chạy thử tải 450 kg — cabin lên tầng 3 trong 42 giây, êm, ổn định. Bàn giao trưa ngày 3. Sau lắp đặt, 1 người xếp pallet lên xe đẩy và bấm nút thay 4 người khiêng vác, thời gian nhập kho 10 tấn gạo giảm từ 4 giờ xuống dưới 1 giờ, không còn bao gạo rơi vỡ.

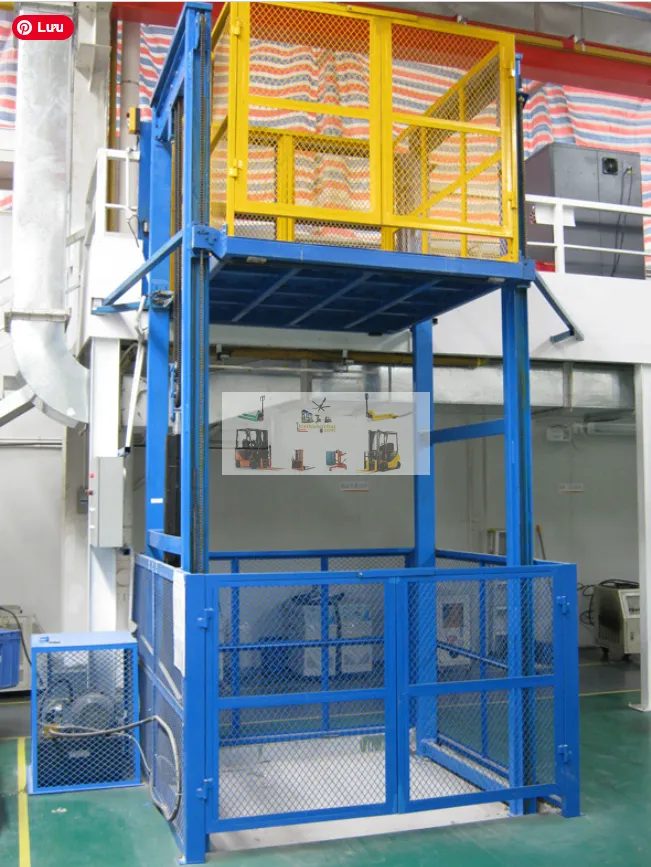

Giải Pháp Thang Nâng 450kg Không Hố Pit Từ Thiết Bị Việt Nhật

GIẢI PHÁP TỐI ƯU

Thang Nâng 450kg Không Hố Pit – Nhập Khẩu, Lắp Đặt Miễn Phí

Thiết Bị Việt Nhật nhập khẩu nguyên máy, 6 cụm thủy lực chịu tải cao, không đào hố, không phòng máy. Lắp đặt miễn phí toàn quốc, kiểm định QCVN 30:2016/BLĐTBXH, bảo hành 12-24 tháng. Giá chỉ từ 87 triệu đồng.

NHẬN BÁO GIÁ NGAY

XEM SẢN PHẨM

Hệ Thống An Toàn 5 Lớp Theo QCVN 30:2016

Sau lắp đặt, đơn vị kiểm định có thẩm quyền thử tải và cấp giấy chứng nhận kèm CO/CQ. Thiết Bị Việt Nhật hỗ trợ toàn bộ thủ tục kiểm định ban đầu.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng 950kg Không Hố Pit: Sỉ Lẻ Toàn Quốc [Lắp Đặt Miễn Phí]Thang nâng 950kg không hố pit [Kiểm định lắp đặt miễn phí] chính là giải pháp vận chuyển hàng hóa tối ưu cho mọi doanh nghiệp Việt Nam hiện nay – từ kho xưởng, nhà máy, showroom đế…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Câu Hỏi Thường Gặp

Thang 450kg không hố pit có cần gia cố nền không

Nếu nền bê tông cốt thép dày từ 15 cm trở lên thì không cần. Kỹ thuật viên Thiết Bị Việt Nhật sẽ khảo sát nền và tư vấn cụ thể trước khi thi công.

Bảo dưỡng định kỳ gồm những hạng mục nào

Mỗi 6 tháng: tra mỡ con lăn, kiểm tra phớt xi lanh, lọc dầu thủy lực, siết bu-lông ray. Thay dầu thủy lực 12-18 tháng/lần, chi phí 400.000 – 600.000 đồng mỗi lần.

Chi phí điện vận hành hàng tháng

Motor 3,0 – 3,7 kW chỉ chạy khi nâng (25-40 giây/chuyến). Với 30-50 chuyến/ngày, ước tính dưới 550.000 đồng/tháng.

Lời Kết

Thang nâng 450kg không hố pit cấu tạo gồm những bộ phận nào — 6 cụm chính: khung ray thép I tiết diện I100-I120, cabin thép hộp gia cố sơn tĩnh điện, xi lanh thủy lực đường kính 80-100 mm, bộ nguồn motor 3,0-3,7 kW kèm bơm và bồn dầu không cần phòng máy, tủ điều khiển và hệ thống an toàn 5 lớp. Thiết Bị Việt Nhật nhập khẩu nguyên máy, lắp đặt miễn phí toàn quốc, kiểm định QCVN 30:2016/BLĐTBXH, bảo hành 12 – 24 tháng. Gọi ngay 0588 388 388 để Thiết Bị Việt Nhật tư vấn cấu trúc bên trong thang nâng 450kg không hố pit hoạt động ra sao và báo giá theo mặt bằng thực tế.

Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.
