Cấu Tạo Thang Nâng 500kg Không Hố Pit Bên Trong Có Gì – Bóc Tách Toàn Bộ Chi Tiết

Thang nâng 500kg không hố pit cấu tạo gồm những bộ phận nào là điều mà rất nhiều chủ nhà máy, chủ xưởng sản xuất và quản lý kho vận cần nắm rõ trước khi đầu tư thiết bị nâng hạ nửa tấn hàng giữa các tầng. Ở mức tải trọng 500 kg — tương đương 1 pallet gạch men, 10 bao xi măng hoặc 1 cuộn thép tấm — phương pháp khiêng vác thủ công hoàn toàn bất khả thi. Nhiều cơ sở dùng pa-lăng xích hoặc thuê cẩu mini, nhưng tốn 20-30 phút mỗi chuyến và luôn tiềm ẩn rủi ro đứt xích rơi hàng. Bài viết dưới đây sẽ tháo rời từng cụm chi tiết để bạn hiểu rõ thiết bị trước khi quyết định.

Tổng Quan Cấu Tạo Thang Nâng 500kg Không Hố Pit

Thiết bị vận hành hoàn toàn bằng thủy lực, không cần đào hố dưới nền, gồm 6 cụm bộ phận:

Nguyên lý: motor quay bơm → dầu nén vào xi lanh → piston đẩy cabin lên theo ray. Hạ: van tiết lưu xả dầu từ từ → cabin tụt bằng trọng lực → motor không chạy, tiết kiệm điện.

Khung Ray Thép I – Bộ Xương Chịu Nửa Tấn Hàng

Tải 500 kg đòi hỏi khung ray phải dùng thép I tiết diện lớn hơn so với các mức 200-350 kg. Thiết Bị Việt Nhật sử dụng thép I120 hoặc I150 tùy chiều cao nâng:

• Hai thanh ray chính: Bắt cố định vào tường chịu lực bằng bu-lông hóa chất M16-M20, hoặc dựng trên khung thép độc lập 4 chân khi không có tường đủ cứng. Rãnh chữ C cho con lăn cabin trượt dọc thẳng đứng.
• Chân đế: Tấm thép dày 12-16 mm hàn vào gốc ray, bắt bu-lông hóa chất xuống nền bê tông cốt thép dày tối thiểu 15-20 cm.
• Thanh giằng ngang: Liên kết hai ray tại 4-6 điểm theo chiều cao, tăng cứng vững chống xoắn và chống rung khi cabin 500 kg di chuyển tốc độ cao.

Khung ray cao từ 3 đến 12 m (2-5 tầng dừng), phủ sơn tĩnh điện chống gỉ. Tuổi thọ hàng chục năm trong điều kiện vận hành bình thường.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang nâng 450kg không hố pit: Sỉ Lẻ Toàn Quốc [Lắp đặt miễn phí]Thang nâng 450kg không hố pit [Kiểm định lắp đặt miễn phí] là giải pháp nâng hàng phù hợp cho nhiều kho xưởng, cửa hàng, nhà phố kinh doanh và cơ sở sản xuất cần vận chuyển hàng hó…Hotline: 0588 388 388NHẬN ƯU ĐÃI

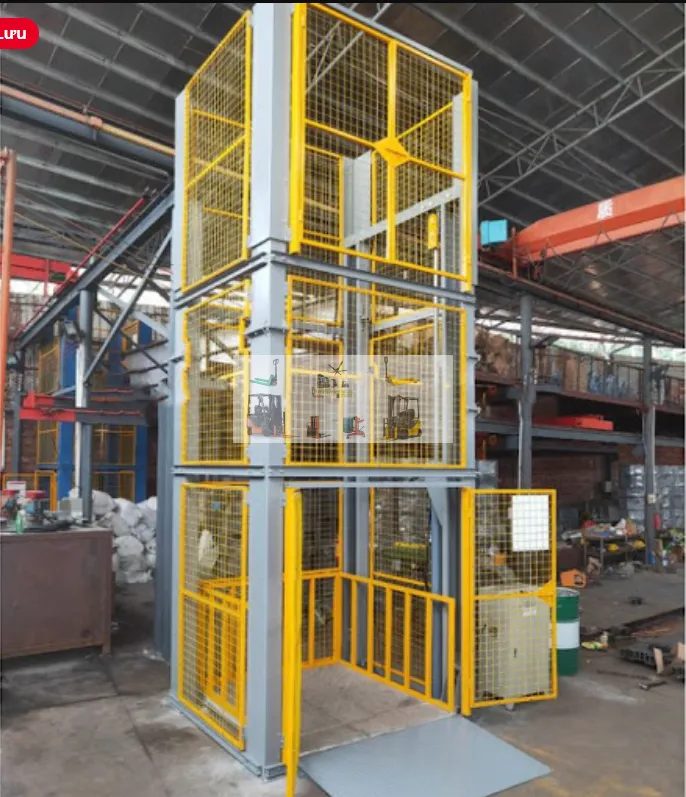

Cabin Thép Gia Cố – Chứa Pallet Nửa Tấn

Cabin thang 500 kg kích thước tham khảo 1.300 x 1.500 x 1.800 mm (D x R x C) — đủ chứa 1 pallet tiêu chuẩn 1.200 x 1.200 mm hoặc xe đẩy hàng công nghiệp nặng:

• Khung cabin: Thép hộp 80x40 mm hoặc 100x50 mm hàn kín, gia cố thanh chịu lực ngang đáy cabin để sàn không võng khi 500 kg tập trung 1 điểm.
• Sàn cabin: Thép tấm dày 5-6 mm, sơn nhám chống trượt, chịu bánh xe nâng tay lăn qua.
• Vách bao che 3 mặt: Thép tấm dày 2-3 mm hàn chắc vào khung, ngăn hàng rơi.
• Cửa cabin: Cửa lưới thép kéo ngang hoặc cửa bản lề 2 cánh, gắn công tắc hành trình — thang chỉ chạy khi cửa đóng kín.
• 4 bộ con lăn dẫn hướng chịu tải nặng: Ôm rãnh ray, cabin trượt êm dù mang nửa tấn hàng.

Phương án không hố pit: sàn cabin ngang bằng mặt sàn tầng trệt — xe nâng tay đẩy pallet lăn thẳng vào không cần dốc hay bậc.

Xi Lanh Và Bộ Nguồn Thủy Lực – Sức Nâng Nửa Tấn

Xi Lanh Thủy Lực

Với tải 500 kg, xi lanh có đường kính ống 100 – 120 mm, chịu áp suất 200-220 bar. Piston mạ chrome cứng, phớt kép ngăn rò dầu. Thiết Bị Việt Nhật bố trí 1 xi lanh đơn cho chiều cao nâng đến 5 m, hoặc hệ xi lanh đôi đối xứng cho nâng trên 5 m — đảm bảo cabin lên đều, không lệch.

Bộ Nguồn Thủy Lực

Bộ nguồn gắn trên khung thép gọn cạnh chân ray, chiếm khoảng 0,4 – 0,5 m² — không cần phòng máy riêng. Motor chỉ chạy khi nâng (25-45 giây/chuyến), hạ miễn phí nhờ trọng lực.

Kinh Nghiệm Lắp Đặt Thực Tế Tại Nhà Máy Nhựa Khu Công Nghiệp Tân Bình, Bình Dương

Giữa tháng 4 năm nay, Thiết Bị Việt Nhật triển khai lắp thang nâng 500 kg không hố pit cho nhà máy nhựa gia dụng tại KCN Tân Bình, thị xã Dĩ An, Bình Dương. Nhà máy 2 tầng, tầng 1 sản xuất và đóng gói, tầng 2 kho thành phẩm chờ xuất container. Mỗi ngày nhà máy cần chuyển 60-80 chuyến pallet hàng lên tầng 2, mỗi pallet gồm 20 thùng xô nhựa xếp chồng nặng 420 – 500 kg. Trước đó dùng cẩu mini ngoài trời kéo qua cửa sổ tầng 2 — mưa phải dừng, hàng va đập vỡ góc thùng, mỗi chuyến mất 15 phút.

Thách thức khảo sát:

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng 5000kg (5 Tấn) Không Hố Pit: Sỉ Lẻ Lắp Đặt Miễn Phí Toàn QuốcThang nâng 5000kg (5 tấn)) không hố pit [Kiểm định lắp đặt miễn phí] là giải pháp phù hợp cho doanh nghiệp cần nâng hạ hàng hóa tải trọng lớn nhưng không muốn đào hố pit sâu, không…Hotline: 0588 388 388NHẬN ƯU ĐÃI

• Nền nhà máy bê tông công nghiệp dày 20 cm, nhưng chủ nhà máy không muốn đào hố pit vì lo ảnh hưởng hệ thống thoát nước ngầm bên dưới.
• Khoảng trống lắp thang: 1,4 x 1,6 m sát tường nhà kho, ngay cạnh cửa cuốn nhận hàng.
• Nhà máy chạy 3 ca liên tục, yêu cầu lắp xong trong 2 ngày cuối tuần.

Phương án: cabin 1.300 x 1.500 mm không hố pit, nâng cao 5,2 m (2 tầng). Chủ nhà máy thuê thợ cắt lỗ sàn tầng 2 theo bản vẽ kỹ sư và lắp sẵn automat 3 pha 32A tại vị trí tủ điều khiển. Thứ Bảy đội thợ Thiết Bị Việt Nhật từ kho Bình Tân chuyển thiết bị đến, dựng khung ray thép I150, gắn cabin và xi lanh đôi. Chủ nhật đấu nối bộ nguồn motor 5,5 kW, hệ thống điện, chạy thử tải 500 kg — cabin lên tầng 2 trong 30 giây, êm, ổn định. Bàn giao chiều Chủ nhật. Sáng thứ Hai nhà máy vận hành bình thường — 1 công nhân bấm nút thay 4 người vận hành cẩu mini, thời gian mỗi chuyến giảm từ 15 phút xuống dưới 1 phút, không còn phụ thuộc thời tiết.

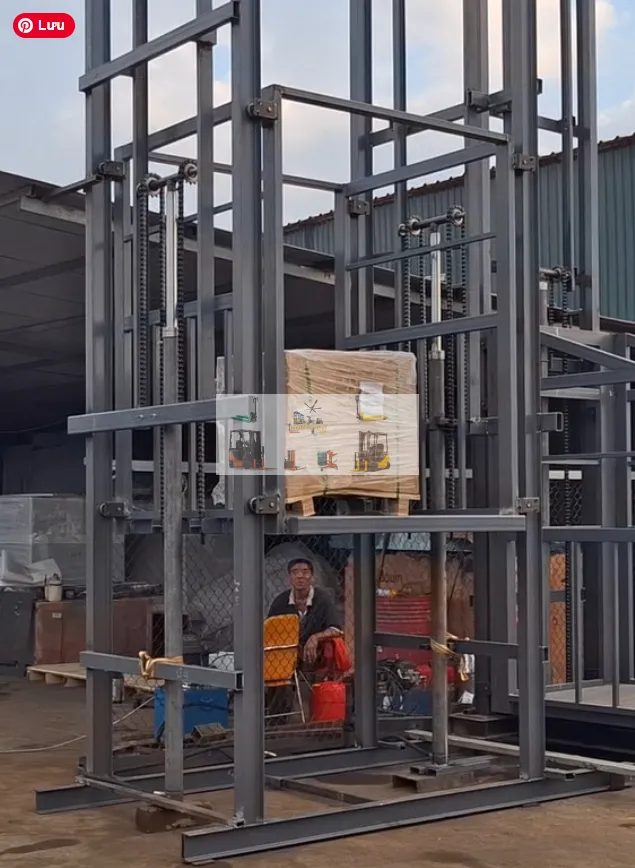

Giải Pháp Thang Nâng 500kg Không Hố Pit Từ Thiết Bị Việt Nhật

GIẢI PHÁP TỐI ƯU

Thang Nâng 500kg Không Hố Pit – Nhập Khẩu, Lắp Đặt Miễn Phí

Thiết Bị Việt Nhật nhập khẩu nguyên máy, 6 cụm thủy lực chịu tải nửa tấn, không đào hố, không phòng máy. Lắp đặt miễn phí toàn quốc, kiểm định QCVN 30:2016/BLĐTBXH, bảo hành 12-24 tháng. Giá chỉ từ 95 triệu đồng.

NHẬN BÁO GIÁ NGAY

XEM SẢN PHẨM

Hệ Thống An Toàn 5 Lớp Theo QCVN 30:2016

Sau lắp đặt, đơn vị kiểm định có thẩm quyền thử tải và cấp giấy chứng nhận kèm CO/CQ. Thiết Bị Việt Nhật hỗ trợ toàn bộ thủ tục kiểm định ban đầu.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng 950kg Không Hố Pit: Sỉ Lẻ Toàn Quốc [Lắp Đặt Miễn Phí]Thang nâng 950kg không hố pit [Kiểm định lắp đặt miễn phí] chính là giải pháp vận chuyển hàng hóa tối ưu cho mọi doanh nghiệp Việt Nam hiện nay – từ kho xưởng, nhà máy, showroom đế…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Câu Hỏi Thường Gặp

Thang 500kg không hố pit lắp được trong nhà xưởng mái tôn không

Được. Khung ray dựng trên chân thép độc lập, không cần tường gạch chịu lực. Thiết Bị Việt Nhật sẽ thiết kế khung chân đế phù hợp kết cấu nhà xưởng.

Bảo dưỡng định kỳ gồm những gì

Mỗi 6 tháng: tra mỡ con lăn, kiểm tra phớt xi lanh, lọc dầu, siết bu-lông ray. Thay dầu thủy lực 12-18 tháng/lần, chi phí 500.000 – 800.000 đồng mỗi lần cho bồn 50-70 lít.

Chi phí điện vận hành

Motor 3,7 – 5,5 kW chỉ chạy khi nâng (25-45 giây/chuyến). Với 40-60 chuyến/ngày, ước tính dưới 650.000 đồng/tháng.

Lời Kết

Thang nâng 500kg không hố pit cấu tạo gồm những bộ phận nào — 6 cụm chính: khung ray thép I tiết diện I120-I150, cabin thép hộp gia cố sơn tĩnh điện, xi lanh thủy lực đường kính 100-120 mm, bộ nguồn motor 3,7-5,5 kW kèm bơm và bồn dầu 50-70 lít không cần phòng máy, tủ điều khiển và hệ thống an toàn 5 lớp. Thiết Bị Việt Nhật nhập khẩu nguyên máy, lắp đặt miễn phí toàn quốc, kiểm định QCVN 30:2016/BLĐTBXH, bảo hành 12 – 24 tháng. Gọi ngay 0588 388 388 để Thiết Bị Việt Nhật tư vấn các bộ phận chính của thang nâng 500kg không hố pit và chức năng từng phần và báo giá theo mặt bằng thực tế.

Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.
