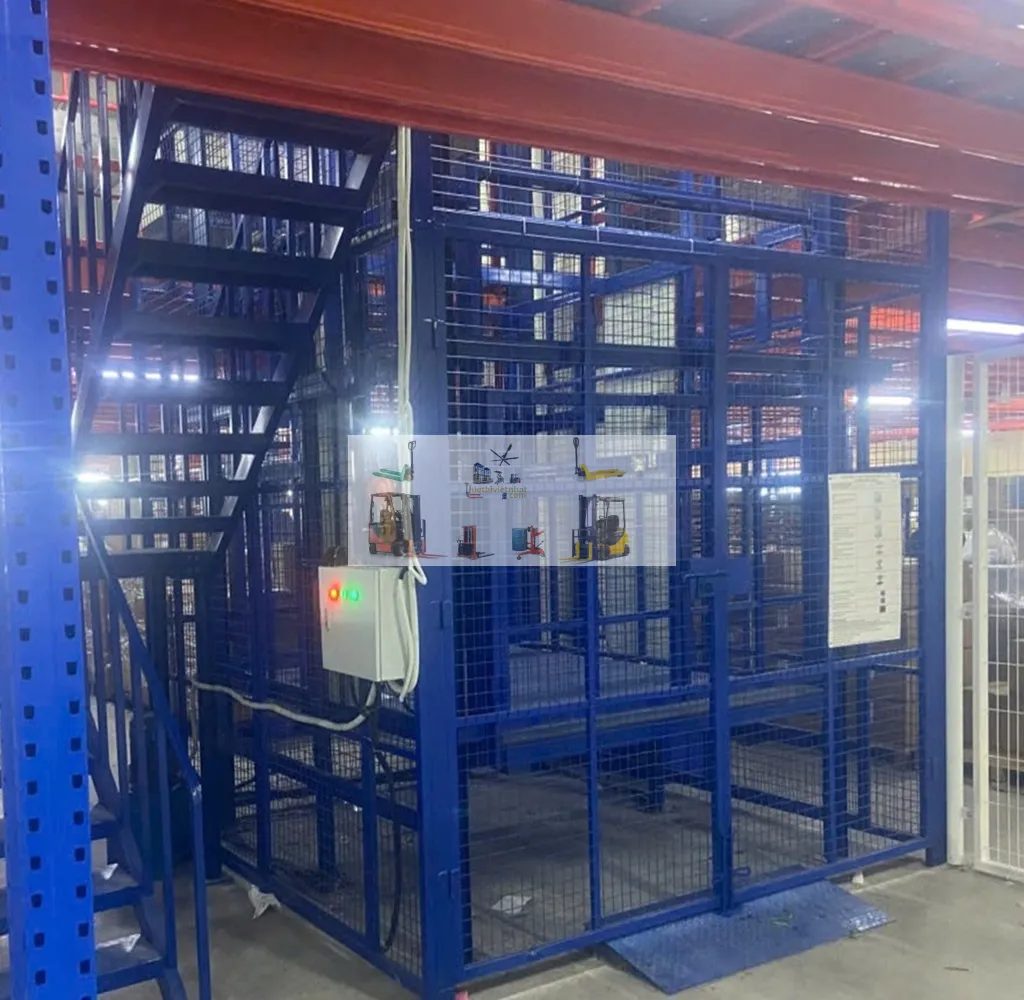

Cấu Tạo Thang Nâng 600kg Không Hố Pit Cấu Tạo Ra Sao – Bóc Tách Toàn Bộ Kết Cấu Bên Trong

Thang nâng 600kg không hố pit cấu tạo gồm những bộ phận nào là thông tin kỹ thuật mà hầu hết chủ nhà máy sản xuất, chủ xưởng gia công kim loại và quản lý kho vận trung tâm logistics cần nắm rõ trước khi đầu tư. Ở mức tải trọng 600 kg — tương đương 1 pallet thép cuộn, 12 bao xi măng xếp chồng hoặc 1 lô hàng đông lạnh đóng thùng xốp kín — không có phương pháp thủ công nào an toàn để di chuyển giữa các tầng. Pa-lăng xích và cẩu mini tốn 20-30 phút mỗi chuyến, phải bố trí 3-4 công nhân giữ dây, hàng lắc lư trên không khiến tai nạn rơi đổ luôn rình rập.

Thang nâng thủy lực chuyên dụng giải quyết triệt để vấn đề này — nhưng trước khi bỏ ra hàng trăm triệu đồng, bạn cần hiểu rõ bên trong thiết bị gồm những gì, mỗi bộ phận đóng vai trò gì, hỏng thì thay ở đâu và chi phí bảo trì bao nhiêu. Bài viết dưới đây sẽ tháo rời từng cụm chi tiết để bạn có đầy đủ cơ sở kỹ thuật trước khi quyết định.

6 Cụm Bộ Phận Cốt Lõi Và Nguyên Lý Thủy Lực Bên Trong Thang 600kg

Toàn bộ thang nâng 600kg không hố pit vận hành bằng thủy lực, không cần đào hố dưới nền, chia thành 6 cụm bộ phận:

Nguyên lý vận hành: khi bấm nút nâng, motor điện 5,5 kW khởi động quay trục bơm dầu bánh răng — bơm hút dầu từ bồn chứa 60-80 lít và nén với áp suất 210-240 bar vào bên trong xi lanh — áp suất đẩy piston mạ chrome trượt ra, piston liên kết cơ khí với cabin nên cabin được đẩy lên dọc theo 2 thanh ray thép I150. Con lăn chịu tải ở 4 góc cabin ôm vào rãnh ray chữ C, giữ cabin chỉ đi thẳng đứng, không lệch ngang dù pallet 600 kg đặt lệch tâm. Khi bấm hạ, motor KHÔNG chạy — van tiết lưu mở từ từ, dầu từ xi lanh chảy ngược về bồn, cabin tụt xuống bằng trọng lực. Motor chỉ tiêu thụ điện khi nâng (30-50 giây/chuyến), hạ hoàn toàn miễn phí.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang nâng 450kg không hố pit: Sỉ Lẻ Toàn Quốc [Lắp đặt miễn phí]Thang nâng 450kg không hố pit [Kiểm định lắp đặt miễn phí] là giải pháp nâng hàng phù hợp cho nhiều kho xưởng, cửa hàng, nhà phố kinh doanh và cơ sở sản xuất cần vận chuyển hàng hó…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Khung ray gồm 2 thanh thép I150 — tiết diện lớn hơn hẳn so với thang 300-400 kg (thường dùng I100-I120) — vì phải chịu tải trọng hàng + cabin + trọng lượng bản thân lên đến gần 1 tấn khi vận hành. Ray bắt cố định vào tường chịu lực bằng bu-lông hóa chất M20, hoặc dựng trên khung thép độc lập 4 chân khi không có tường đủ cứng (thường gặp ở nhà xưởng mái tôn). Chân đế tấm thép dày 14-16 mm hàn vào gốc ray, bắt bu-lông hóa chất xuống nền bê tông cốt thép dày tối thiểu 20 cm. Thanh giằng ngang liên kết 2 ray tại 5-6 điểm theo chiều cao, tăng cứng vững chống xoắn và chống rung khi cabin 600 kg di chuyển. Toàn bộ thép phủ sơn tĩnh điện chống gỉ, tuổi thọ hàng chục năm.

Cabin thang 600 kg kích thước tham khảo 1.400 x 1.600 x 1.800 mm (D x R x C) — đủ chứa 1 pallet châu Âu 1.200 x 1.000 mm hoặc 1 pallet công nghiệp 1.200 x 1.200 mm. Khung cabin bằng thép hộp 80x40 mm hoặc 100x50 mm hàn kín, gia cố 2 thanh chịu lực ngang đáy để sàn không võng khi 600 kg dồn vào 1 điểm. Sàn thép tấm dày 6 mm sơn nhám chống trượt, chịu bánh xe nâng tay lăn qua không trầy. Vách bao che 3 mặt bằng thép tấm 2-3 mm hàn chắc vào khung. Cửa cabin kiểu lưới thép kéo ngang hoặc bản lề 2 cánh, gắn công tắc hành trình — thang chỉ chạy khi cửa đóng kín. Vì không hố pit, sàn cabin khi ở vị trí thấp nhất ngang bằng mặt sàn tầng trệt — xe nâng tay đẩy pallet lăn thẳng vào mà không cần dốc hay bậc.

Xi lanh thủy lực đường kính ống 100-120 mm, chịu áp suất 210-240 bar — cao hơn so với thang 300-400 kg (chỉ 160-200 bar). Piston mạ chrome cứng, phớt kép ngăn rò dầu, tuổi thọ 3-5 năm. Thiết Bị Việt Nhật bố trí hệ xi lanh đôi đối xứng cho thang 600 kg nâng trên 4 m — đảm bảo cabin lên đều 2 bên, không lệch. Nâng dưới 4 m có thể dùng 1 xi lanh đơn đường kính 120 mm.

Bộ nguồn thủy lực: motor 5,5 kW (3 pha 380V) quay bơm bánh răng lưu lượng 16-22 lít/phút, bồn dầu 60-80 lít. Toàn bộ gắn trên khung thép gọn chiếm 0,5 m² cạnh chân ray — không cần phòng máy riêng.

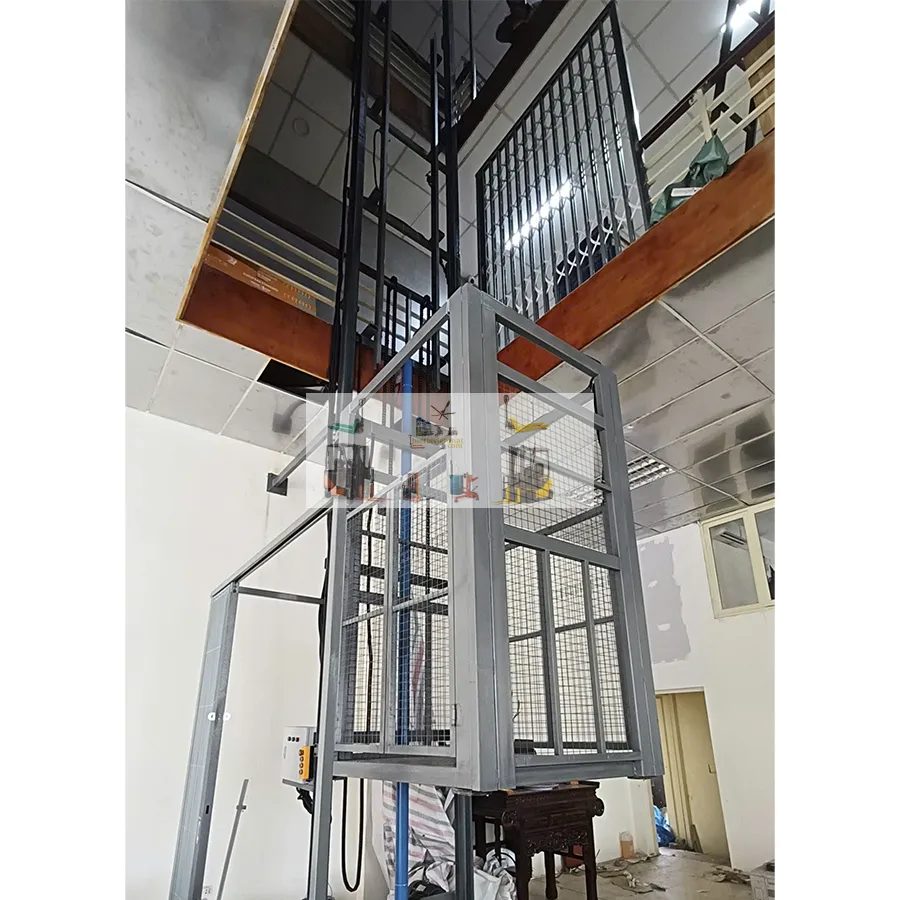

Kinh Nghiệm Lắp Đặt Thực Tế Tại Kho Đông Lạnh Quận Bình Tân, TP.HCM

Giữa tháng 6 năm nay, Thiết Bị Việt Nhật triển khai lắp thang nâng 600 kg không hố pit cho một kho đông lạnh chuyên trữ hải sản xuất khẩu tại đường Tên Lửa, quận Bình Tân, TP.HCM. Kho 3 tầng, tầng 1 tiếp nhận hải sản tươi từ xe tải và đóng gói, tầng 2 kho lạnh -18°C trữ hàng chờ xuất container, tầng 3 kho mát 0-5°C chứa hàng sơ chế. Mỗi ngày kho nhập 5-8 tấn hải sản, xếp thành pallet mỗi pallet 500-600 kg (thùng xốp cá tra, tôm đông block). Trước đó dùng băng tải nghiêng kéo từ tầng 1 lên tầng 2, nhưng băng tải không lên được tầng 3 vì góc nghiêng quá lớn — phải dùng cẩu mini ngoài trời, mưa phải dừng, hàng va đập vỡ thùng xốp chảy nước.

Thách thức khảo sát: nền kho bê tông công nghiệp dày 25 cm nhưng bên dưới có hệ thống ống thoát nước thải, chủ kho tuyệt đối không cho đào hố pit; khoảng trống lắp thang 1,5 x 1,7 m sát tường hồi cạnh cửa cuốn nhận hàng; kho chạy 24/7 vì hải sản đông lạnh không được phép mất lạnh, yêu cầu lắp xong cuối tuần không ngắt điện kho lạnh. Phương án: cabin 1.400 x 1.600 mm không hố pit, nâng cao 8 m (3 tầng, 2 điểm dừng), xi lanh đôi đối xứng, motor 5,5 kW. Chủ kho thuê thợ cắt lỗ sàn tầng 2 và tầng 3 theo bản vẽ (cách xa khu vực ống lạnh), kéo dây 3 pha và lắp automat 40A.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng 5000kg (5 Tấn) Không Hố Pit: Sỉ Lẻ Lắp Đặt Miễn Phí Toàn QuốcThang nâng 5000kg (5 tấn)) không hố pit [Kiểm định lắp đặt miễn phí] là giải pháp phù hợp cho doanh nghiệp cần nâng hạ hàng hóa tải trọng lớn nhưng không muốn đào hố pit sâu, không…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Thứ Sáu tối, xe tải chở thiết bị từ kho Bình Tân đến. Thứ Bảy đội thợ dựng 2 thanh ray thép I150 cao 8 m, bắt 12 bu-lông hóa chất M20 vào tường bê tông cốt thép, lắp 6 thanh giằng ngang, gắn cabin và 4 bộ con lăn chịu tải nặng. Chiều Thứ Bảy lắp hệ xi lanh đôi, kết nối ống dầu thủy lực chịu áp. Chủ nhật sáng đấu nối bộ nguồn motor 5,5 kW, hệ thống điện tủ điều khiển, van chống rơi, Loadcell, cảm biến hành trình và khóa cửa 3 tầng. Chủ nhật chiều chạy thử tải 600 kg (1 pallet thùng xốp tôm đông) — cabin lên tầng 3 trong 48 giây, hạ xuống 40 giây, êm, không rung, kho lạnh vận hành bình thường xuyên suốt quá trình lắp đặt. Bàn giao tối Chủ nhật. Từ đó 1 công nhân bấm nút thay 3 người vận hành cẩu mini, mỗi chuyến giảm từ 25 phút xuống dưới 1 phút, không còn phụ thuộc thời tiết, thùng xốp hết bị va đập vỡ.

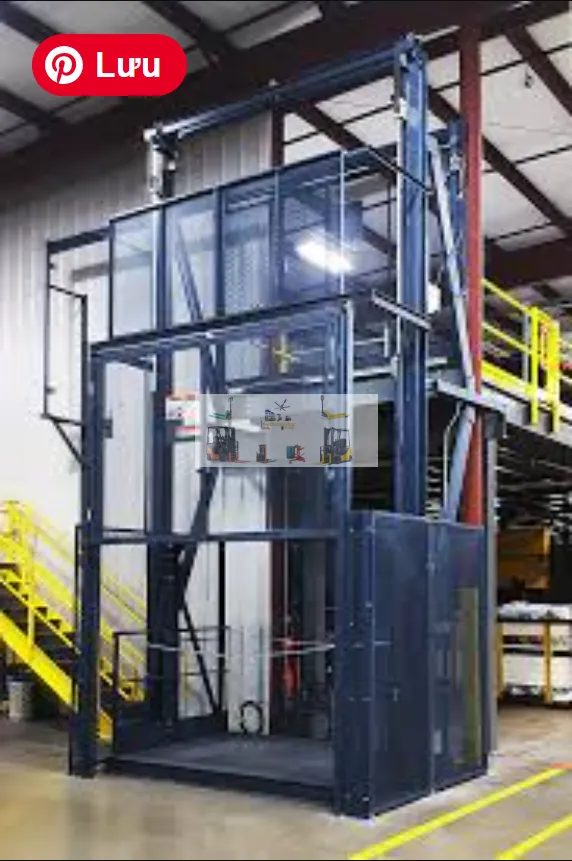

Giải Pháp Thang Nâng 600kg Không Hố Pit Từ Thiết Bị Việt Nhật

GIẢI PHÁP TỐI ƯU

Thang Nâng 600kg Không Hố Pit – Nhập Khẩu, Lắp Đặt Miễn Phí

Thiết Bị Việt Nhật nhập khẩu nguyên máy, 6 cụm thủy lực chịu tải 600 kg, xi lanh đôi đối xứng, không đào hố, không phòng máy. Lắp đặt miễn phí toàn quốc, kiểm định QCVN 30:2016/BLĐTBXH, bảo hành 12-24 tháng. Giá chỉ từ 105 triệu đồng.

NHẬN BÁO GIÁ NGAY

XEM SẢN PHẨM

Hệ thống an toàn tích hợp bên trong thang 600 kg đủ 5 lớp theo QCVN 30:2016/BLĐTBXH: van chống rơi (ống dầu đứt → van tự khóa tức thì → cabin đứng yên), cảm biến giới hạn hành trình (công tắc đầu/cuối ray ngắt motor khi cabin chạm vị trí cuối), Loadcell chống quá tải (vượt 600 kg → cảnh báo đèn + khóa lệnh nâng), khóa cửa tầng liên động (cabin chỉ chạy khi mọi cửa đóng kín, cửa chỉ mở khi cabin dừng đúng tầng), nút dừng khẩn cấp (bấm nút đỏ → cắt toàn bộ nguồn điện tức thì). Sau lắp đặt, đơn vị kiểm định có thẩm quyền thử tải và cấp giấy chứng nhận kèm CO/CQ — Thiết Bị Việt Nhật hỗ trợ toàn bộ thủ tục kiểm định ban đầu.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng 950kg Không Hố Pit: Sỉ Lẻ Toàn Quốc [Lắp Đặt Miễn Phí]Thang nâng 950kg không hố pit [Kiểm định lắp đặt miễn phí] chính là giải pháp vận chuyển hàng hóa tối ưu cho mọi doanh nghiệp Việt Nam hiện nay – từ kho xưởng, nhà máy, showroom đế…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Bảo dưỡng định kỳ: mỗi 6 tháng tra mỡ con lăn, kiểm tra phớt xi lanh, lọc dầu, siết bu-lông ray; thay dầu thủy lực 12-18 tháng/lần chi phí 600.000-900.000 đồng cho bồn 60-80 lít. Chi phí điện: motor 5,5 kW chỉ chạy khi nâng (30-50 giây/chuyến), 40-60 chuyến/ngày ước tính dưới 750.000 đồng/tháng. Thang 600 kg không hố pit lắp được trong nhà xưởng mái tôn — khung ray dựng trên chân thép độc lập, kỹ thuật viên Thiết Bị Việt Nhật khảo sát nền và kết cấu trước khi thiết kế phương án phù hợp.

Lời Kết

Thang nâng 600kg không hố pit cấu tạo gồm những bộ phận nào — 6 cụm chính: khung ray thép I150 chịu tải trọng gần 1 tấn khi vận hành, cabin thép hộp gia cố sàn dày 6 mm kích thước 1.400 x 1.600 mm, xi lanh thủy lực đường kính 100-120 mm chịu áp 210-240 bar (đôi đối xứng khi nâng trên 4 m), bộ nguồn motor 5,5 kW kèm bơm bánh răng và bồn dầu 60-80 lít gọn gàng không cần phòng máy, tủ điều khiển và hệ thống an toàn 5 lớp theo QCVN 30:2016/BLĐTBXH. Motor chỉ chạy khi nâng, hạ miễn phí bằng trọng lực — bền bỉ, bảo trì chi phí thấp. Thiết Bị Việt Nhật nhập khẩu nguyên máy, lắp đặt miễn phí toàn quốc, bảo hành 12 – 24 tháng. Gọi ngay 0588 388 388 để Thiết Bị Việt Nhật tư vấn cấu trúc bên trong thang nâng 600kg không hố pit hoạt động ra sao và báo giá theo mặt bằng thực tế.

Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.
