Cấu Tạo Thang Nâng 650kg Không Hố Pit Cấu Tạo Bên Trong Ra Sao – Giải Thích Kỹ Thuật Thực Tế

Thang nâng 650kg không hố pit cấu tạo gồm những bộ phận nào là câu hỏi mà phần lớn chủ nhà máy gia công kim loại, chủ xưởng đúc khuôn và quản lý kho vận trung chuyển hàng xuất khẩu cần giải đáp trước khi đầu tư. Ở mức 650 kg — tương đương 1 cuộn thép tấm cuộn nhỏ, 13 bao xi măng xếp chồng hoặc 1 pallet hàng điện tử đóng kiện gỗ — bất kỳ phương pháp thủ công nào cũng tiềm ẩn rủi ro nghiêm trọng. Pa-lăng xích mất 20-30 phút mỗi chuyến, hàng lắc lư trên không, đã từng xảy ra trường hợp đứt xích rơi khuôn nặng 600 kg xuống sàn xưởng gây hư hỏng thiết bị hàng trăm triệu đồng. Thang nâng thủy lực chuyên dụng giải quyết triệt để vấn đề này, nhưng trước khi ký hợp đồng, bạn cần hiểu bên trong thiết bị gồm những gì, từng bộ phận đóng vai trò gì, hỏng thì sửa ở đâu, bao lâu bảo trì một lần. Bài viết dưới đây Thiết Bị Việt Nhật sẽ mổ xẻ chi tiết toàn bộ kết cấu để bạn có đầy đủ cơ sở kỹ thuật trước khi quyết định.

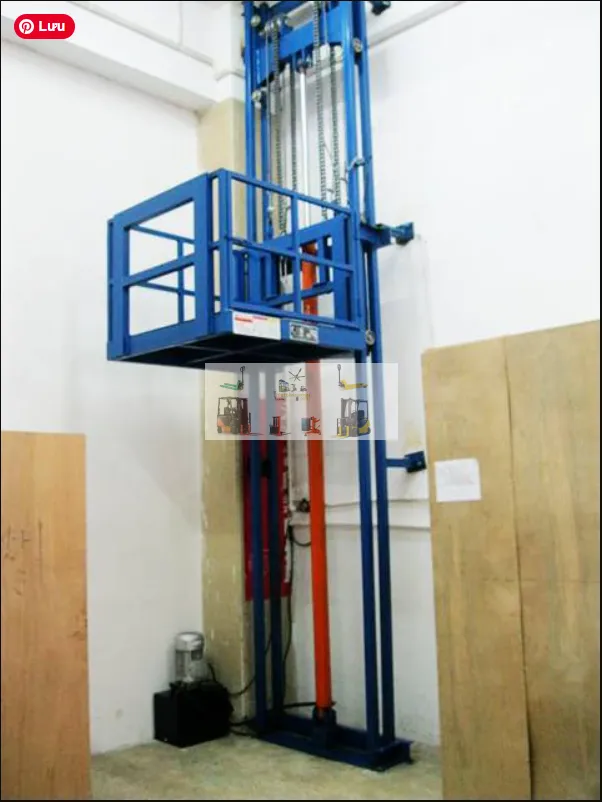

Toàn Bộ 6 Cụm Bộ Phận Và Cách Chúng Phối Hợp Nâng 650kg

Thang nâng 650kg không hố pit vận hành hoàn toàn bằng thủy lực, không đào hố dưới nền, chia thành 6 cụm:

Nguyên lý vận hành: bấm nút nâng → motor 5,5 kW khởi động quay bơm bánh răng → bơm hút dầu từ bồn 60-80 lít, nén áp suất 210-240 bar vào hệ xi lanh đôi → áp suất đẩy 2 piston mạ chrome trượt ra đồng thời, piston liên kết cơ khí với cabin → cabin được nâng đều 2 bên dọc theo 2 thanh ray thép I150. Con lăn chịu tải ở 4 góc cabin ôm vào rãnh ray chữ C, giữ cabin thẳng đứng dù pallet 650 kg đặt lệch tâm. Bấm hạ → motor KHÔNG chạy → van tiết lưu mở từ từ → dầu chảy ngược về bồn → cabin tụt bằng trọng lực. Motor chỉ tiêu thụ điện khi nâng (30-55 giây/chuyến), hạ hoàn toàn miễn phí — tiết kiệm điện năng đáng kể.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang nâng 450kg không hố pit: Sỉ Lẻ Toàn Quốc [Lắp đặt miễn phí]Thang nâng 450kg không hố pit [Kiểm định lắp đặt miễn phí] là giải pháp nâng hàng phù hợp cho nhiều kho xưởng, cửa hàng, nhà phố kinh doanh và cơ sở sản xuất cần vận chuyển hàng hó…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Khung ray — 2 thanh thép I150 tiết diện lớn chịu tải trọng vận hành (cabin + hàng + trọng lượng bản thân) lên đến gần 1,2 tấn. Bắt cố định vào tường chịu lực bằng bu-lông hóa chất M20, hoặc dựng trên khung thép độc lập 4 chân khi nhà xưởng không có tường đủ cứng. Chân đế tấm thép dày 14-16 mm, bắt bu-lông hóa chất xuống nền bê tông cốt thép dày tối thiểu 20 cm. Thanh giằng ngang liên kết 2 ray tại 5-6 điểm, tăng cứng vững chống xoắn. Toàn bộ sơn tĩnh điện chống gỉ, tuổi thọ hàng chục năm.

Cabin kích thước tham khảo 1.400 x 1.600 x 1.800 mm (D x R x C) — đủ chứa pallet công nghiệp 1.200 x 1.200 mm. Khung cabin thép hộp 100x50 mm hàn kín, gia cố 2-3 thanh chịu lực ngang đáy để sàn không võng khi 650 kg dồn vào 1 điểm. Sàn thép tấm dày 6 mm sơn nhám chống trượt, chịu bánh xe nâng tay lăn qua không trầy. Vách bao 3 mặt thép tấm 2-3 mm ngăn hàng rơi. Cửa cabin lưới thép kéo ngang hoặc bản lề 2 cánh, gắn công tắc hành trình — thang chỉ chạy khi cửa đóng kín. Không hố pit nên sàn cabin ngang mặt sàn tầng trệt — xe nâng tay đẩy pallet lăn thẳng vào.

Xi lanh thủy lực đôi — với 650 kg, Thiết Bị Việt Nhật sử dụng hệ xi lanh đôi đối xứng 2 bên ray thay vì 1 xi lanh đơn, đảm bảo cabin lên đều không lệch. Mỗi xi lanh đường kính ống 100-120 mm, chịu áp 210-240 bar, piston mạ chrome cứng, phớt kép ngăn rò dầu tuổi thọ 3-5 năm. Xi lanh là bộ phận chịu lực nhiều nhất nhưng cũng ít hỏng nhất nhờ cấu tạo cơ khí đơn giản, không mạch điện tử bên trong.

Bộ nguồn thủy lực: motor 5,5 kW (3 pha 380V), bơm bánh răng 16-22 lít/phút, bồn dầu 60-80 lít — gắn trên khung thép gọn chiếm 0,5 m² cạnh chân ray, không cần phòng máy riêng.

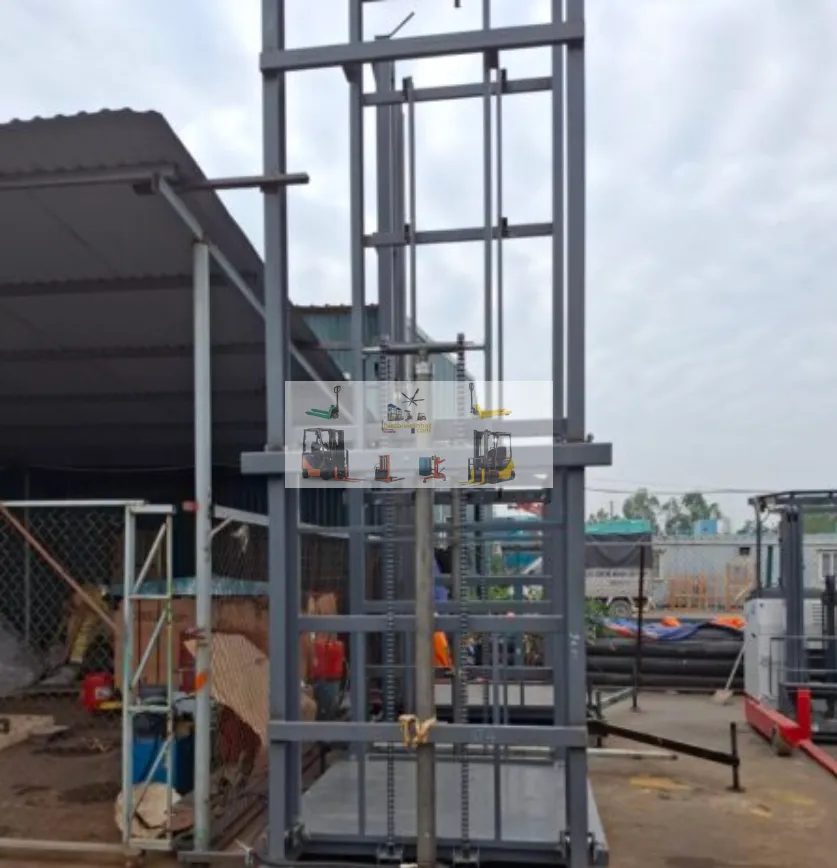

Kinh Nghiệm Lắp Đặt Thực Tế Tại Xưởng Đúc Khuôn Nhựa Huyện Nhơn Trạch, Đồng Nai

Đầu tháng 6 năm nay, Thiết Bị Việt Nhật lắp thang nâng 650 kg không hố pit cho xưởng đúc khuôn nhựa 2 tầng tại KCN Nhơn Trạch 3, huyện Nhơn Trạch, Đồng Nai. Tầng 1 đặt 8 máy ép nhựa, tầng 2 kho chứa khuôn thành phẩm và phôi khuôn thép. Mỗi ngày xưởng cần chuyển 20-30 chuyến khuôn lên xuống, mỗi khuôn nặng 400-650 kg. Trước đó dùng pa-lăng xích điện 1 tấn kéo qua lỗ sàn — mỗi chuyến mất 15-20 phút vì phải cẩn thận lắc lư, đã 3 lần khuôn va vào mép lỗ sàn gây sứt góc khuôn, mỗi lần sửa khuôn tốn 5-15 triệu đồng.

Thách thức: nền xưởng bê tông công nghiệp dày 30 cm nhưng bên dưới có hệ thống rãnh cáp điện chìm, không được đào hố pit; khoảng trống 1,5 x 1,7 m sát tường hồi cạnh khu vực thay khuôn; xưởng chạy 2 ca liên tục, chỉ cho phép lắp đặt trong 3 ngày cuối tuần. Phương án: cabin 1.400 x 1.600 mm không hố pit, nâng cao 5 m (2 tầng), xi lanh đôi đối xứng, motor 5,5 kW. Chủ xưởng thuê thợ mở rộng lỗ sàn tầng 2 từ kích thước pa-lăng cũ (1,0 x 1,0 m) lên 1,5 x 1,7 m theo bản vẽ, kéo dây 3 pha từ tủ điện cách 12 m, lắp automat 40A.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng 5000kg (5 Tấn) Không Hố Pit: Sỉ Lẻ Lắp Đặt Miễn Phí Toàn QuốcThang nâng 5000kg (5 tấn)) không hố pit [Kiểm định lắp đặt miễn phí] là giải pháp phù hợp cho doanh nghiệp cần nâng hạ hàng hóa tải trọng lớn nhưng không muốn đào hố pit sâu, không…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Thứ Sáu chiều xe tải chở thiết bị từ kho TP.HCM đến Nhơn Trạch. Thứ Bảy dựng 2 ray thép I150 cao 5 m, bắt 10 bu-lông hóa chất M20 vào tường bê tông, lắp 5 thanh giằng ngang, gắn cabin và 4 bộ con lăn chịu tải nặng. Chiều Thứ Bảy lắp hệ xi lanh đôi, kết nối ống dầu chịu áp. Chủ nhật sáng đấu nối bộ nguồn motor 5,5 kW, tủ điều khiển, van chống rơi, Loadcell, cảm biến hành trình, khóa cửa 2 tầng. Chủ nhật chiều chạy thử tải 650 kg (1 khuôn ép nhựa cỡ lớn) — cabin lên tầng 2 trong 32 giây, hạ 27 giây, êm, không rung, khuôn nằm yên trên sàn cabin không xê dịch. Bàn giao tối Chủ nhật. Sáng thứ Hai xưởng vận hành bình thường — 1 thợ máy bấm nút thay 3 người vận hành pa-lăng, thời gian mỗi chuyến giảm từ 20 phút xuống dưới 1 phút, khuôn không còn va đập sứt góc, tiết kiệm 15-20 triệu đồng chi phí sửa khuôn mỗi tháng.

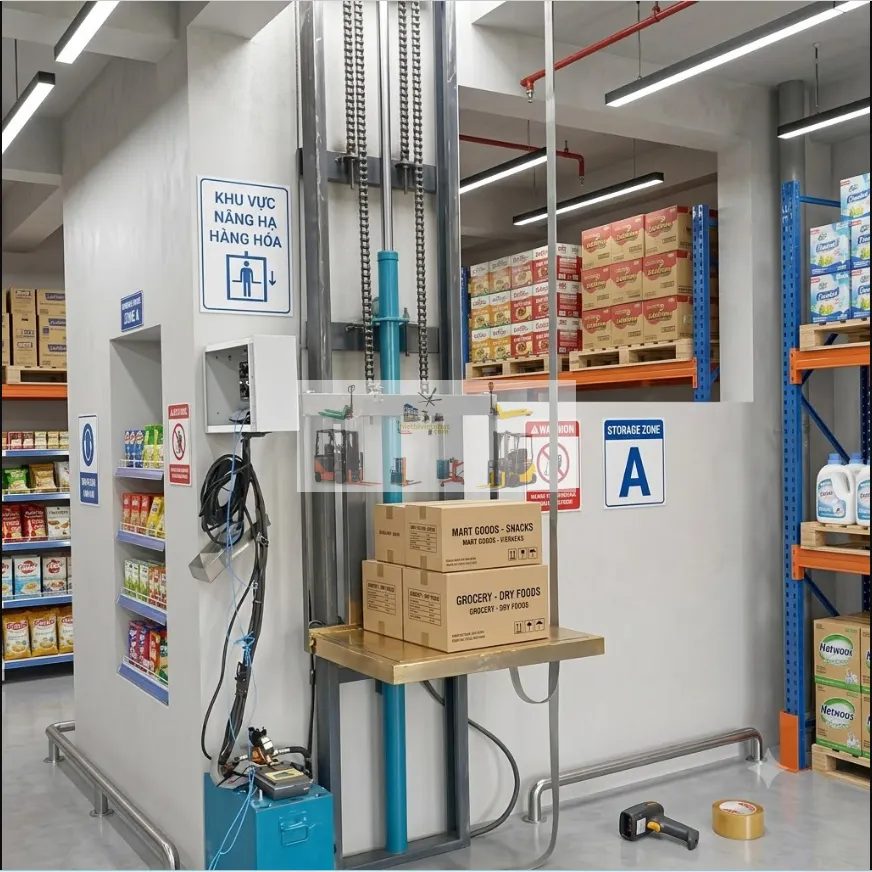

Giải Pháp Thang Nâng 650kg Không Hố Pit Từ Thiết Bị Việt Nhật

GIẢI PHÁP TỐI ƯU

Thang Nâng 650kg Không Hố Pit – Nhập Khẩu, Lắp Đặt Miễn Phí

Thiết Bị Việt Nhật nhập khẩu nguyên máy, 6 cụm thủy lực chịu tải 650 kg, xi lanh đôi đối xứng, không đào hố, không phòng máy. Lắp đặt miễn phí toàn quốc, kiểm định QCVN 30:2016/BLĐTBXH, bảo hành 12-24 tháng. Giá chỉ từ 105 triệu đồng.

NHẬN BÁO GIÁ NGAY

XEM SẢN PHẨM

Hệ thống an toàn tích hợp đủ 5 lớp theo QCVN 30:2016/BLĐTBXH: van chống rơi (ống dầu đứt → van tự khóa tức thì → cabin đứng yên), cảm biến giới hạn hành trình (công tắc đầu/cuối ray ngắt motor khi cabin chạm vị trí cuối), Loadcell chống quá tải (vượt 650 kg → cảnh báo đèn + khóa lệnh nâng), khóa cửa tầng liên động (cabin chỉ chạy khi mọi cửa đóng kín, cửa chỉ mở khi cabin dừng đúng tầng), nút dừng khẩn cấp (bấm nút đỏ → cắt nguồn điện tức thì). Sau lắp đặt, đơn vị kiểm định thử tải và cấp CO/CQ — Thiết Bị Việt Nhật hỗ trợ toàn bộ thủ tục kiểm định ban đầu.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng 950kg Không Hố Pit: Sỉ Lẻ Toàn Quốc [Lắp Đặt Miễn Phí]Thang nâng 950kg không hố pit [Kiểm định lắp đặt miễn phí] chính là giải pháp vận chuyển hàng hóa tối ưu cho mọi doanh nghiệp Việt Nam hiện nay – từ kho xưởng, nhà máy, showroom đế…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Bảo dưỡng: mỗi 6 tháng tra mỡ con lăn, kiểm tra phớt xi lanh, lọc dầu, siết bu-lông ray; thay dầu 12-18 tháng/lần chi phí 600.000-900.000 đồng. Chi phí điện: motor 5,5 kW chỉ chạy khi nâng (30-55 giây/chuyến), 30-50 chuyến/ngày ước tính dưới 750.000 đồng/tháng. Lắp được trong nhà xưởng mái tôn — khung ray dựng trên chân thép độc lập, kỹ thuật viên Thiết Bị Việt Nhật khảo sát nền và kết cấu trước khi thiết kế.

Lời Kết

Thang nâng 650kg không hố pit cấu tạo gồm những bộ phận nào — 6 cụm chính: khung ray thép I150 chịu tải vận hành gần 1,2 tấn, cabin thép hộp 100x50 mm gia cố sàn 6 mm kích thước 1.400 x 1.600 mm, hệ xi lanh đôi đối xứng đường kính 100-120 mm chịu áp 210-240 bar, bộ nguồn motor 5,5 kW kèm bơm và bồn dầu 60-80 lít không cần phòng máy, tủ điều khiển và hệ thống an toàn 5 lớp QCVN 30:2016/BLĐTBXH. Motor chỉ chạy khi nâng, hạ miễn phí bằng trọng lực — bền bỉ, bảo trì chi phí thấp. Thiết Bị Việt Nhật nhập khẩu nguyên máy, lắp đặt miễn phí toàn quốc, bảo hành 12 – 24 tháng. Gọi ngay 0588 388 388 để Thiết Bị Việt Nhật tư vấn các bộ phận chính của thang nâng 650kg không hố pit và chức năng từng phần và báo giá theo mặt bằng thực tế.

Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.
