Thang nâng 700kg không hố pit cấu tạo gồm những bộ phận nào là thông tin kỹ thuật quan trọng mà chủ nhà máy sản xuất bao bì, chủ xưởng dệt may công nghiệp và quản lý kho vận trung tâm phân phối cần nắm chắc trước khi đầu tư. Ở mức 700 kg — tương đương 1 cuộn giấy offset khổ lớn, 14 bao xi măng xếp chồng, 1 pallet cuộn vải công nghiệp hoặc 2 pallet nhỏ hàng tiêu dùng đóng thùng — không phương pháp thủ công nào đáp ứng được cả về tốc độ lẫn an toàn.

Nhiều cơ sở đang dùng cẩu trục 1-2 tấn gắn trần nhà xưởng để kéo hàng qua lỗ sàn, nhưng phải dừng sản xuất mỗi khi cẩu hoạt động vì vùng nguy hiểm bên dưới không ai được đứng, mỗi chuyến mất 15-25 phút kể cả thời gian buộc dây – kéo – tháo dây. Thang nâng thủy lực chuyên dụng giải quyết triệt để: hàng nằm yên trong cabin kín, cabin di chuyển dọc ray thẳng đứng, không lắc lư, không cần buộc dây, 1 người bấm nút là xong.

Nhưng trước khi bỏ ra hơn trăm triệu đồng, bạn cần biết bên trong thiết bị gồm chính xác những gì, mỗi bộ phận vận hành ra sao, hỏng thì thay ở đâu và bao lâu bảo trì một lần. Thiết Bị Việt Nhật sẽ mổ xẻ chi tiết toàn bộ cấu tạo trong bài viết dưới đây.

6 Cụm Bộ Phận Cốt Lõi Và Nguyên Lý Thủy Lực Nâng 700kg

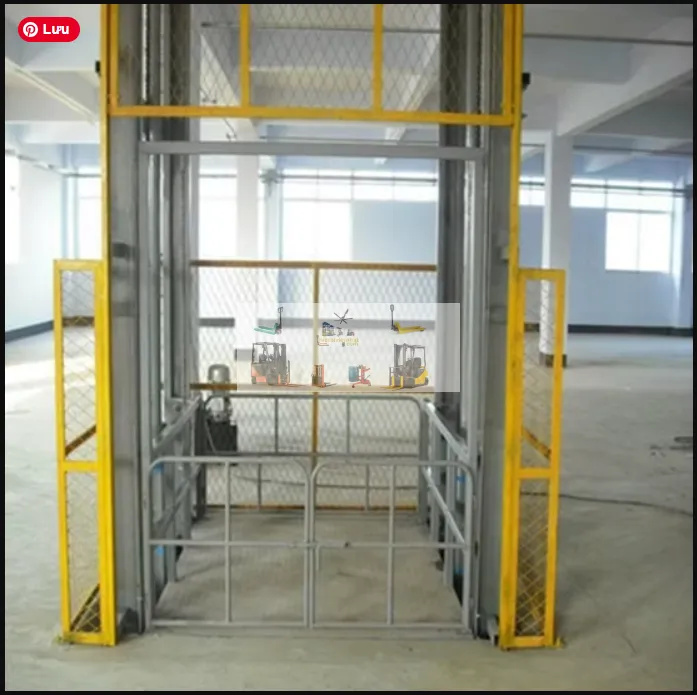

Thang nâng 700kg không hố pit vận hành bằng thủy lực, không đào hố dưới nền, chia thành 6 cụm:

Nguyên lý: bấm nút nâng → motor 5,5-7,5 kW khởi động quay bơm bánh răng → bơm hút dầu từ bồn 70-90 lít, nén áp suất 220-250 bar vào hệ xi lanh đôi đối xứng → 2 piston mạ chrome trượt ra đồng thời đẩy cabin lên dọc 2 thanh ray thép I150-I200. Con lăn chịu tải ở 4 góc cabin ôm rãnh ray chữ C, giữ cabin thẳng đứng dù pallet 700 kg đặt lệch. Bấm hạ → motor KHÔNG chạy → van tiết lưu mở từ từ → dầu chảy ngược về bồn → cabin tụt bằng trọng lực. Motor chỉ tiêu thụ điện khi nâng (35-55 giây/chuyến), hạ hoàn toàn miễn phí.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang nâng 450kg không hố pit: Sỉ Lẻ Toàn Quốc [Lắp đặt miễn phí]Thang nâng 450kg không hố pit [Kiểm định lắp đặt miễn phí] là giải pháp nâng hàng phù hợp cho nhiều kho xưởng, cửa hàng, nhà phố kinh doanh và cơ sở sản xuất cần vận chuyển hàng hó…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Khung ray — với 700 kg, tải trọng vận hành (cabin + hàng + trọng lượng bản thân) lên đến gần 1,3 tấn. Thiết Bị Việt Nhật sử dụng thép I150 cho chiều cao nâng đến 6 m, thép I200 cho nâng trên 6 m. Ray bắt vào tường chịu lực bằng bu-lông hóa chất M20 hoặc dựng trên khung thép độc lập 4 chân khi nhà xưởng mái tôn không có tường gạch. Chân đế tấm thép dày 16 mm, bu-lông hóa chất xuống nền bê tông cốt thép dày tối thiểu 20 cm. Thanh giằng ngang tại 5-7 điểm theo chiều cao chống xoắn và rung. Toàn bộ sơn tĩnh điện chống gỉ, tuổi thọ hàng chục năm.

Cabin kích thước tham khảo 1.400 x 1.600 x 2.000 mm (D x R x C) — đủ chứa pallet công nghiệp 1.200 x 1.200 mm hoặc cuộn giấy đứng. Khung cabin thép hộp 100x50 mm hàn kín, gia cố 3 thanh chịu lực ngang đáy để sàn không võng khi 700 kg dồn vào 1 điểm. Sàn thép 6 mm sơn nhám, vách bao 3 mặt thép tấm 3 mm. Cửa cabin lưới thép kéo ngang hoặc bản lề 2 cánh, gắn công tắc hành trình. Không hố pit nên sàn cabin ngang mặt sàn tầng trệt — xe nâng tay đẩy pallet lăn thẳng vào.

Xi lanh đôi đối xứng — mỗi xi lanh đường kính ống 120 mm, chịu áp 220-250 bar, piston mạ chrome, phớt kép tuổi thọ 3-5 năm. 2 xi lanh gắn 2 bên ray, đẩy cabin lên đều không lệch. Đây là cấu hình tiêu chuẩn cho thang từ 600 kg trở lên mà Thiết Bị Việt Nhật áp dụng, đảm bảo lực nâng phân bổ đều và cabin di chuyển ổn định ngay cả khi hàng nặng đặt lệch tâm.

Bộ nguồn thủy lực: motor 5,5-7,5 kW (3 pha 380V), bơm bánh răng 18-24 lít/phút, bồn dầu 70-90 lít — gắn trên khung thép gọn chiếm 0,5-0,6 m² cạnh chân ray, không cần phòng máy.

Kinh Nghiệm Lắp Đặt Thực Tế Tại Nhà Máy Bao Bì Carton Khu Công Nghiệp Phố Nối A, Hưng Yên

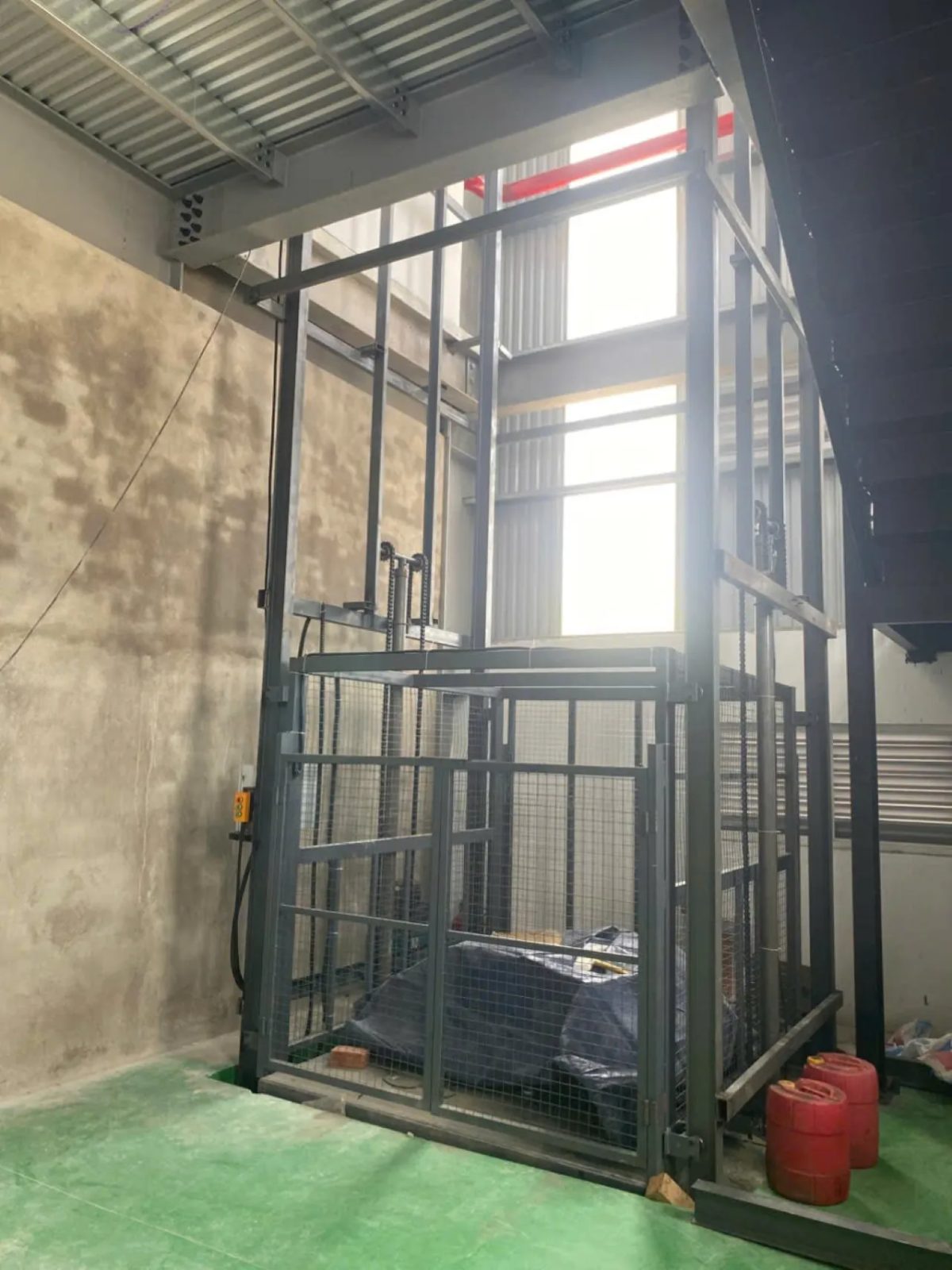

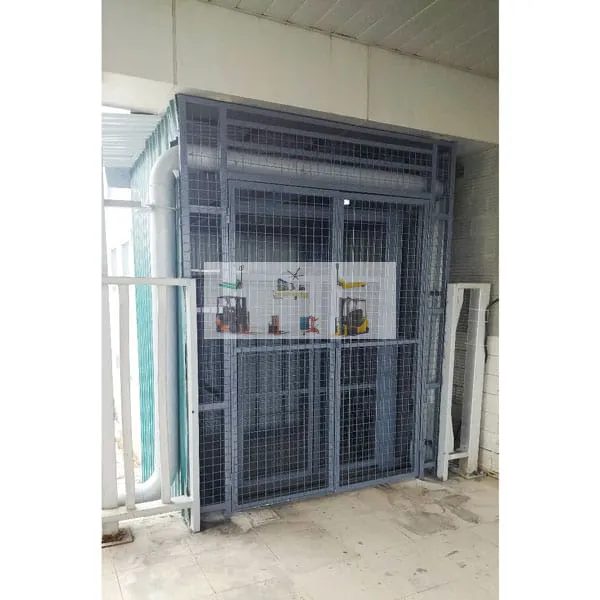

Giữa tháng 5 năm nay, Thiết Bị Việt Nhật lắp thang nâng 700 kg không hố pit cho nhà máy sản xuất bao bì carton 3 tầng tại KCN Phố Nối A, huyện Văn Lâm, Hưng Yên. Tầng 1 đặt dây chuyền in ấn và bế hộp, tầng 2 kho giấy cuộn nguyên liệu, tầng 3 kho thành phẩm carton xếp tấm chờ giao. Mỗi ngày nhà máy cần chuyển 30-40 chuyến cuộn giấy và pallet carton giữa các tầng, mỗi chuyến 500-700 kg. Trước đó dùng cẩu trục 2 tấn gắn trần kéo hàng qua lỗ sàn — mỗi lần cẩu phải dọn sạch khu vực bên dưới (vùng nguy hiểm), dừng 2 máy in cạnh lỗ sàn, 3 người phối hợp buộc dây – kéo – tháo dây mất 20-25 phút/chuyến. Mỗi ngày dừng máy in tổng cộng 3-4 giờ chỉ vì cẩu hàng, ảnh hưởng nghiêm trọng đến năng suất và tiến độ giao hàng.
