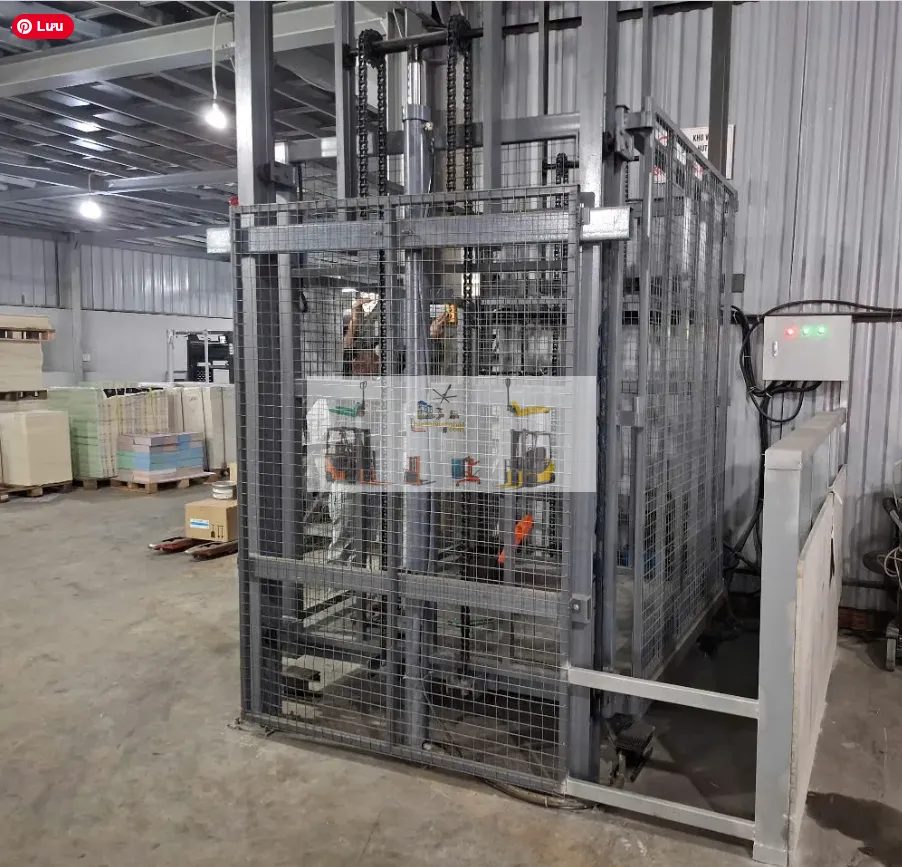

Cấu Tạo Thang Nâng 750kg Không Hố Pit Có Cấu Tạo Như Thế Nào – Tường Tận Từng Bộ Phận

Thang nâng 750kg không hố pit cấu tạo gồm những bộ phận nào là câu hỏi mà chủ nhà máy sản xuất gạch men, chủ xưởng chế biến gỗ xuất khẩu và quản lý trung tâm kho vận cần giải đáp trước khi đầu tư thiết bị nâng hạ hàng hóa giữa các tầng. Ở mức 750 kg — tương đương 1 pallet gạch men 60x60 xếp 5 lớp, 15 bao xi măng, 1 cuộn thép lá hoặc 1 lô khuôn đúc nặng — bất kỳ cách bốc vác nào cũng đòi hỏi máy móc chuyên dụng. Cẩu trục gắn trần thì phải dừng sản xuất mỗi khi cẩu hàng qua lỗ sàn, pa-lăng xích thì chậm 20-30 phút mỗi chuyến kèm rủi ro đứt xích.

Thang nâng thủy lực chuyên dụng giải quyết triệt để nhờ cabin kín di chuyển dọc ray, hàng nằm yên, 1 người bấm nút là xong — nhưng trước khi đặt bút ký hợp đồng hàng trăm triệu đồng, bạn cần biết chính xác bên trong thiết bị gồm những gì. Thiết Bị Việt Nhật sẽ mổ xẻ toàn bộ cấu tạo trong bài viết này.

Toàn Bộ 6 Cụm Bộ Phận Và Nguyên Lý Nâng 750kg Bằng Thủy Lực

Thang nâng 750kg không hố pit chia thành 6 cụm vận hành hoàn toàn bằng thủy lực, không đào hố dưới nền:

Nguyên lý: bấm nút nâng → motor 7,5 kW quay bơm bánh răng → bơm hút dầu từ bồn 80-100 lít, nén áp suất 220-250 bar vào hệ xi lanh đôi đối xứng → 2 piston mạ chrome trượt ra đồng thời đẩy cabin lên dọc 2 ray thép I200. Con lăn chịu tải ở 4 góc cabin ôm rãnh ray chữ C, giữ cabin thẳng đứng dù pallet 750 kg lệch tâm. Bấm hạ → motor KHÔNG chạy → van tiết lưu mở từ từ → dầu chảy ngược về bồn → cabin tụt bằng trọng lực. Motor chỉ tiêu thụ điện khi nâng (35-60 giây/chuyến), hạ hoàn toàn miễn phí.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng 5000kg (5 Tấn) Không Hố Pit: Sỉ Lẻ Lắp Đặt Miễn Phí Toàn QuốcThang nâng 5000kg (5 tấn)) không hố pit [Kiểm định lắp đặt miễn phí] là giải pháp phù hợp cho doanh nghiệp cần nâng hạ hàng hóa tải trọng lớn nhưng không muốn đào hố pit sâu, không…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Khung ray — tải trọng vận hành (cabin + hàng + trọng lượng bản thân) lên đến gần 1,4 tấn, Thiết Bị Việt Nhật sử dụng thép I200 cho mọi chiều cao nâng. 2 ray bắt cố định vào tường chịu lực bằng bu-lông hóa chất M20-M24, hoặc dựng trên khung thép độc lập 4 trụ (thép hộp 150x150 mm) khi nhà xưởng mái tôn không có tường gạch. Chân đế tấm thép dày 16-20 mm, bu-lông hóa chất xuống nền bê tông cốt thép dày tối thiểu 20-25 cm. Thanh giằng ngang tại 6-8 điểm theo chiều cao chống xoắn và rung. Toàn bộ sơn tĩnh điện chống gỉ, tuổi thọ hàng chục năm.

Cabin kích thước tham khảo 1.500 x 1.700 x 2.000 mm (D x R x C) — đủ chứa pallet EUR 1.200 x 800 mm hoặc pallet công nghiệp 1.200 x 1.200 mm có hàng xếp cao. Khung cabin thép hộp 100x50 mm hàn kín, gia cố 3 thanh chịu lực ngang đáy và 2 thanh chéo tăng cứng chống xoắn khi tải lệch tâm. Sàn thép 6 mm sơn nhám chống trượt, vách bao 3 mặt thép tấm 3 mm. Cửa cabin lưới thép kéo ngang hoặc bản lề 2 cánh, gắn công tắc hành trình. Không hố pit nên sàn cabin ngang mặt sàn tầng trệt — xe nâng tay đẩy pallet lăn thẳng vào.

Xi lanh đôi đối xứng — mỗi xi lanh Ø120 mm chịu áp 220-250 bar, piston mạ chrome, phớt kép tuổi thọ 3-5 năm. 2 xi lanh gắn 2 bên ray đẩy cabin lên đều không lệch — cấu hình tiêu chuẩn cho thang từ 600 kg trở lên. Xi lanh là bộ phận chịu lực nhiều nhất nhưng ít hỏng nhất nhờ cấu tạo cơ khí đơn giản, không mạch điện tử.

Bộ nguồn thủy lực: motor 7,5 kW (3 pha 380V), bơm bánh răng 20-26 lít/phút, bồn dầu 80-100 lít — gắn trên khung thép gọn chiếm 0,6 m² cạnh chân ray, không cần phòng máy riêng. So với thang 500 kg (motor 3,7-5,5 kW, bồn 50-70 lít), bộ nguồn thang 750 kg mạnh hơn khoảng 40% nhưng diện tích chiếm chỗ chỉ tăng thêm 0,1 m².

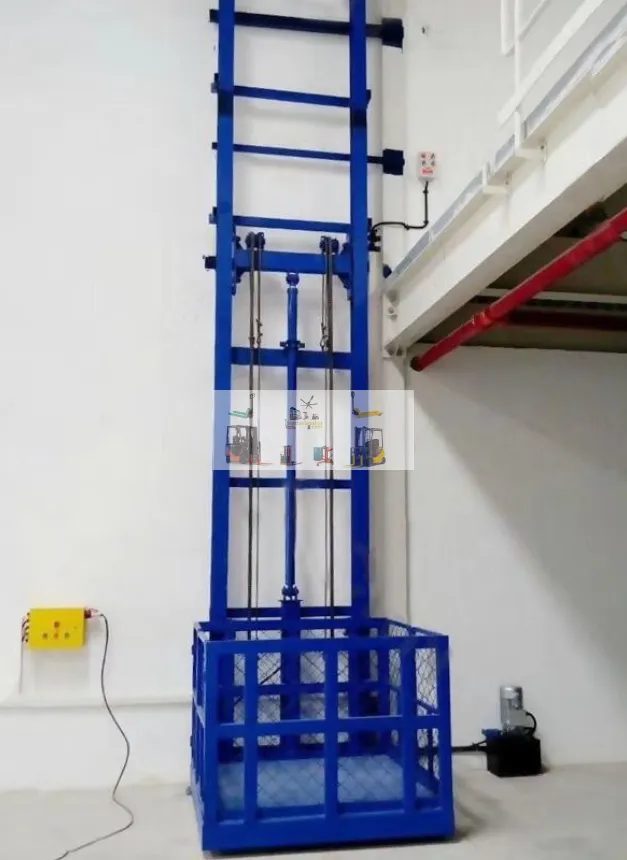

Kinh Nghiệm Lắp Đặt Thực Tế Tại Nhà Máy Gạch Men Khu Công Nghiệp Mỹ Phước, Bình Dương

Cuối tháng 4 năm nay, Thiết Bị Việt Nhật lắp thang nâng 750 kg không hố pit cho nhà máy sản xuất gạch men ốp lát 3 tầng tại KCN Mỹ Phước 2, thị xã Bến Cát, Bình Dương. Tầng 1 dây chuyền nung và ép gạch, tầng 2 kho bán thành phẩm chờ phân loại, tầng 3 kho thành phẩm đóng pallet chờ xuất container. Mỗi ngày nhà máy cần chuyển 40-55 chuyến pallet gạch giữa các tầng, mỗi pallet gạch 60x60 cm xếp 5 lớp nặng 650-750 kg. Trước đó dùng cẩu trục 2 tấn kéo qua lỗ sàn — phải rào chắn vùng nguy hiểm bên dưới, dừng băng tải phân loại cạnh lỗ sàn mỗi khi cẩu, 3 người buộc dây – kéo – tháo dây mất 20 phút/chuyến. Mỗi ngày dừng băng tải tổng cộng 4-5 giờ, ảnh hưởng năng suất phân loại nghiêm trọng, chậm giao hàng cho đại lý.

Thách thức: nền nhà máy bê tông công nghiệp dày 30 cm, bên dưới có hệ thống ống khí nén cho máy ép, không được đào hố pit; khoảng trống 1,6 x 1,8 m sát tường bê tông cạnh khu vực đóng pallet; nhà máy chạy 3 ca liên tục, chỉ cho phép lắp đặt vào dịp nghỉ lễ 30/4 kéo dài 4 ngày. Phương án: cabin 1.500 x 1.700 mm không hố pit, nâng cao 9,5 m (3 tầng, 2 điểm dừng), xi lanh đôi đối xứng, motor 7,5 kW, khung ray thép I200 bắt vào tường bê tông. Chủ nhà máy cho thợ xây cắt lỗ sàn tầng 2 và tầng 3 trước 2 tuần, kéo dây 3 pha lắp automat 50A.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng 4500kg (4.5 Tấn) Không Hố Pit: Sỉ Lẻ [Lắp Đặt Miễn Phí]Thang nâng 4500kg (4.5 tấn) không hố pit [Kiểm định lắp đặt miễn phí] là lựa chọn phù hợp cho doanh nghiệp cần nâng hạ hàng hóa tải trọng lớn nhưng không muốn đào hố pit, không muố…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Ngày 1: xe tải chở thiết bị từ kho Bình Tân đến Bến Cát, dựng 2 ray thép I200 cao 9,5 m, bắt 14 bu-lông hóa chất M24 vào tường bê tông, lắp 8 thanh giằng ngang. Ngày 2: gắn cabin, 4 bộ con lăn chịu tải nặng, lắp hệ xi lanh đôi, kết nối ống dầu chịu áp. Ngày 3: đấu nối bộ nguồn motor 7,5 kW, tủ điều khiển 3 tầng, van chống rơi, Loadcell, cảm biến hành trình, khóa cửa. Ngày 4 sáng chạy thử tải 750 kg (1 pallet gạch 60x60 xếp 5 lớp) — cabin lên tầng 3 trong 58 giây, hạ 48 giây, êm, pallet gạch nằm yên không xê dịch. Bàn giao chiều ngày 4. Ngày làm việc đầu tiên sau lễ: 1 công nhân bấm nút thay 3 người vận hành cẩu trục, băng tải phân loại không còn phải dừng, năng suất phân loại tăng ngay 25%, đại lý nhận hàng đúng hẹn.

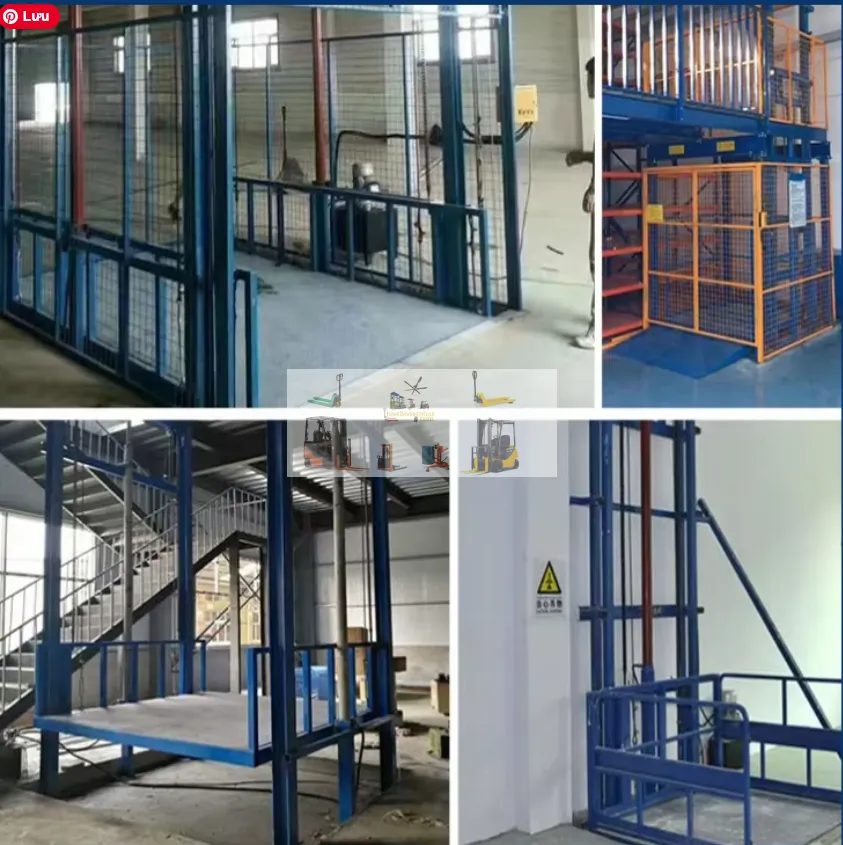

Giải Pháp Thang Nâng 750kg Không Hố Pit Từ Thiết Bị Việt Nhật

GIẢI PHÁP TỐI ƯU

Thang Nâng 750kg Không Hố Pit – Nhập Khẩu, Lắp Đặt Miễn Phí

Thiết Bị Việt Nhật nhập khẩu nguyên máy, 6 cụm thủy lực chịu tải 750 kg, xi lanh đôi đối xứng, khung ray thép I200, không đào hố, không phòng máy. Lắp đặt miễn phí toàn quốc, kiểm định QCVN 30:2016/BLĐTBXH, bảo hành 12-24 tháng. Giá chỉ từ 125 triệu đồng.

NHẬN BÁO GIÁ NGAY

XEM SẢN PHẨM

Hệ thống an toàn đủ 5 lớp theo QCVN 30:2016/BLĐTBXH: van chống rơi (ống dầu đứt → van tự khóa → cabin đứng yên), cảm biến giới hạn hành trình (ngắt motor khi cabin chạm vị trí cuối), Loadcell chống quá tải (vượt 750 kg → cảnh báo + khóa lệnh nâng), khóa cửa tầng liên động (cabin chỉ chạy khi mọi cửa đóng kín), nút dừng khẩn cấp (cắt nguồn tức thì). Thiết Bị Việt Nhật hỗ trợ toàn bộ thủ tục kiểm định ban đầu, cấp CO/CQ đầy đủ.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng 4000kg (4 Tấn) Không Hố Pit: Sỉ Lẻ [Lắp Đặt Miễn Phí]Thang nâng 4000kg (4 tấn) không hố pit [Kiểm định lắp đặt miễn phí] là lựa chọn phù hợp cho doanh nghiệp cần nâng hạ hàng hóa tải trọng lớn nhưng muốn hạn chế đào hố pit, tiết kiệm…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Bảo dưỡng: mỗi 6 tháng tra mỡ con lăn, kiểm tra phớt xi lanh, lọc dầu, siết bu-lông ray; thay dầu 12-18 tháng/lần chi phí 800.000-1.200.000 đồng cho bồn 80-100 lít. Chi phí điện: motor 7,5 kW chỉ chạy khi nâng (35-60 giây/chuyến), 30-50 chuyến/ngày ước tính dưới 850.000 đồng/tháng. Lắp được trong nhà xưởng mái tôn — khung ray dựng trên chân thép độc lập 4 trụ, kỹ thuật viên Thiết Bị Việt Nhật khảo sát nền và kết cấu trước khi thiết kế.

Lời Kết

Thang nâng 750kg không hố pit cấu tạo gồm những bộ phận nào — 6 cụm: khung ray thép I200 chịu tải vận hành gần 1,4 tấn, cabin thép hộp 100x50 mm gia cố sàn 6 mm kích thước 1.500 x 1.700 mm, hệ xi lanh đôi đối xứng Ø120 mm chịu áp 220-250 bar, bộ nguồn motor 7,5 kW kèm bơm và bồn dầu 80-100 lít không cần phòng máy, tủ điều khiển và hệ thống an toàn 5 lớp QCVN 30:2016/BLĐTBXH. Motor chỉ chạy khi nâng, hạ miễn phí bằng trọng lực — bền bỉ, bảo trì chi phí thấp. Thiết Bị Việt Nhật nhập khẩu nguyên máy, lắp đặt miễn phí toàn quốc, bảo hành 12 – 24 tháng. Gọi ngay 0588 388 388 để Thiết Bị Việt Nhật tư vấn các bộ phận chính của thang nâng 750kg không hố pit và chức năng từng phần và báo giá theo mặt bằng thực tế.

Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.
