Cấu tạo thang nâng hàng chuyên nghiệp tại TP HCM: phân tích theo tiêu chí kho xưởng

cấu tạo thang nâng hàng chuyên nghiệp tại tp.hcm đáp ứng nhu cầu vận chuyển pallet và bao kiện giữa các tầng xưởng một cách an toàn. Tại một kho nhỏ khu quận 7 với trần thấp 4m, việc bố trí hệ thủy lực gồm motor, bơm, xi lanh và ray dẫn hướng chuẩn xác giúp giải phóng nhân công vất vả và tối ưu tốc độ lưu thông.

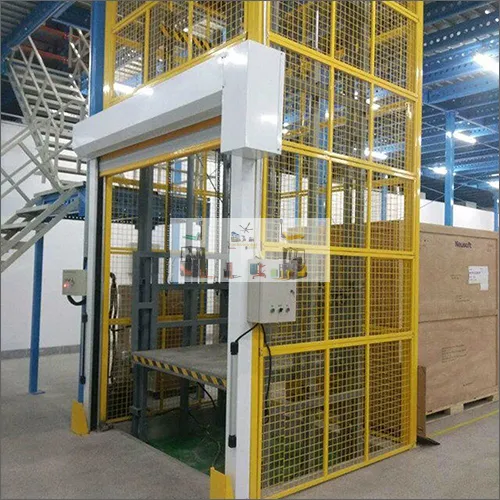

Cấu tạo cơ bản của thang nâng hàng thủy lực chuyên nghiệp tại TP HCM

Thang nâng hàng thủy lực chuyên nghiệp tại TP HCM nhập khẩu nguyên chiếc gồm các bộ phận chính: motor điện, bơm thủy lực, xi lanh, van an toàn, tủ điều khiển, sàn/cabin nâng và ray dẫn hướng. Mỗi chi tiết đảm bảo lực nâng, tốc độ và độ ổn định phù hợp với tải trọng định mức.

Khi motor và bơm thủy lực không đồng bộ với tải trọng, hệ thống dễ chậm chạp và gây tắc nghẽn luồng hàng. Ví dụ model ELP1-4.0M (tải 1000kg, nâng cao 4m) sử dụng 2 xi lanh để đảm bảo lưu lượng dầu đủ mạnh, duy trì tốc độ nâng ổn định, giảm thời gian chờ trong ca giao nhận.

Ray dẫn hướng và khung thép hộp sơn tĩnh điện chịu lực cao, hạn chế rung lắc khi nâng hàng. Thiết kế ray thép I chuẩn, kết hợp cửa tầng và rào chắn đảm bảo tuân thủ QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng, giảm rủi ro sự cố cơ khí.

GIẢI PHÁP TỐI ƯU

Thang nâng hàng thủy lực 1 tấn cao 5m

Phù hợp với kho xưởng trần từ 4m đến 6m, model ELP1-5.0M nhập khẩu nguyên chiếc có 2 xi lanh, sàn 1800×2000mm, vận hành êm ái, giảm rủi ro rung lắc khi nâng pallet nặng 1 tấn. Liên hệ gửi tải trọng cụ thể, chiều cao và bản vẽ mặt bằng để có báo giá chính xác.

Báo giá và tư vấn 0588 388 388 Nhận tư vấn cấu hình

Yêu cầu lắp đặt và khảo sát mặt bằng trước khi lắp đặt

Trước khi triển khai, chủ kho cần khảo sát chiều cao trần, độ chịu lực nền, mặt bằng và vị trí đặt thang. Thiếu thông tin chính xác dễ dẫn đến cắt lỗ sàn sai kích thước hoặc ray dẫn không thẳng, làm giảm tuổi thọ xi lanh.

Đội kỹ thuật sẽ đánh giá mức chịu lực, đo khoảng cách đến tường và điều kiện đi dây điện 3 pha. Sau đó mới lên bản vẽ bố trí ray, vị trí tủ điều khiển và cửa tầng để đảm bảo hành trình nâng ổn định.

• Nền bê tông phẳng, chịu lực tối thiểu 250kg/cm²
• Khoảng cách ray dẫn tối thiểu 50mm so với tường
• Hố pit sâu 50–100mm nếu model yêu cầu
• Nguồn điện 3 pha ổn định 380V, 50Hz
• Khoảng trống an toàn 1m quanh vùng nâng

Quá trình lắp đặt cần tuân thủ QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng và sau khi hoàn thành cần được kiểm định kỹ thuật an toàn theo quy định áp dụng để đảm bảo vận hành ổn định.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng Hàng 1000kg (1 Tấn) Nhập Khẩu, Giá Tốt , Lắp Đặt Toàn QuốcThang nâng hàng 1000kg (1 tấn) thủy lực nhập khẩu chính hãng, đầy đủ CO/CQ., chuyên dùng cho kho bãi, xưởng sản xuất. Lắp đặt tận nơi toàn quốc, hỗ trợ kỹ thuật nhanh chóng, bảo hà…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Tình huống tư vấn điển hình

Tại một kho xưởng nhỏ ở quận 12 có tầng lửng cao 4,2m, hàng pallet và bao kiện chờ dưới gầm khiến lối đi bị thu hẹp, công nhân phải vận chuyển thủ công gây tốn sức và mất nhiều thời gian. Chủ kho cần giải pháp nâng hạ tự động nhưng hạn chế không gian hố pit.

Đội Thiết Bị Việt Nhật khảo sát kích thước sàn 2×2m, đánh giá tải trọng khoảng 500kg cho mỗi lượt nâng. Kỹ thuật viên đề xuất model ELP0.5-4.0M nhập khẩu nguyên chiếc, xi lanh 1 bộ, cabin 1200×1400mm, phù hợp trần 4–5m, không cần hố pit sâu.

Sau khi lắp đặt và chạy thử, hệ thống vận hành êm ái, luồng hàng hóa thông suốt, nhân công giảm sức lao động đáng kể, thời gian giao nhận rút ngắn, giúp tối ưu năng suất xưởng.

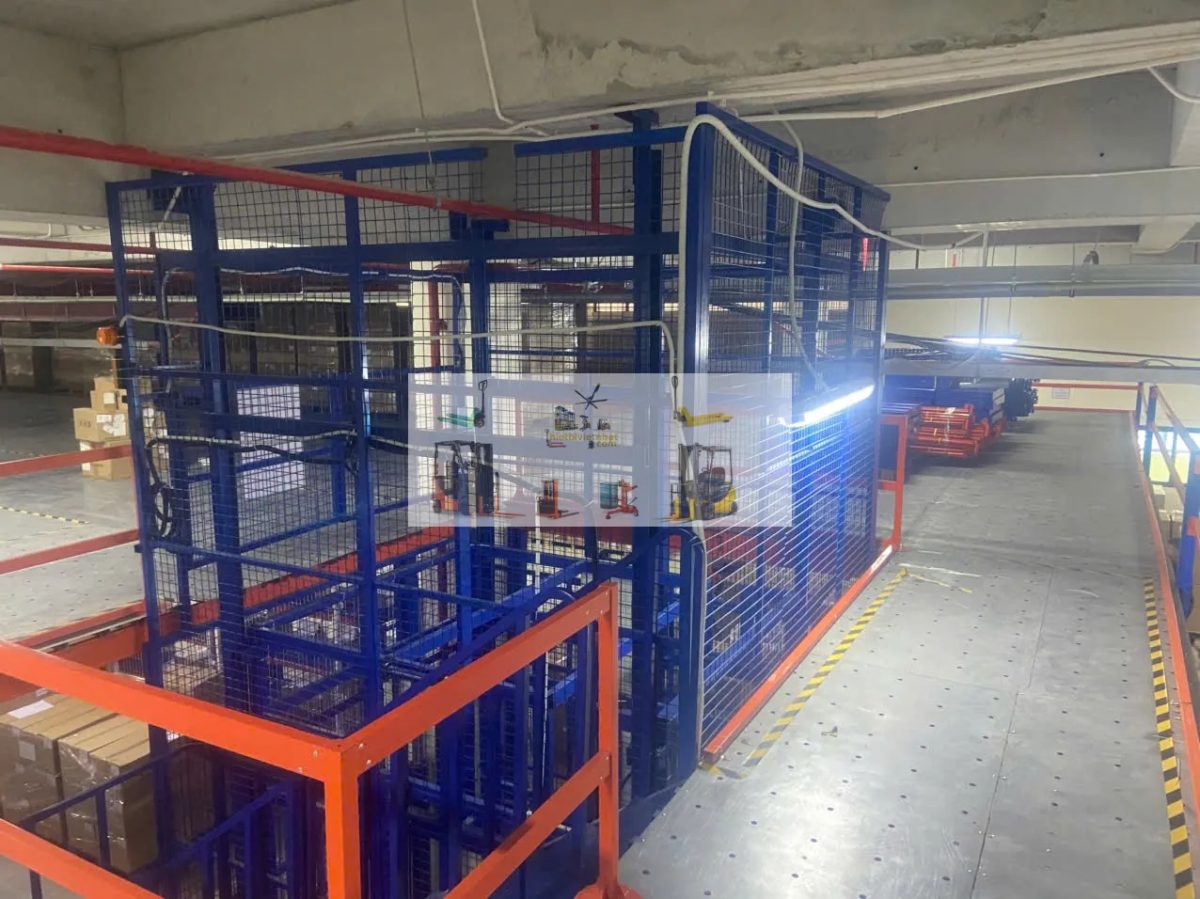

Phân tích chi phí và bảng giá hệ thống

Chi phí thang nâng hàng thủy lực phụ thuộc vào tải trọng và chiều cao nâng. Ví dụ model HLP0.3-5 (300kg, 5m) có giá 101.887.200 đ, ELP1-5.0M (1000kg, 5m) giá 188.892.000 đ. Chọn đúng model giúp tránh chi phí phát sinh khi quá tải.

Gửi Yêu Cầu Báo Giá!

Sản phẩm: Cấu tạo thang nâng hàng chuyên nghiệp tại TP HCM: phân tích theo tiêu chí kho xưởng

Họ và Tên *

Số điện thoại *

Email

Số lượng

Đơn vị số lượng Cái Bộ Chiếc

Tải trọng * -- Chọn tải trọng -- 300kg 500kg 1 tấn (1.000kg) 1,5 tấn (1.500kg) 2 tấn (2.000kg) 2,5 tấn (2.500kg) 3 tấn (3.000kg) 4 – 6 tấn / tải khác (nhập riêng)

Chiều cao nâng * -- Chọn chiều cao -- 3 mét 3,3 mét 4 mét 5 mét 6 mét Khác (nhập riêng)

Kích thước cabin * -- Chọn tải trọng trước --

Chọn tải trọng và chiều cao để xem giá tham khảo.

Địa chỉ

Ghi chú

Mã bảo mật *

Gửi Yêu Cầu!

Để có báo giá chính xác, khách hàng cần cung cấp tải trọng, chiều cao nâng, số điểm dừng, kích thước sàn/cabin, vị trí lắp đặt, hình ảnh mặt bằng và yêu cầu cửa tầng hoặc hố pit nếu có.

Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.

Quy trình lắp đặt tiêu chuẩn

1. Khảo sát mặt bằng: Đo đạc chiều cao, kích thước lắp đặt thang (hoặc vị trí dựng khung), kiểm tra nguồn điện 3 pha/1 pha và kết cấu sàn chịu lực.
2. Lắp đặt khung cơ khí: Dựng khung cột dẫn hướng, gia cố khung chịu lực và sàn cabin/bàn nâng.
3. Lắp đặt hệ thống thủy lực: Định vị xy-lanh thủy lực, lắp đặt trạm nguồn (mô-tơ, bơm dầu, van an toàn chống đứt cáp/tuột áp) và hệ thống dây xích tải.
4. Đấu nối hệ thống điện: Lắp tủ điều khiển, các nút bấm gọi tầng, công tắc hành trình giới hạn trên/dưới và các cảm biến an toàn.
5. Chạy thử và bàn giao: Chạy không tải, chạy có tải đủ tải trọng định mức của thang, kiểm tra độ êm, tốc độ nâng hạ, độ dừng tầng và bàn giao hướng dẫn vận hành.

Câu hỏi thường gặp

Thang nâng thủy lực gồm những bộ phận chính nào?

Thang nâng thủy lực bao gồm motor điện, bơm thủy lực, xi lanh, van an toàn, tủ điều khiển, sàn/cabin nâng và ray dẫn hướng. Motor cung cấp nguồn cơ khí, bơm tạo áp suất, xi lanh chuyển áp lực thành chuyển động thẳng, van an toàn bảo vệ quá tải. Tủ điều khiển kết nối công tắc hành trình, đảm bảo điểm dừng chính xác.

Nguyên lý hoạt động và điểm chú ý khi vận hành?

Thang vận hành theo mạch dầu kín: bơm hút dầu, ép qua van một chiều vào xi lanh để nâng, mở van xả hạ từ từ. Khi van an toàn vượt áp, dầu tự động xả về bình chứa. Người vận hành cần kiểm tra áp suất, không để quá tải và đảm bảo van xả không kẹt để tránh sụt tốc độ lúc hạ.

Tiêu chuẩn, quy chuẩn an toàn bắt buộc khi lắp/kiểm định tại VN là gì và hồ sơ cần xuất trình?

Thang nâng hàng phải tuân thủ QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng, TCVN 6396-31:2020 và TCVN 13918-1:2024 về yêu cầu cấu tạo, lắp đặt. Hồ sơ cần chuẩn bị gồm bản vẽ kỹ thuật, chứng nhận nhập khẩu, biên bản kiểm định kỹ thuật an toàn theo quy định áp dụng và sổ theo dõi bảo trì.

Những thành phần dễ hỏng/đòi hỏi bảo dưỡng?

Phớt xi lanh và gioăng van thường bị mòn, ống dẫn thủy lực có thể nứt sau thời gian vận hành, van điều khiển dễ kẹt do cặn dầu. Đề xuất kiểm tra dầu thủy lực mỗi 3–6 tháng, thay phớt định kỳ, vệ sinh lọc dầu và xiết siết mối hàn khung để tránh rò rỉ, đảm bảo tuổi thọ thiết bị.

Khi lắp trong kho cần yêu cầu nền móng, ray dẫn hướng, khoảng cách an toàn, điểm neo như thế nào?

Nền móng bê tông phẳng, độ chịu lực từ 250kg/cm² trở lên, ray dẫn hướng đặt cách tường tối thiểu 50mm. Cần chừa khoảng trống 1m quanh vùng nâng, lắp điểm neo sàn để cố định khung, tránh rung khi nâng. Việc này đảm bảo ổn định, giảm biến dạng khung và kéo dài thời gian sử dụng.

Kiểm định, thử tải và tần suất kiểm tra định kỳ ra sao?

Trước khi đưa vào sử dụng, thang phải thử tải 125% tải trọng định mức và kiểm định kỹ thuật an toàn theo quy định áp dụng. Sau đó, thiết bị cần kiểm tra định kỳ 6–12 tháng tùy tần suất vận hành. Báo cáo kiểm định cần lưu trong hồ sơ để giám sát chất lượng dài hạn.

Trường hợp dùng nhiều xy lanh: làm sao để đồng bộ nhấc/không lệch tải?

Với model có 2 xy lanh, đường dầu được kết nối song song cùng van khóa cân bằng, đảm bảo áp suất đồng đều vào mỗi xi lanh. Tủ điều khiển bổ sung cảm biến hành trình đồng bộ, tránh chênh lệch cao độ giữa các xy lanh khi nâng, duy trì bề mặt sàn cabin luôn thăng bằng.

cấu tạo thang nâng hàng chuyên nghiệp tại tp.hcm đã được phân tích chi tiết và ứng dụng hiệu quả

Với cấu tạo thang nâng hàng chuyên nghiệp tại TP HCM và giải pháp thủy lực, quý khách đã có nền tảng để lựa chọn thiết bị phù hợp. Để triển khai nhanh, vui lòng gửi thông số tải trọng, chiều cao, số điểm dừng, kích thước cabin và hình ảnh mặt bằng. Đội ngũ kỹ thuật Thiết Bị Việt Nhật sẵn sàng hỗ trợ chi tiết. Liên hệ hotline 0588 388 388.
