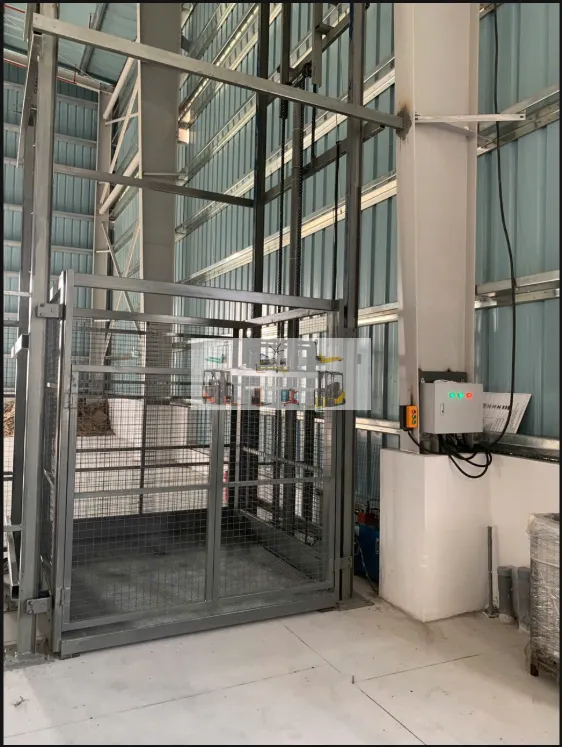

Cấu tạo thang nâng hàng giá tốt tại TP HCM nhìn từ góc độ vận hành

cấu tạo thang nâng hàng giá tốt tại tp.hcm gồm motor điện, bơm thủy lực, xi lanh, van an toàn, tủ điều khiển và ray dẫn hướng, đáp ứng nhu cầu nâng pallet 500kg lên tầng lửng 4m trong kho sơn tại Bình Tân. Trong mặt bằng nền mỏng, hệ thủy lực vận hành ổn định, giúp rút ngắn thời gian và tăng năng suất kho.

Phân tích cấu tạo và nguyên lý vận hành

Thang nâng hàng thủy lực của Thiết Bị Việt Nhật nhập khẩu nguyên chiếc, gồm motor điện công suất lớn kết hợp bơm thủy lực và xi lanh thủy lực chất lượng cao. Khung chịu lực bằng thép I và thép hộp sơn tĩnh điện đảm bảo độ bền môi trường công nghiệp. Sàn nâng hoặc cabin hàng được thiết kế theo kích thước yêu cầu, lắp đặt ray dẫn hướng để di chuyển ổn định.

Khi motor khởi động, bơm thủy lực chuyển dầu sang xi lanh, đẩy piston nâng sàn lên theo hành trình điều khiển. Van một chiều giữ lưu lượng, van an toàn bảo vệ tránh quá tải. Công tắc hành trình dừng tự động ở các điểm nâng theo yêu cầu. Thiết bị vận hành êm, giảm chấn khi tiếp đất nhờ van xả điều tốc.

Để đảm bảo an toàn, khi lắp đặt cần tham chiếu QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng và thực hiện kiểm định kỹ thuật an toàn theo quy định áp dụng. Bộ khung và mối hàn cần được đơn vị kiểm định xác nhận phù hợp hồ sơ thiết bị và điều kiện lắp đặt thực tế. Khách hàng cũng nên lưu trữ biên bản thử tải và kiểm tra định kỳ theo tần suất khuyến nghị.

Thiết Bị Việt Nhật cung cấp dịch vụ vận chuyển, lắp đặt miễn phí trong phạm vi hợp đồng, đấu nối và chạy thử trước khi bàn giao. Khách hàng chịu trách nhiệm chuẩn bị hố pit (nếu có), cắt lỗ sàn và nguồn điện 3 pha đúng thông số kỹ thuật. Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.

Cửa tầng hoặc rào chắn lắp đặt tại mỗi điểm dừng đóng vai trò bảo vệ người và hàng hóa khỏi khu vực ray dẫn hướng. Khi thang dừng tới tầng, cửa tầng đóng kín ngăn bụi bẩn và đảm bảo an toàn cho công nhân. Tùy mặt bằng, Thiết Bị Việt Nhật có thể cung cấp cửa tự động hoặc rào chắn cơ khí, phù hợp không gian hẹp và yêu cầu vận hành.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng Hàng 500kg (0.5 Tấn) Giá Tốt | THIẾT BỊ VIỆT NHẬTThang nâng hàng 500kg là một trong những thiết bị nâng hạ được tìm kiếm nhiều nhất, đáp ứng nhu cầu vận chuyển hàng hóa tải trọng trung bình tại các nhà xưởng, kho bãi, cửa hàng và…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Tiêu chí chọn cấu hình phù hợp cho kho tại TP HCM

Khi lựa chọn thang nâng hàng thủy lực cho kho TP HCM, các tiêu chí quan trọng gồm tải trọng cần nâng, chiều cao tối đa, số điểm dừng, kích thước sàn/cabin và điều kiện mặt bằng hố pit hoặc nền cạn.

Nền nhà xưởng tại TP HCM thường mỏng, dễ nứt khi gia cố không đúng kỹ thuật. Nếu không xây hố pit, cần bố trí ray dẫn hướng gắn tường hoặc khung đỡ đảm bảo khoảng cách an toàn. Hệ thống điện 3 pha phải ổn định, điện áp phù hợp với công suất motor để tránh sụt áp, ảnh hưởng đến hiệu suất nâng.

Dưới đây là bảng so sánh nhanh mẫu cấu hình theo từng mức tải và chiều cao phổ biến:

Các thông số cụ thể cần xác định tại khảo sát: kích thước mặt bằng, vị trí cố định khung đỡ, chiều cao trần, điều kiện cửa tầng và khoảng tủ. Đội kỹ thuật của Thiết Bị Việt Nhật luôn khảo sát trực tiếp để lên bản vẽ chi tiết, giúp tiết kiệm chi phí và đảm bảo an toàn khi vận hành.

Bảo trì định kỳ cũng là một tiêu chí quan trọng khi chọn thang nâng. Khách hàng cần cân nhắc dịch vụ bảo hành 12 tháng và hỗ trợ kiểm tra, bảo dưỡng do Thiết Bị Việt Nhật cung cấp, nhằm giảm thiểu thời gian ngừng vận hành. Việc lên lịch bảo trì theo khuyến nghị của nhà sản xuất giúp duy trì tuổi thọ thiết bị.

Tình huống tư vấn điển hình

Trong một kho phụ tùng ô tô ở Gò Vấp, TP HCM, chủ kho gặp khó khăn khi nâng pallet linh kiện 1 tấn lên tầng lửng cao 5m. Nền bê tông mỏng, không thể đào hố pit sâu, đường lưu thông có cột chống. Công nhân phải khiêng nặng bằng tay, dễ tổn thương cơ xương, làm chậm tiến độ giao hàng.

Đội ngũ kỹ thuật của Thiết Bị Việt Nhật đã khảo sát thực tế, đo đặc trưng nền, độ chịu lực và vị trí lắp. Sau khi phân tích áp lực điểm, Thiết Bị Việt Nhật đề xuất sử dụng thang ELP1-5.0M tải 1 tấn, xi lanh đôi, ray dẫn hướng gắn khung thép ngoài nền. Công tắc hành trình được lập trình dừng chính xác ở tầng lửng, đảm bảo an toàn khi nâng hạ.

Sau lắp đặt, thử tải và kiểm định kỹ thuật an toàn theo quy định, hệ thống vận hành mượt mà, rút ngắn thời gian nâng từ 10 phút xuống còn 2 phút mỗi chuyến. Khách hàng đánh giá cao tính ổn định và tiết kiệm chi phí so với phương pháp thủ công. Hệ thống được bảo hành 12 tháng và hỗ trợ kiểm tra định kỳ miễn phí.

Qua kinh nghiệm này, chủ kho nhận ra tầm quan trọng của khảo sát tải trọng thực tế và điều kiện mặt bằng trước khi đưa ra giải pháp. Việc kết hợp tính toán kỹ thuật và lắng nghe phản hồi vận hành giúp tối ưu hóa thời gian triển khai và giảm chi phí phát sinh. Thiết Bị Việt Nhật luôn đồng hành trong mọi bước khảo sát và hiệu chỉnh.

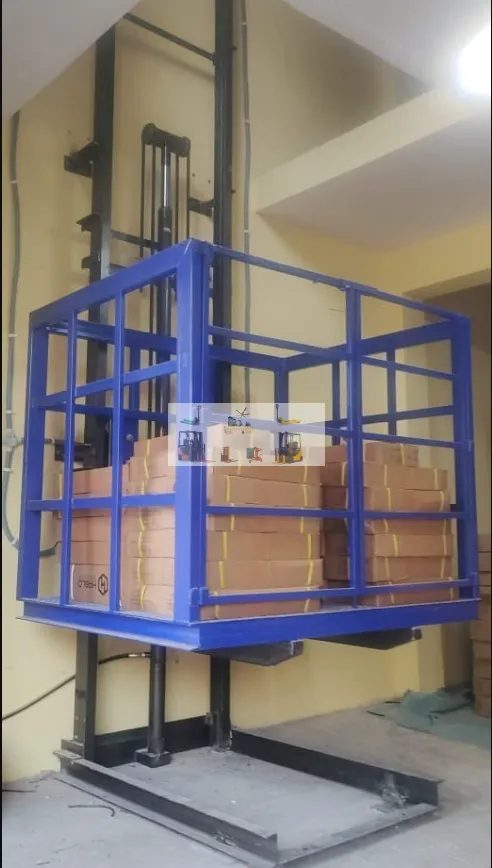

Giải pháp tối ưu cho nền cạn không hố pit

Với nền cạn không có hố pit, giải pháp tối ưu là sử dụng thang nâng hàng thủy lực ray dẫn hướng bên ngoài. Thiết kế này cho phép lắp đặt trực tiếp lên mặt sàn bê tông, giảm thiểu thi công và tránh phát sinh chi phí xây dựng hố pit. Kết cấu thép I và thép hộp chịu lực cao giúp đảm bảo ổn định khi nâng tải nặng.

Nếu chọn thang thủy lực không tương thích chiều cao hoặc tải vượt quá thiết kế, dễ dẫn đến hiện tượng bó piston, rò dầu hoặc quá tải mô tơ, gây gián đoạn sản xuất và phát sinh chi phí sửa chữa cao. Việc đầu tư đúng model ngay từ đầu giúp giảm rủi ro và chi phí bảo trì sau này.

Ví dụ, mẫu ELP0.5-4.0M tải 500kg nâng cao 4 mét phù hợp kho trần thấp, nền mỏng, không đòi hỏi đào hố pit. Hệ thống xi lanh đơn kết hợp van an toàn, công tắc hành trình và ray dẫn hướng giúp vận hành êm, ổn định. Động cơ 3 pha đảm bảo đủ công suất khi nâng liên tục nhiều lần mỗi ca.

Dưới đây là bảng giá tham khảo cho các cấu hình phổ biến:

Để có báo giá chính xác, khách hàng cần cung cấp tải trọng, chiều cao nâng, số điểm dừng, kích thước sàn/cabin, vị trí lắp đặt, hình ảnh mặt bằng và yêu cầu cửa tầng hoặc hố pit nếu có.

GIẢI PHÁP TỐI ƯU

Thang nâng thủy lực 500kg nâng cao 4m

Phù hợp với kho trần lửng cao 4m, tải pallet 500kg, nền mỏng không hố pit. Cấu hình xi lanh, van an toàn đồng bộ, đảm bảo vận hành trơn tru tại TP HCM. Liên hệ gửi thông số để nhận báo giá chi tiết và tối ưu chi phí.

Báo giá và tư vấn 0588 388 388 Nhận tư vấn cấu hình

Quy trình lắp đặt tiêu chuẩn

1. Khảo sát mặt bằng: Đo đạc chiều cao, kích thước lắp đặt thang (hoặc vị trí dựng khung), kiểm tra nguồn điện 3 pha/1 pha và kết cấu sàn chịu lực.
2. Lắp đặt khung cơ khí: Dựng khung cột dẫn hướng, gia cố khung chịu lực và sàn cabin/bàn nâng.
3. Lắp đặt hệ thống thủy lực: Định vị xy-lanh thủy lực, lắp đặt trạm nguồn (mô-tơ, bơm dầu, van an toàn chống đứt cáp/tuột áp) và hệ thống dây xích tải.
4. Đấu nối hệ thống điện: Lắp tủ điều khiển, các nút bấm gọi tầng, công tắc hành trình giới hạn trên/dưới và các cảm biến an toàn.
5. Chạy thử và bàn giao: Chạy không tải, chạy có tải đủ tải trọng định mức của thang, kiểm tra độ êm, tốc độ nâng hạ, độ dừng tầng và bàn giao hướng dẫn vận hành.

Gửi Yêu Cầu Báo Giá!

Sản phẩm: Cấu tạo thang nâng hàng giá tốt tại TP HCM nhìn từ góc độ vận hành

Họ và Tên *

Số điện thoại *

Email

Số lượng

Đơn vị số lượng Cái Bộ Chiếc

Tải trọng * -- Chọn tải trọng -- 300kg 500kg 1 tấn (1.000kg) 1,5 tấn (1.500kg) 2 tấn (2.000kg) 2,5 tấn (2.500kg) 3 tấn (3.000kg) 4 – 6 tấn / tải khác (nhập riêng)

Chiều cao nâng * -- Chọn chiều cao -- 3 mét 3,3 mét 4 mét 5 mét 6 mét Khác (nhập riêng)

Kích thước cabin * -- Chọn tải trọng trước --

Chọn tải trọng và chiều cao để xem giá tham khảo.

Địa chỉ

Ghi chú

Mã bảo mật *

Gửi Yêu Cầu!

Các câu hỏi thường gặp

Thang nâng thủy lực gồm những bộ phận chính nào?

Thang nâng thủy lực gồm motor điện, bơm thủy lực, xi lanh thủy lực, van an toàn, tủ điều khiển, ray dẫn hướng, sàn/cabin và bộ khung chịu lực. Mỗi bộ phận đảm nhiệm chức năng riêng: motor cung cấp lực, bơm chuyển dầu, xi lanh nâng tải, van điều áp và van an toàn bảo vệ, ray dẫn hướng giữ thăng bằng cho sàn khi di chuyển.

Nguyên lý hoạt động và điểm chú ý khi vận hành

Nguyên lý vận hành dựa trên áp lực dầu thủy lực được motor đẩy qua bơm vào xi lanh, đẩy piston nâng sàn. Khi hạ, van xả mở cho dầu hồi về. Cần chú ý van một chiều ngăn dầu quay ngược, van giảm áp tránh quá tải, công tắc hành trình xác định điểm dừng. Vận hành phải tuân thủ đúng hướng dẫn.

Tiêu chuẩn quy chuẩn an toàn bắt buộc và hồ sơ cần xuất trình

Các thiết bị thang nâng hàng phải tham chiếu QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng và các TCVN liên quan như TCVN 13918-1:2024. Hồ sơ cần xuất trình gồm bản vẽ thiết kế, chứng nhận xuất xưởng, biên bản kiểm định kỹ thuật an toàn và biên bản thử tải. Thông tin này được lưu trữ để kiểm tra định kỳ.

Những thành phần dễ hỏng và yêu cầu bảo dưỡng

Các thành phần thường cần bảo dưỡng gồm phớt xi lanh, ống dẫn thủy lực, van một chiều và van an toàn, cùng dầu thủy lực. Phớt và ống dẫn dễ bị rò rỉ sau thời gian vận hành, cần kiểm tra định kỳ mỗi 3-6 tháng. Thay dầu và kiểm tra mối hàn khung giúp duy trì hoạt động ổn định.

Yêu cầu nền móng, ray dẫn hướng và khoảng cách an toàn khi lắp đặt trong kho

Khi lắp thang trong kho, nền phải phẳng, chịu lực tối thiểu 200kg/m2 và không gồ ghề. Ray dẫn hướng cần gắn chắc lên khung thép hoặc tường bê tông, đảm bảo khoảng cách an toàn ít nhất 50mm hai bên sàn. Điểm neo và vị trí đặt thang phải tránh các trạm điện và lối đi để không cản trở hoạt động.

Kiểm định, thử tải và tần suất kiểm tra định kỳ

Sau lắp đặt, thang nâng cần thử tải ít nhất 125% tải danh định và kiểm định kỹ thuật an toàn theo quy định. Mỗi năm phải kiểm định một lần, bao gồm kiểm tra dầu, van, hệ thống thủy lực và khung. Đơn vị kiểm định sẽ cấp giấy chứng nhận và hướng dẫn tần suất bảo dưỡng phù hợp với điều kiện vận hành.

Đồng bộ nhấc khi dùng nhiều xi lanh thủy lực

Khi cấu hình nhiều xi lanh thủy lực, cần đồng bộ nhấc để tránh lệch tải. Giải pháp là kết nối song song qua manifold thủy lực với van cân bằng để phân phối dầu đồng đều. Điều chỉnh áp suất và tuần tự van một chiều giúp các xi lanh hoạt động đồng bộ. Thiết kế này giảm momen lệch và gia tăng tuổi thọ thiết bị.

cấu tạo thang nâng hàng giá tốt tại tp.hcm là cơ sở để lựa chọn giải pháp phù hợp

Hãy gửi thông tin tải trọng, chiều cao nâng, số điểm dừng, kích thước sàn/cabin, vị trí lắp đặt và hình ảnh mặt bằng, hoặc gọi ngay 0588 388 388 để được tư vấn cấu hình và báo giá chính xác.
