cấu tạo thang nâng hàng tại tp.hcm thường gặp tình trạng hàng hóa ùn ứ giữa tầng trệt và tầng lửng của các kho xưởng chật hẹp như Quận 10, công nhân phải khiêng vác thủ công tốn kém sức lực, mất thời gian vận chuyển, dễ phát sinh hư hỏng kiện hàng. Trước áp lực đơn hàng giao nhận mỗi giờ, chủ kho tìm đến giải pháp thang nâng thủy lực để kết nối các tầng nhanh chóng và an toàn hơn.
Cấu trúc cơ bản của thang nâng thủy lực
Thang nâng thủy lực dùng motor điện kết hợp bơm thủy lực, xi lanh, van an toàn để nâng hạ hàng hóa. Phần khung thép, sàn nâng, hệ dẫn hướng và tủ điều khiển tạo thành khối vận hành đồng bộ, đánh bại tình trạng trạm xếp hàng bế tắc giữa các tầng.
Khung thép chính và ray dẫn hướng
Khung chính thường làm từ thép I hoặc thép hộp chịu tải, sơn tĩnh điện chống gỉ. Ray dẫn hướng hàn cố định lên khung hoặc tường, bảo đảm sàn nâng di chuyển trơn tru, không xô lệch khi chịu tải lớn.
Sàn nâng và cabin hàng
Sàn nâng kích thước thông dụng 750×850mm đến 1800×2000mm tùy tải trọng 300kg đến 3 tấn, làm từ thép tấm dày, sơn tĩnh điện. Cabin đơn giản chỉ là sàn có rào chắn hoặc cửa tầng tự động, tùy theo yêu cầu an toàn của kho xưởng.
Hệ thống xi lanh và bơm thủy lực
Xy lanh thủy lực chịu tải trực tiếp, kết nối với bơm qua đường ống cao áp. Bơm thủy lực do motor điện 3 pha kéo hoạt động với áp suất ổn định, cung cấp lực nâng đủ mạnh, hạn chế sốc cơ khí khi khởi động.
Van an toàn và tủ điều khiển
Van an toàn giúp điều tiết áp suất thủy lực, ngăn tình trạng quá tải. Tủ điều khiển đặt ngoài cabin, gồm nút bấm lên/xuống, công tắc hành trình xác định điểm dừng tầng, đảm bảo thiết bị tự ngắt khi đạt vị trí cài đặt.
Nguyên lý vận hành và ứng dụng thực tế
Nguyên lý vận hành của thang nâng thủy lực dựa trên chuyển đổi năng lượng điện thành áp suất thủy lực, đẩy piston trong xi lanh để nâng sàn. Khi hạ, van xả mở, dầu thủy lực quay về bồn chứa, sàn hạ xuống chậm rãi. Mô hình đơn giản này rất phù hợp với kho hàng mini, xưởng sản xuất, nhà sách, siêu thị tại TP HCM.
Ứng dụng giải quyết ùn tắc hàng hóa
Tại một kho phụ tùng ô tô tại Bình Tân, việc di chuyển linh kiện 200–300kg lên tầng lửng thường xuyên bị chậm trễ khiến đơn hàng ngưng trệ. Kết nối thang nâng 300kg, cao 3 mét giúp nâng công suất vận chuyển lên gấp 5 lần, loại bỏ tốn nhân công khiêng vác.
Kiểm soát tốc độ và an toàn
Van tiết lưu trong hệ thủy lực cho phép điều chỉnh tốc độ nâng hạ, tránh rung lắc mạnh. Công tắc hành trình đặt ở 2 điểm dừng tối đa và tối thiểu bảo đảm sàn không vượt quá giới hạn, giảm rủi ro đồ rơi.
Toàn hệ thống cần kiểm định kỹ thuật an toàn theo QCVN 30:2016/BLĐTBXH và vận hành đúng theo hướng dẫn để giảm tối đa sự cố.

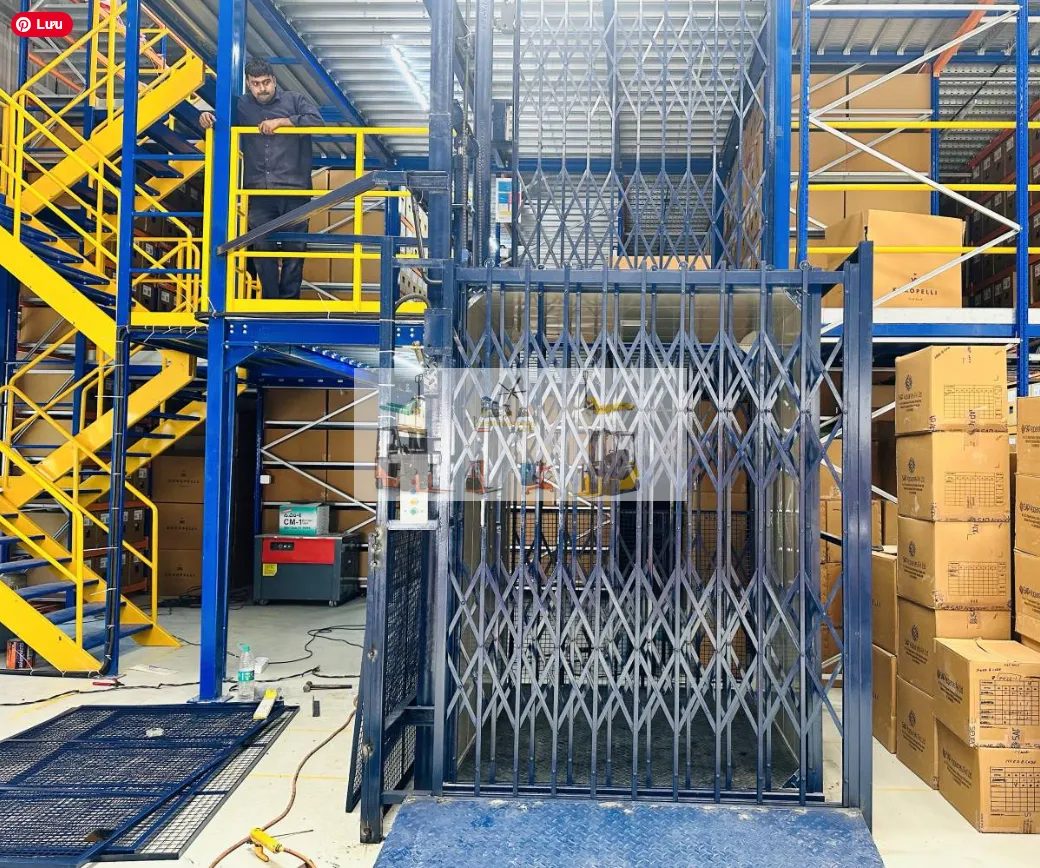

Tiêu chí chọn cấu hình thang nâng cho kho xưởng tại TP HCM
Để đạt hiệu quả cao, chủ kho cần cân nhắc tải trọng, chiều cao nâng, số điểm dừng, kích thước sàn, đặc thù mặt bằng và yêu cầu cửa tầng hoặc hố pit. Bảng so sánh sau giúp khách hàng nắm rõ tiêu chí chính:
| Tiêu chí | Mô tả | Ghi chú |
|---|---|---|
| Tải trọng | Từ 150kg đến 6 tấn | Chọn đúng khung thép và xi lanh phù hợp |
| Chiều cao nâng | 2–6 mét | Xác định số tầng, độ cao trần xưởng |
| Số điểm dừng | 1–4 điểm | Công tắc hành trình tương ứng |
| Kích thước sàn | 750×850mm đến 1800×2000mm | Phù hợp kiện hàng và pallet |
| Hố pit hoặc cửa tầng | Có/không hố pit, cửa tự động hay rào chắn | Yêu cầu xây dựng trước khi lắp |
Khách hàng tự chuẩn bị hố pit, cắt lỗ sàn, gia cố nền và nguồn điện 3 pha. Thiết Bị Việt Nhật hỗ trợ tư vấn kích thước kỹ thuật chi tiết trước khi thi công.
Giải pháp tối ưu
Kinh nghiệm lắp đặt thực tế
Tại một kho phụ kiện điện tử ở huyện Nhà Bè, trần xưởng chỉ cao 3,2m, không có hố pit, đường đi chật hẹp, đội ngũ Việt Nhật khảo sát ghi nhận:
- Ưu tiên dùng hệ ray gắn tường thay vì ray trần để tận dụng kết cấu xà.
- Chọn thang nâng 300kg cao 3m, sàn 750×850mm, phù hợp kiện hộp và khay linh kiện.
- Lắp cửa tầng rào chắn tự động để không xây hố pit, giảm chi phí xây dựng.
Sau khi vận chuyển thiết bị, đội kỹ thuật đấu nối motor 3 pha, cố định khung thép, kiểm tra độ thẳng ray và chạy thử 200 chu kỳ nâng hạ. Kết quả: công suất vận chuyển tăng gấp 4 lần, không còn tình trạng tắc nghẽn, khách hàng hài lòng về tốc độ và an toàn.

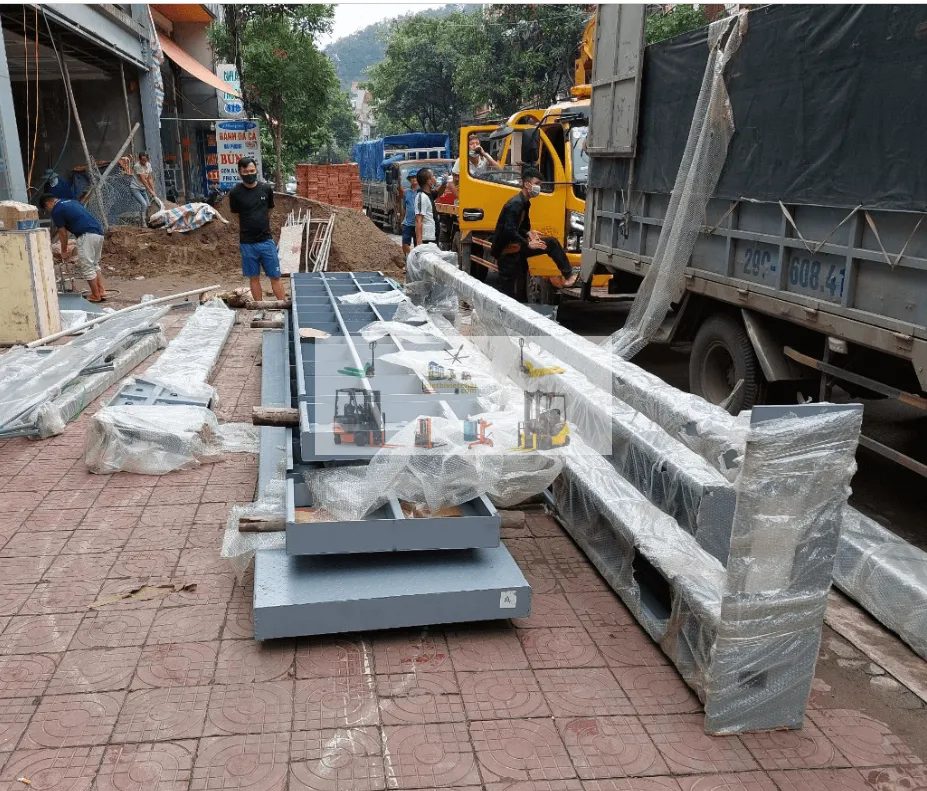

Quy trình lắp đặt và kiểm định
Chuẩn bị mặt bằng
Khách hàng gia cố nền bê tông, khoét lỗ sàn nếu có hố pit, bố trí nguồn điện 3 pha và chống thấm nơi đặt tủ điều khiển.
Lắp đặt thiết bị
Đội kỹ thuật lắp khung thép, ray dẫn hướng, gắn xi lanh, đấu nối bơm, motor và tủ điều khiển. Kiểm tra liên kết bulông, mối hàn, độ thăng bằng của sàn nâng.
Chạy thử và bàn giao
Chạy thử không tải và có tải theo công tắc hành trình, kiểm tra van an toàn, độ rung lắc. Sau khi đủ điều kiện, bên Việt Nhật bàn giao, hướng dẫn vận hành và bảo hành.
Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.
Quy trình lắp đặt tiêu chuẩn
- Khảo sát mặt bằng: Đo đạc chiều cao, kích thước lắp đặt thang (hoặc vị trí dựng khung), kiểm tra nguồn điện 3 pha/1 pha và kết cấu sàn chịu lực.
- Lắp đặt khung cơ khí: Dựng khung cột dẫn hướng, gia cố khung chịu lực và sàn cabin/bàn nâng.
- Lắp đặt hệ thống thủy lực: Định vị xy-lanh thủy lực, lắp đặt trạm nguồn (mô-tơ, bơm dầu, van an toàn chống đứt cáp/tuột áp) và hệ thống dây xích tải.
- Đấu nối hệ thống điện: Lắp tủ điều khiển, các nút bấm gọi tầng, công tắc hành trình giới hạn trên/dưới và các cảm biến an toàn.
- Chạy thử và bàn giao: Chạy không tải, chạy có tải đủ tải trọng định mức của thang, kiểm tra độ êm, tốc độ nâng hạ, độ dừng tầng và bàn giao hướng dẫn vận hành.
Bảng giá tham khảo
| Tải trọng | Hệ thống dẫn động | Giá tham khảo |
|---|---|---|
| 150–500kg | Thủy lực | 87–145 triệu VNĐ |
| Trên 500–1 tấn | Thủy lực | 125–250 triệu VNĐ |
| Trên 1–2 tấn | Thủy lực | 187–350 triệu VNĐ |
| Trên 2–3 tấn | Thủy lực | 250–450 triệu VNĐ |
| Trên 3–4 tấn | Thủy lực | 280–500 triệu VNĐ |
| Trên 4–6 tấn | Thủy lực | 350–600 triệu VNĐ |
Gửi Yêu Cầu Báo Giá!
Để có báo giá chính xác, khách hàng cần cung cấp tải trọng, chiều cao nâng, số điểm dừng, kích thước sàn/cabin, vị trí lắp đặt, hình ảnh mặt bằng và yêu cầu cửa tầng hoặc hố pit nếu có.
Câu hỏi thường gặp
Thang nâng thủy lực có cần hố pit không?
Thang nâng thủy lực có thể lắp đặt không hố pit bằng cách dùng cửa rào chắn tại tầng, phù hợp với kho xưởng mặt bằng chật hẹp. Nếu yêu cầu sàn phẳng, khách hàng có thể xây hố pit trước khi lắp đặt để sàn cabin đạt mặt phẳng.
Thời gian lắp đặt kéo dài bao lâu?
Thời gian lắp đặt phụ thuộc tải trọng và số điểm dừng, thường từ 2–4 ngày làm việc cho cấu hình 1 điểm dừng, test chạy thử. Đội kỹ thuật Việt Nhật thực hiện vận chuyển, lắp đặt miễn phí trong phạm vi hợp đồng.
Thiết bị có chịu được môi trường ẩm ướt?
Khung thép sơn tĩnh điện chống gỉ kết hợp van an toàn và xi lanh thủy lực nhập khẩu chất lượng cao, vận hành ổn định trong môi trường kho hàng có độ ẩm cao. Khách nên đảm bảo phòng máy bơm khô ráo.
Có cung cấp chứng nhận CO/CQ và kiểm định?
Thiết Bị Việt Nhật cung cấp đầy đủ CO/CQ nhập khẩu và hỗ trợ kiểm định kỹ thuật an toàn theo QCVN 30:2016/BLĐTBXH do đơn vị kiểm định độc lập xác nhận theo hồ sơ thiết bị và điều kiện lắp đặt thực tế.
Có thể nâng được pallet hay container không?
Thang nâng thủy lực phù hợp với pallet chuẩn kích thước sàn cabin. Với container hay kiện hàng lớn, khách hàng cần báo rõ kích thước để Việt Nhật tùy chỉnh sàn hoặc sử dụng dòng tải trọng lớn hơn.
Chi phí bảo trì định kỳ ra sao?
Bảo trì thiết bị thủy lực gồm kiểm tra dầu thủy lực, xi lanh, van, motor điện. Việt Nhật có gói bảo trì hàng năm với chi phí thỏa thuận sau khi khảo sát thực tế.
Có yêu cầu điện áp riêng không?
Thang nâng thủy lực sử dụng điện 3 pha 380V. Khách hàng tự chuẩn bị nguồn điện, dây dẫn và bảng điện phụ để đấu nối an toàn.
cấu tạo thang nâng hàng tại tp.hcm là khung tham khảo chi tiết giúp chủ kho đánh giá và lên kế hoạch lắp đặt thang nâng thủy lực phù hợp với đặc thù kho xưởng TP HCM, nâng cao hiệu quả lưu thông và an toàn lao động.
