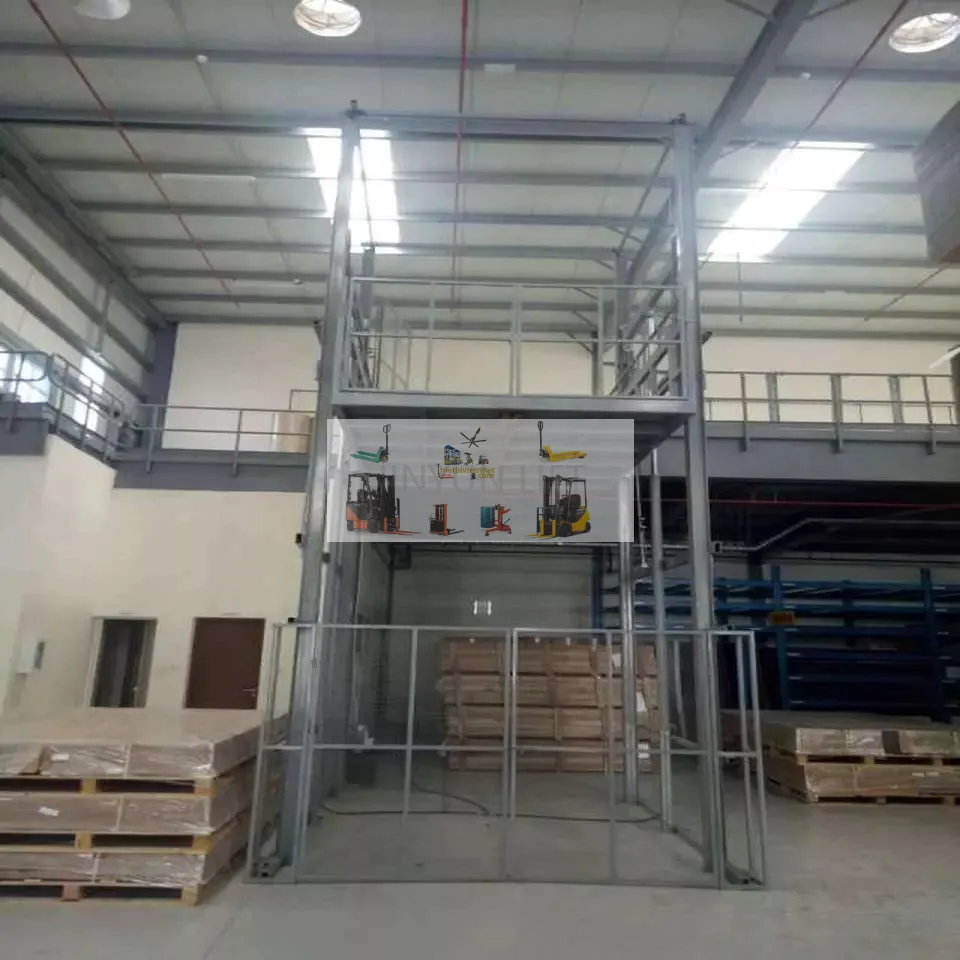

Cấu tạo thang nâng hàng trọn gói tại TP HCM: tổng quan hệ thống thủy lực

cấu tạo thang nâng hàng trọn gói tại tp.hcm bao gồm hệ thống thủy lực nhập khẩu nguyên chiếc, khung thép chịu lực, sàn nâng chuyên dụng, xi lanh, bơm, van an toàn, tủ điều khiển và ray dẫn hướng. Quy trình trọn gói từ khảo sát mặt bằng, lắp đặt đến kiểm định kỹ thuật, giúp kho nội thành vận hành an toàn và hiệu quả.

Lựa chọn cấu hình và tiêu chí thiết kế thang nâng hàng thủy lực

Trước khi lắp đặt thang nâng hàng trọn gói tại TP HCM, chủ kho cần xác định tải trọng và chiều cao nâng phù hợp. Việc lựa chọn xi lanh thủy lực với hành trình chính xác và sàn nâng có kích thước tương ứng sẽ giảm thiểu rủi ro quá tải và đảm bảo tuổi thọ thiết bị. Đồng thời, công tắc hành trình tại mỗi điểm dừng phải được bố trí hợp lý để bảo vệ hàng hóa và nhân công.

Tiếp theo, chủ đầu tư phải xem xét yêu cầu hố pit hoặc giải pháp không pit. Với kho có trần thấp và nền mỏng, không gian đào pit giới hạn, ta có thể bố trí ray dẫn hướng ngoài sàn hoặc gia cố hố pit sâu 150–200mm. Công đoạn này cần khảo sát thực tế mặt bằng và tham khảo hồ sơ kỹ thuật của xi lanh.

Cuối cùng, tiêu chí về số điểm dừng ảnh hưởng trực tiếp đến hệ điện và van an toàn. Mỗi tầng dừng cần công tắc hành trình và điều khiển lập trình. Việc này giúp tiết kiệm thời gian vận hành và giảm sai sót khi người vận hành định vị sàn từng tầng.

GIẢI PHÁP TỐI ƯU

Thang nâng hàng thủy lực 500kg cao 4m

Giải pháp phù hợp kho nội thành TP HCM cần nâng tải 500kg lên cao 4m, đảm bảo vận hành ổn định với xi lanh thủy lực nhập khẩu, bơm và van an toàn tích hợp, ray dẫn hướng chịu lực. Hệ thống trọn gói bao gồm lắp đặt, chạy thử và kiểm định. Vui lòng gửi tải trọng, chiều cao nâng, số điểm dừng và hình ảnh mặt bằng để nhận báo giá chính xác.

Báo giá và tư vấn 0588 388 388 Nhận tư vấn cấu hình

Tình huống tư vấn điển hình

Tại một kho phân phối linh kiện điện tử ở quận 5, TP HCM, chủ kho gặp khó khi hàng hóa phải vận chuyển lên tầng lửng cao 4,5m nhưng nền không cho phép đào hố pit sâu. Mỗi ngày, nhân viên phải khiêng tay vài trăm kiện nhỏ, làm phát sinh chi phí nhân công và chậm trễ đơn hàng.

Đội kỹ thuật Thiết Bị Việt Nhật khảo sát mặt bằng, xác định giải pháp sử dụng xi lanh thủy lực nhập khẩu, ray dẫn hướng ngoài sàn và cấu hình ELP1-5.0M (1 tấn, nâng 5m) để lắp đặt không cần pit. Phương án này giữ nguyên nền móng, rút ngắn thời gian thi công và đảm bảo công tắc hành trình ở trệt và lửng.

Sau khi lắp đặt hoàn tất, thiết bị được chạy thử và kiểm định kỹ thuật an toàn theo quy định áp dụng, tham chiếu QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng. Kết quả là chu trình vận chuyển được rút ngắn 70%, giảm sự cố trượt tải.

Bảng giá hệ thống thang nâng hàng trọn gói tại TP HCM

Dưới đây là bảng giá tham khảo cho các cấu hình thang nâng hàng thủy lực phổ biến nhập khẩu nguyên chiếc do Thiết Bị Việt Nhật cung cấp tại TP HCM, đã bao gồm VAT 8%.

Gửi Yêu Cầu Báo Giá!

Sản phẩm: Cấu tạo thang nâng hàng trọn gói tại TP HCM: tổng quan hệ thống thủy lực

Họ và Tên *

Số điện thoại *

Email

Số lượng

Đơn vị số lượng Cái Bộ Chiếc

Tải trọng * -- Chọn tải trọng -- 300kg 500kg 1 tấn (1.000kg) 1,5 tấn (1.500kg) 2 tấn (2.000kg) 2,5 tấn (2.500kg) 3 tấn (3.000kg) 4 – 6 tấn / tải khác (nhập riêng)

Chiều cao nâng * -- Chọn chiều cao -- 3 mét 3,3 mét 4 mét 5 mét 6 mét Khác (nhập riêng)

Kích thước cabin * -- Chọn tải trọng trước --

Chọn tải trọng và chiều cao để xem giá tham khảo.

Địa chỉ

Ghi chú

Mã bảo mật *

Gửi Yêu Cầu!

Để có báo giá chính xác, khách hàng cần cung cấp tải trọng, chiều cao nâng, số điểm dừng, kích thước sàn, vị trí lắp đặt, hình ảnh mặt bằng và yêu cầu cửa tầng hoặc hố pit nếu có.

Các bước khảo sát và lắp đặt đảm bảo an toàn

Giai đoạn đầu tiên là khảo sát mặt bằng: đo đạc vị trí lắp đặt, kiểm tra đàn hồi nền và xác định khả năng đào hố pit. Với nhà kho nội thành, đơn vị cần lập sơ đồ vị trí ray dẫn hướng và điểm neo, đồng thời đo điện 3 pha sẵn có. Mọi thông số này ảnh hưởng đến lựa chọn xi lanh và khung thép.

Tiếp theo, đội lắp đặt nhập khẩu xi lanh, bơm và tủ điều khiển về, tiến hành gia cố nền, khoan lỗ neo và lắp ray dẫn hướng. Sau khi lắp khung và sàn nâng, kỹ thuật viên đấu nối hệ thống thủy lực, điều chỉnh van an toàn và thiết lập công tắc hành trình.

Sau khi hoàn thiện kết cấu, thiết bị được chạy thử ở mức tải 110% tải trọng định mức và kiểm định kỹ thuật an toàn theo quy định áp dụng, tham chiếu QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng. Toàn bộ quy trình kết thúc bằng bàn giao, hướng dẫn vận hành và bảo hành.

Quy trình lắp đặt tiêu chuẩn

1. Khảo sát mặt bằng: Đo đạc chiều cao, kích thước lắp đặt thang (hoặc vị trí dựng khung), kiểm tra nguồn điện 3 pha/1 pha và kết cấu sàn chịu lực.
2. Lắp đặt khung cơ khí: Dựng khung cột dẫn hướng, gia cố khung chịu lực và sàn cabin/bàn nâng.
3. Lắp đặt hệ thống thủy lực: Định vị xy-lanh thủy lực, lắp đặt trạm nguồn (mô-tơ, bơm dầu, van an toàn chống đứt cáp/tuột áp) và hệ thống dây xích tải.
4. Đấu nối hệ thống điện: Lắp tủ điều khiển, các nút bấm gọi tầng, công tắc hành trình giới hạn trên/dưới và các cảm biến an toàn.
5. Chạy thử và bàn giao: Chạy không tải, chạy có tải đủ tải trọng định mức của thang, kiểm tra độ êm, tốc độ nâng hạ, độ dừng tầng và bàn giao hướng dẫn vận hành.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng Hàng 500kg (0.5 Tấn) Giá Tốt | THIẾT BỊ VIỆT NHẬTThang nâng hàng 500kg là một trong những thiết bị nâng hạ được tìm kiếm nhiều nhất, đáp ứng nhu cầu vận chuyển hàng hóa tải trọng trung bình tại các nhà xưởng, kho bãi, cửa hàng và…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Câu hỏi thường gặp

Thang nâng thủy lực gồm những bộ phận chính nào?

Thang nâng thủy lực bao gồm motor điện, bơm thủy lực, bình chứa dầu, xi lanh thủy lực, van an toàn, tủ điều khiển và công tắc hành trình. Phần khung thép chịu lực và sàn nâng chuyên dụng kết hợp ray dẫn hướng đảm bảo độ ổn định. Ngoài ra, tùy mặt bằng, thiết bị có thêm cửa tầng hoặc rào chắn để đảm bảo an toàn khi vận hành.

Nguyên lý hoạt động và điểm chú ý khi vận hành?

Thang nâng hàng thủy lực hoạt động dựa trên áp lực dầu: motor điện cấp nguồn cho bơm, dầu được đẩy vào xi lanh khiến piston di chuyển sàn nâng. Khi hạ tải, van xả điều tiết dầu trở về bình chứa. Vận hành cần tuân thủ đúng hướng dẫn van một chiều, kiểm tra áp suất và không vượt tải trọng định mức để tránh hiện tượng trượt hoặc rò rỉ dầu.

Tiêu chuẩn, quy chuẩn an toàn bắt buộc khi lắp/kiểm định tại VN là gì và hồ sơ cần xuất trình?

Cần tham chiếu QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng, đồng thời kiểm định kỹ thuật an toàn theo quy định áp dụng. Hồ sơ nghiệm thu gồm chứng nhận xuất xưởng của thiết bị, bản vẽ lắp đặt, báo cáo kết quả thử tải và biên bản kiểm định. Đơn vị lắp đặt sẽ hỗ trợ hoàn thiện hồ sơ khi bàn giao.

Những thành phần dễ hỏng hoặc đòi hỏi bảo dưỡng?

Các chi tiết tiếp xúc với dầu như phớt xi lanh, ống dẫn thủy lực và van thường cần thay thế hoặc kiểm tra định kỳ để tránh rò rỉ. Ngoài ra, các mối hàn khung và ray dẫn hướng cần được kiểm tra mòn bề mặt, bôi trơn bánh xe và siết chặt neo. Việc bảo dưỡng đúng hạn giúp tránh sự cố gián đoạn vận hành.

Khi lắp trong kho cần yêu cầu nền móng, ray dẫn hướng, khoảng cách an toàn, điểm neo như thế nào?

Nền móng phải chịu lực bánh xe và khung thép, thường gia cố bê tông M300 dày tối thiểu 150mm. Ray dẫn hướng cần đặt song song và cách tường 50–100mm, neo cố định vào tường chịu lực. Khoảng cách an toàn quanh thiết bị tối thiểu 500mm để thao tác và bảo trì. Mọi vị trí neo cần tính đến tải trọng động do thang nâng tạo ra.

Quy trình kiểm định, thử tải và tần suất kiểm tra định kỳ ra sao?

Thử tải ban đầu được thực hiện ở 110% tải trọng định mức nhằm đánh giá hệ thống thủy lực và khung chịu lực. Sau đó, kiểm định kỹ thuật an toàn theo quy định áp dụng và biên bản nghiệm thu mới được cấp. Định kỳ 6–12 tháng, chủ sở hữu nên kiểm tra áp suất dầu, độ kín van và độ cứng khung để đảm bảo thiết bị vận hành ổn định.

cấu tạo thang nâng hàng trọn gói tại tp.hcm và bước tiếp theo

Việc hiểu rõ cấu tạo thang nâng hàng trọn gói tại TP HCM giúp chủ kho lựa chọn giải pháp chính xác, giảm rủi ro và tối ưu chi phí vận hành. Vui lòng gửi tải trọng, chiều cao nâng, số điểm dừng, kích thước sàn và hình ảnh mặt bằng để nhận tư vấn chi tiết và báo giá. Liên hệ 0588 388 388 ngay hôm nay.

Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.
