Cấu tạo thang nâng hàng uy tín tại TP HCM cho kho trần thấp và nền mỏng

cấu tạo thang nâng hàng uy tín tại tp.hcm được Thiết Bị Việt Nhật nhập khẩu nguyên chiếc, gồm motor điện, bơm thủy lực, xi lanh, van an toàn và ray dẫn hướng. Thiết bị vận hành ổn định, phù hợp kho có trần thấp và nền bê tông mỏng, giúp nâng hàng lên tầng lửng cao 5 mét mà không cần hố pit.

Phân tích chi tiết cấu tạo thang nâng thủy lực

Thang nâng hàng thủy lực nhập khẩu nguyên chiếc từ Thiết Bị Việt Nhật gồm motor điện, bơm thủy lực, xi lanh thủy lực, van an toàn và ray dẫn hướng, được điều khiển qua tủ điện tích hợp công tắc hành trình. Các bộ phận này phối hợp chặt chẽ để tạo lực nâng ổn định, giảm rủi ro và hỗ trợ vận hành an toàn hơn.

Motor điện của thang nâng hàng được lựa chọn loại công suất phù hợp với tải trọng khai báo để duy trì áp suất dầu ổn định trong hệ thống. Công suất motor quyết định lưu lượng dầu do bơm thủy lực tạo ra, ảnh hưởng trực tiếp đến tốc độ nâng và khả năng duy trì áp lực khi tải liên tục. Nếu chọn motor quá nhỏ, áp suất không đủ sẽ làm giảm tốc độ vận hành và gia tăng nhiệt độ dầu, gây mài mòn phớt và giảm tuổi thọ thiết bị. Do đó, Thiết Bị Việt Nhật nhập khẩu motor chuẩn hiệu, phối hợp bơm và xi lanh tối ưu để giảm hao hụt năng lượng và hỗ trợ vận hành an toàn hơn.

Xi lanh thủy lực là thành phần chịu lực trực tiếp, gồm ty ben, piston và buồng chứa dầu đặc biệt. Khi bơm thủy lực đẩy dầu qua van một chiều, xilanh mở rộng, nâng cabin hàng lên theo hành trình ty ben đã định. Van an toàn tích hợp ngăn ngừa áp suất vượt giới hạn cho phép, giảm rủi ro vỡ phớt và rò dầu. Thiết kế xy lanh chất lượng cao, ty ben mạ crom chống mài mòn cùng gioăng phớt chịu nhiệt giúp đảm bảo hiệu suất ổn định, dễ bảo dưỡng định kỳ mà vẫn giảm thiểu thời gian ngừng máy.

Ray dẫn hướng và khung kết cấu gồm thép I hoặc thép hộp sơn tĩnh điện, đảm bảo độ cứng vững khi nâng tải trọng cao. Tủ điều khiển được liên kết với công tắc hành trình nhằm xác định chính xác điểm dừng trên mỗi tầng, bảo đảm an toàn khi đến vị trí mong muốn. Phần sàn hoặc cabin nâng được gia công theo kích thước thực tế của khách hàng, phù hợp với pallet và kiện hàng. Cửa tầng hoặc rào chắn tự động khóa khi thiết bị vận chuyển, ngăn chặn sự cố rơi tải và tăng khả năng vận hành an toàn.

Phần mềm điều khiển đơn giản giúp vận hành nhanh chóng, tích hợp phanh thủy lực hỗ trợ hãm tải khi dừng đột ngột. Thiết bị cần được kiểm định kỹ thuật an toàn theo quy định áp dụng và tham chiếu QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng để giảm rủi ro trong quá trình sử dụng.

GIẢI PHÁP TỐI ƯU

Thang nâng hàng thủy lực 500kg cao 5 mét

Phù hợp kho xưởng trần thấp, nền mỏng. Model ELP0.5-5.0M gồm xi lanh thủy lực, van an toàn và ray dẫn hướng, thiết kế gọn, nâng hàng đến tầng lửng. Vui lòng gửi tải trọng, chiều cao, số điểm dừng, kích thước cabin, hình ảnh mặt bằng để báo giá chính xác.

Báo giá và tư vấn 0588 388 388 Nhận tư vấn cấu hình

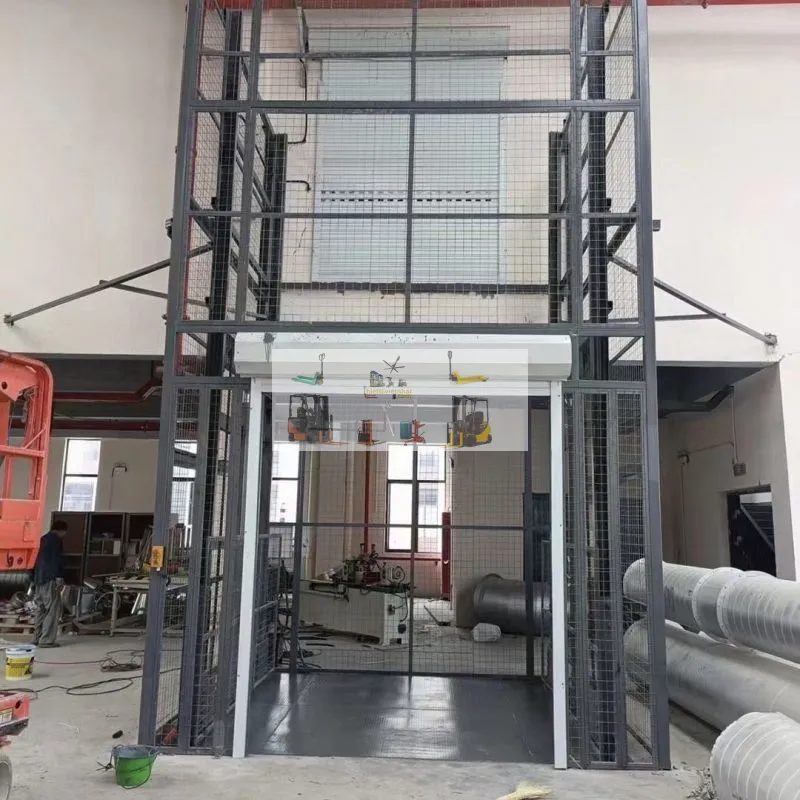

So sánh tiêu chí chọn cấu hình phù hợp cho kho tại TP HCM

Để chọn cấu hình thang nâng thủy lực phù hợp cho kho tại TP HCM, cần cân nhắc tải trọng, chiều cao nâng, số điểm dừng và điều kiện mặt bằng như hố pit và nền móng.

Tải trọng khai báo quyết định số lượng và đường kính xy lanh thủy lực, ảnh hưởng trực tiếp đến giá thành và hiệu suất vận hành. Với tải trọng 300kg hệ thống thường dùng một xy lanh đơn, phù hợp nâng vật liệu nhẹ như kiện nhỏ. Khi nâng tải 1 tấn hoặc 2 tấn, cần sử dụng xy lanh đôi hoặc song song để phân bổ lực đều, tránh lệch tải, giảm mài mòn và giữ tốc độ leo hành ổn định.

Chiều cao nâng và số điểm dừng quyết định chiều dài ray dẫn hướng và vị trí lắp công tắc hành trình. Mỗi điểm dừng cần công tắc riêng để thang dừng chính xác, bảo vệ hàng hóa. Với chiều cao trên 4 mét, ray dẫn hướng thường gia cố thêm khung đỡ giữa các tầng. Nếu không xây hố pit, chọn loại không hố pit với cabin nâng cao sẵn để phù hợp nền bê tông mỏng và trần thấp.

Diện tích cabin và sàn nâng phải đáp ứng kích thước pallet, kiện hàng và không cản trở lối đi. Khách hàng cần cung cấp kích thước sàn/cabin để đội khảo sát lên bản vẽ chi tiết. Nguồn điện 3 pha, 380V, thường đủ cho motor 1,5–3kW, nhưng cần kiểm tra công suất lưới điện để tránh quá tải lưới. Phương án không hố pit thường thích hợp khi nền mỏng và trần thấp.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng Hàng Trong Nhà 500kg Nhập Khẩu Lắp Đặt Trọn GóiThang nâng hàng trong nhà 500kg là giải pháp vận chuyển hàng hóa, xe đẩy, linh kiện, nguyên liệu và thành phẩm giữa các tầng tại kho, cửa hàng và nhà xưởng. Thiết bị nhập khẩu, sử …Hotline: 0588 388 388NHẬN ƯU ĐÃI

Tình huống tư vấn điển hình

Tại một kho hàng thiết bị y tế ở quận Thủ Đức, chủ xưởng cần nâng pallet nặng 400kg từ sàn lên tầng lửng cao 4,5 mét. Mặt bằng kho không có hố pit, nền bê tông dày chỉ 15cm, trần cao 5,2 mét, nên phương án cần linh hoạt để không cắt sàn và đảm bảo khoảng cách an toàn cho hoạt động nâng hạ.

Đội ngũ kỹ thuật Thiết Bị Việt Nhật khảo sát cho thấy nền yếu và không thể khoan hố pit, nguồn điện 3 pha sẵn sàng. Thiết Bị Việt Nhật đề xuất thang nâng thủy lực 500kg model ELP0.5-5.0M với bộ xy lanh đơn, ray dẫn hướng gia cố và cabin kích thước 1,2×1,4 mét, tích hợp van an toàn và phanh thủy lực giúp dừng chính xác tại tầng lửng.

Sau khi thống nhất cấu hình, Thiết Bị Việt Nhật nhập khẩu nguyên chiếc, vận chuyển và lắp đặt hoàn chỉnh, đấu nối nguồn, chạy thử tải 120% và bàn giao cùng hướng dẫn vận hành. Thiết bị hoạt động ổn định, giảm thiểu thời gian chờ và đảm bảo an toàn cho công nhân.

Bảng giá hệ thống

Gửi Yêu Cầu Báo Giá!

Sản phẩm: Cấu tạo thang nâng hàng uy tín tại TP HCM cho kho trần thấp và nền mỏng

Họ và Tên *

Số điện thoại *

Email

Số lượng

Đơn vị số lượng Cái Bộ Chiếc

Tải trọng * -- Chọn tải trọng -- 300kg 500kg 1 tấn (1.000kg) 1,5 tấn (1.500kg) 2 tấn (2.000kg) 2,5 tấn (2.500kg) 3 tấn (3.000kg) 4 – 6 tấn / tải khác (nhập riêng)

Chiều cao nâng * -- Chọn chiều cao -- 3 mét 3,3 mét 4 mét 5 mét 6 mét Khác (nhập riêng)

Kích thước cabin * -- Chọn tải trọng trước --

Chọn tải trọng và chiều cao để xem giá tham khảo.

Địa chỉ

Ghi chú

Mã bảo mật *

Gửi Yêu Cầu!

Để có báo giá chính xác, khách hàng cần cung cấp tải trọng, chiều cao nâng, số điểm dừng, kích thước sàn/cabin, vị trí lắp đặt, hình ảnh mặt bằng và yêu cầu cửa tầng hoặc hố pit nếu có.

Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.

Quy trình lắp đặt tiêu chuẩn

1. Khảo sát mặt bằng: Đo đạc chiều cao, kích thước lắp đặt thang (hoặc vị trí dựng khung), kiểm tra nguồn điện 3 pha/1 pha và kết cấu sàn chịu lực.
2. Lắp đặt khung cơ khí: Dựng khung cột dẫn hướng, gia cố khung chịu lực và sàn cabin/bàn nâng.
3. Lắp đặt hệ thống thủy lực: Định vị xy-lanh thủy lực, lắp đặt trạm nguồn (mô-tơ, bơm dầu, van an toàn chống đứt cáp/tuột áp) và hệ thống dây xích tải.
4. Đấu nối hệ thống điện: Lắp tủ điều khiển, các nút bấm gọi tầng, công tắc hành trình giới hạn trên/dưới và các cảm biến an toàn.
5. Chạy thử và bàn giao: Chạy không tải, chạy có tải đủ tải trọng định mức của thang, kiểm tra độ êm, tốc độ nâng hạ, độ dừng tầng và bàn giao hướng dẫn vận hành.

Câu hỏi thường gặp

Thang nâng thủy lực gồm những bộ phận chính nào?

Thang nâng hàng thủy lực gồm motor điện, bơm thủy lực, van an toàn, xi lanh thủy lực, ray dẫn hướng, tủ điều khiển, công tắc hành trình, sàn nâng và cửa tầng. Các bộ phận phối hợp: motor và bơm tạo áp suất, van an toàn ngăn quá tải, xi lanh nâng hạ, ray giữ ổn định, tủ điều khiển và công tắc hành trình định vị điểm dừng, cửa tầng ngăn rơi hàng.

Nguyên lý hoạt động và điểm chú ý khi vận hành thang nâng thủy lực?

Thang nâng thủy lực hoạt động dựa trên nguyên lý bơm đẩy dầu vào buồng xy lanh qua van một chiều, xi lanh mở rộng đẩy piston nâng tải. Khi hạ, van xả mở, dầu trở về bình chứa. Cần chú ý kiểm tra van an toàn, phớt xy lanh, vặn mở van từ từ để giảm sốc, không vượt quá tải trọng, vận hành đúng quy trình để tránh rò dầu và mòn sớm các chi tiết thủy lực.

Tiêu chuẩn, quy chuẩn an toàn bắt buộc khi lắp và kiểm định thang nâng hàng tại Việt Nam là gì?

Tiêu chuẩn bắt buộc gồm QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng và TCVN 6396-31:2020 về thang máy chở hàng. Hồ sơ cần bản vẽ kỹ thuật, giấy chứng nhận chất lượng nhập khẩu và biên bản đo tải thử. Đơn vị kiểm định kỹ thuật an toàn theo quy định áp dụng để cấp chứng nhận phù hợp điều kiện lắp đặt thực tế.

Những thành phần dễ hỏng và đòi hỏi bảo dưỡng định kỳ của thang nâng thủy lực?

Những thành phần dễ hỏng cần bảo dưỡng gồm phớt xy lanh, ống dẫn dầu, van an toàn, dầu thủy lực và mối hàn khung. Phớt và gioăng dễ mòn gây rò dầu nên kiểm tra, thay thế sau mỗi 6–12 tháng. Ống dẫn và van cần vệ sinh, bôi mỡ đúng chủng loại để duy trì áp suất, còn mối hàn khung thép sơn tĩnh điện cần kiểm tra nứt vỡ để kịp thời gia cố.

Khi lắp thang nâng trong kho cần yêu cầu nền móng và ray dẫn hướng như thế nào?

Cần nền móng bê tông cường độ cao tối thiểu M250 và dày ít nhất 100mm để chịu tải động. Ray dẫn hướng phải được gắn cố định vào khung thép hoặc tường chịu lực, khoảng cách giữa ray và tường tối thiểu 50mm. Điểm neo cần tuân thủ bản vẽ kỹ thuật, sử dụng bu lông nở đạt chất lượng. Khoảng cách an toàn quanh thiết bị nên để trống 0,5–1m để vận hành và bảo trì.

Kiểm định, thử tải và tần suất kiểm tra định kỳ thực hiện ra sao?

Kiểm định thang nâng hàng cần tuân thủ kiểm định kỹ thuật an toàn theo quy định áp dụng, bao gồm thử tải 125% tải định mức, kiểm tra áp suất mạch dầu, độ kín ống dẫn và căng bu lông neo. Tần suất kiểm tra định kỳ nên sau 6 tháng đầu và không quá 12 tháng/lần. Ngoài ra, sau di dời thiết bị hoặc điều chỉnh cấu hình, cần thử tải và kiểm định lại.

Trường hợp dùng nhiều xy lanh thủy lực làm sao để đồng bộ nâng không bị lệch tải?

Để đồng bộ nâng khi sử dụng nhiều xy lanh, hệ thống được thiết kế kết nối song song mạch dầu qua bộ chia áp kép (manifold) và van cân bằng áp suất. Căn chỉnh áp suất riêng cho mỗi van điều tiết và thử tải đồng bộ để đảm bảo xy lanh hoạt động cùng tốc độ, tránh lệch tải, giảm nguy cơ kẹt piston và gia tăng tuổi thọ thiết bị.

cấu tạo thang nâng hàng uy tín tại tp.hcm đáp ứng mọi yêu cầu vận hành chuyên nghiệp

Quý khách ở TP HCM có nhu cầu tìm hiểu chi tiết cấu tạo thang nâng hàng uy tín tại tp.hcm và khảo sát mặt bằng xin vui lòng gửi thông số tải trọng, chiều cao nâng, số điểm dừng, kích thước sàn/cabin, hình ảnh mặt bằng và yêu cầu cửa tầng hoặc hố pit (nếu có) để được báo giá chính xác. Hoặc liên hệ hotline 0588 388 388 để nhận tư vấn cấu hình miễn phí.
