Cấu Tạo Thang nâng 1 tấn không hố pit – Giải Thích Chi Tiết Từng Bộ Phận

Thang nâng 1 tấn không hố pit cấu tạo gồm những bộ phận nào – đây là câu hỏi được hàng trăm chủ xưởng, quản lý kho và chủ đầu tư đặt ra trước khi quyết định đầu tư một hệ thống nâng hạ hàng hóa cho nhà máy. Hiểu rõ từng bộ phận bên trong thiết bị không chỉ giúp bạn đánh giá chất lượng sản phẩm ngay từ khâu báo giá, mà còn chủ động hơn trong việc bảo trì, xử lý sự cố và kéo dài tuổi thọ vận hành. Bài viết dưới đây phân tích chi tiết cấu trúc bên trong thang nâng 1 tấn không hố pit, giúp bạn nắm rõ mọi linh kiện cốt lõi trước khi đưa ra quyết định cuối cùng.

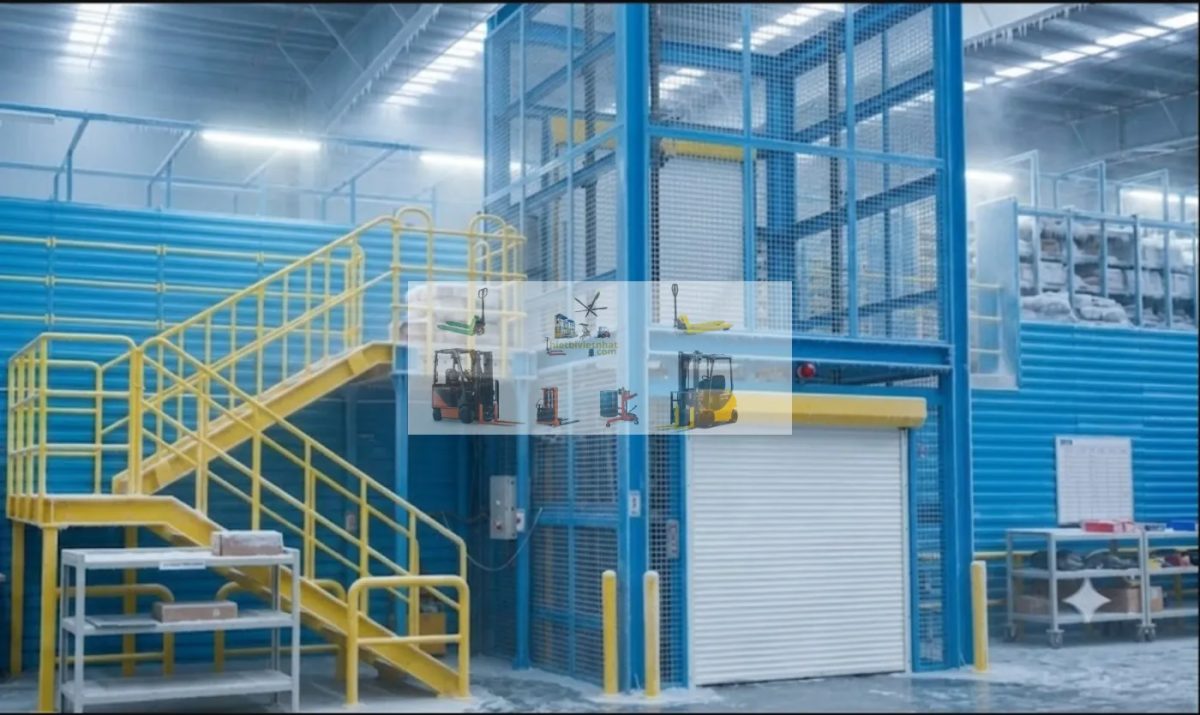

Tổng Quan Về Thang Nâng 1 Tấn Không Hố Pit Và Nguyên Lý Thủy Lực

Thang nâng 1 tấn không hố pit (hay còn gọi là thang nâng hàng 1000kg) là thiết bị nâng hạ hàng hóa giữa các tầng, sử dụng hệ thống dẫn động thủy lực thay vì cáp kéo truyền thống. Điểm khác biệt lớn nhất nằm ở chỗ: thiết bị không cần đào hố pit sâu dưới nền, không cần phòng máy riêng trên nóc – tiết kiệm tối đa chi phí xây dựng và thời gian thi công cho nhà xưởng.

Nguyên lý hoạt động cốt lõi dựa trên áp suất dầu thủy lực. Motor điện quay bơm dầu → dầu được nén vào xi lanh thủy lực → piston đẩy cabin đi lên theo ray dẫn hướng. Khi hạ xuống, van điều khiển xả dầu từ từ, cabin hạ nhẹ nhàng nhờ trọng lực và van tiết lưu kiểm soát tốc độ. Toàn bộ lực nén dồn xuống đáy nền – đây chính là lý do thang thủy lực an toàn vượt trội so với thang cáp kéo khi vận chuyển hàng hóa nặng.

Với tải trọng 1000kg (1 tấn), đây là mức tải phổ biến nhất tại các nhà xưởng vừa và lớn – đủ sức nâng pallet hàng tiêu chuẩn, thùng carton công nghiệp, linh kiện máy móc hay nguyên vật liệu sản xuất. Thiết kế không hố pit giúp lắp đặt ngay trên nền nhà xưởng hiện hữu mà không cần phá dỡ kết cấu, rút ngắn thời gian triển khai xuống còn 5-10 ngày làm việc.

Phân Tích Chi Tiết Từng Bộ Phận Cấu Tạo Thang Nâng 1 Tấn Không Hố Pit

Để trả lời trọn vẹn câu hỏi "cấu trúc bên trong thang nâng 1 tấn không hố pit hoạt động ra sao", chúng ta cần mổ xẻ từng cụm linh kiện chính tạo nên hệ thống. Mỗi bộ phận đều đảm nhận một chức năng riêng biệt, phối hợp nhịp nhàng để đảm bảo chu trình nâng – hạ diễn ra an toàn, êm ái và bền bỉ suốt hàng chục năm vận hành.

Xi Lanh Thủy Lực – Trái Tim Của Hệ Thống Nâng Hạ

Xi lanh thủy lực là bộ phận quan trọng nhất, chịu trách nhiệm trực tiếp tạo ra lực đẩy để nâng cabin cùng hàng hóa lên cao. Cấu tạo gồm thân xi lanh bằng thép cường lực, bên trong chứa piston di chuyển lên xuống nhờ áp suất dầu. Đối với tải trọng 1 tấn, xi lanh thường có đường kính trong từ 100mm – 140mm, hành trình piston tùy thuộc chiều cao nâng yêu cầu.

Phớt (seal) bao kín xi lanh được làm từ cao su chịu dầu chuyên dụng, ngăn rò rỉ dầu thủy lực trong suốt quá trình vận hành. Chất lượng phớt quyết định trực tiếp đến tuổi thọ xi lanh – sản phẩm nhập khẩu chính hãng thường sử dụng phớt Parker hoặc NOK với khả năng chịu áp cao, chịu nhiệt tốt.

Motor Điện – Nguồn Động Lực Chính

Motor điện (động cơ điện) có nhiệm vụ quay bơm dầu thủy lực, tạo ra áp suất cần thiết để nâng tải. Với thang nâng 1 tấn, motor thường có công suất từ 3.7kW – 5.5kW, sử dụng điện 3 pha 380V. Motor được thiết kế chạy gián đoạn (intermittent duty) – chỉ hoạt động khi nâng hàng lên, khi hạ xuống motor không cần chạy vì cabin hạ nhờ trọng lực và van điều khiển.

Điều này mang lại lợi ích kinh tế rõ rệt: tiêu hao điện năng cực thấp, chi phí vận hành chỉ bằng khoảng 30-40% so với thang cáp kéo cùng tải trọng. Một ca làm việc 8 tiếng với tần suất nâng hạ trung bình, motor chỉ thực sự chạy khoảng 1-2 tiếng.

Bơm Dầu Thủy Lực – Cơ Quan Chuyển Đổi Năng Lượng

Bơm dầu là "cầu nối" giữa motor điện và xi lanh. Khi motor quay, bơm hút dầu từ thùng chứa → nén và đẩy dầu vào xi lanh với áp suất cao. Loại bơm phổ biến nhất trên thang nâng 1 tấn là bơm bánh răng (gear pump) hoặc bơm cánh gạt (vane pump), áp suất làm việc từ 140 – 210 bar.

Bơm dầu chất lượng cao chạy êm, ít rung, tuổi thọ lên đến hàng chục nghìn giờ. Ngược lại, bơm kém chất lượng sẽ phát ra tiếng ồn lớn, nhanh mòn và gây sụt áp – khiến thang nâng chậm, yếu, thậm chí không đạt đủ tải trọng định mức.

Ray Dẫn Hướng – Xương Sống Của Toàn Bộ Hệ Thống

Ray dẫn hướng là các thanh thép hình chữ I hoặc chữ U được lắp đặt thẳng đứng từ tầng dưới lên tầng trên. Cabin di chuyển dọc theo ray nhờ hệ thống con lăn dẫn hướng (guide rollers) gắn ở 4 góc. Ray phải đảm bảo độ thẳng tuyệt đối – sai lệch cho phép không quá 1mm/mét dài.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng 5000kg (5 Tấn) Không Hố Pit: Sỉ Lẻ Lắp Đặt Miễn Phí Toàn QuốcThang nâng 5000kg (5 tấn)) không hố pit [Kiểm định lắp đặt miễn phí] là giải pháp phù hợp cho doanh nghiệp cần nâng hạ hàng hóa tải trọng lớn nhưng không muốn đào hố pit sâu, không…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Đối với thang nâng 1 tấn, ray thường sử dụng thép hộp dày từ 4mm – 6mm, được mạ kẽm hoặc sơn tĩnh điện chống gỉ. Hệ thống ray được neo chặt vào tường hoặc khung thép độc lập bằng bu lông cường độ cao, đảm bảo chịu được tải trọng động gấp ít nhất 2 lần tải định mức.

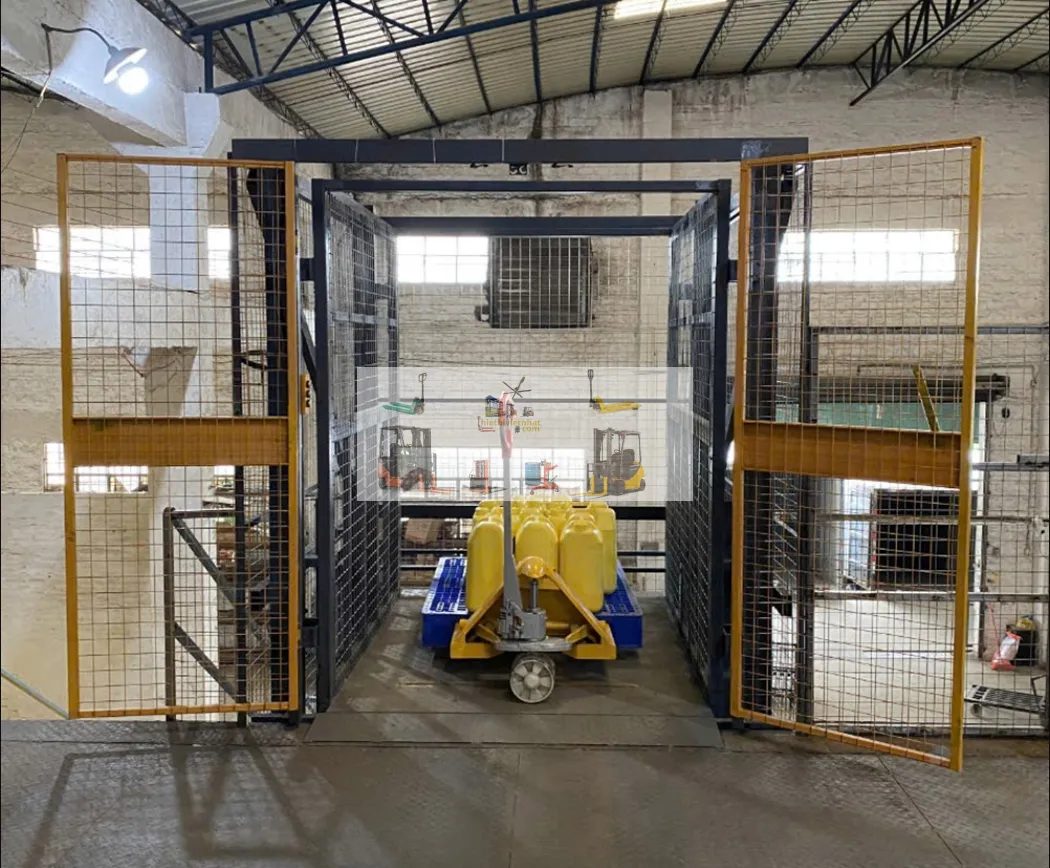

Cabin (Sàn Nâng) – Nơi Chứa Hàng Hóa

Cabin là không gian chứa hàng hóa trong quá trình nâng hạ. Với tải trọng 1 tấn, sàn cabin thường có kích thước từ 1200 x 1500mm đến 1500 x 2000mm, đủ rộng để chứa 1-2 pallet tiêu chuẩn. Sàn cabin được làm từ tôn gân chống trơn trượt dày 3-4mm, khung viền bằng thép hộp mạ kẽm chắc chắn.

Tùy theo yêu cầu sử dụng, cabin có thể được thiết kế dạng mở 1 mặt, 2 mặt hoặc 3 mặt để thuận tiện cho việc xếp dỡ hàng bằng xe nâng tay hoặc xe đẩy. Thành cabin bao quanh bằng lưới B40 hoặc sắt nhám để ngăn hàng hóa rơi ra ngoài trong quá trình di chuyển.

Hệ Thống An Toàn Đa Lớp – Yếu Tố Sống Còn

Đây là cụm bộ phận phức tạp nhất và cũng là yếu tố quyết định sự khác biệt giữa sản phẩm chính hãng và hàng kém chất lượng. Các bộ phận chính của thang nâng 1 tấn không hố pit và chức năng từng phần trong hệ thống an toàn bao gồm:

• Cảm biến giới hạn hành trình (Limit Switch): Tự động ngắt motor khi cabin chạm điểm cao nhất hoặc thấp nhất, ngăn tình trạng vượt hành trình gây hư hỏng xi lanh.
• Van chống rơi (Anti-drop Valve): Lắp trực tiếp trên xi lanh, tự động khóa dầu nếu đường ống bị vỡ – cabin dừng ngay lập tức, không rơi tự do.
• Cảm biến chống quá tải Loadcell: Cân trọng lượng hàng trên cabin theo thời gian thực. Nếu vượt 110% tải định mức, hệ thống phát cảnh báo và từ chối nâng.
• Phanh khẩn cấp (Emergency Brake): Kích hoạt thủ công hoặc tự động trong trường hợp mất điện, dừng cabin tại vị trí hiện tại.
• Khóa cửa an toàn (Door Interlock): Cabin chỉ di chuyển khi tất cả cửa tầng đều đóng kín. Mở cửa khi cabin đang chạy → hệ thống dừng ngay.
• Van an toàn áp suất (Relief Valve): Xả áp tự động nếu áp suất dầu trong hệ thống vượt ngưỡng cho phép, bảo vệ bơm và đường ống.

Trạm Nguồn Thủy Lực (Power Unit) – Bộ Não Điều Khiển

Trạm nguồn thủy lực là cụm tích hợp gồm: motor điện + bơm dầu + thùng chứa dầu + block van điều khiển + bộ lọc dầu. Tất cả được lắp đặt gọn trên một đế thép, đặt cạnh chân thang hoặc trong phòng kỹ thuật nhỏ. Thùng dầu có dung tích từ 60 – 100 lít tùy theo chiều cao nâng.

Block van điều khiển bao gồm van phân phối, van tiết lưu, van một chiều và van an toàn – phối hợp điều khiển hướng đi, tốc độ và áp suất dầu trong toàn bộ hệ thống. Đây là bộ phận đòi hỏi độ chính xác gia công cực cao, thường được nhập khẩu nguyên cụm từ nhà sản xuất chuyên dụng.

Tủ Điện Điều Khiển – Trung Tâm Chỉ Huy

Tủ điện điều khiển chứa contactor, relay, MCB, biến tần (nếu có), PLC và bảng mạch điều khiển. Đây là nơi tiếp nhận tín hiệu từ nút bấm gọi tầng, cảm biến vị trí và cảm biến an toàn → xử lý logic → điều khiển motor và van thủy lực hoạt động đúng trình tự.

Tủ điện chất lượng cao được trang bị bộ lưu điện UPS hoặc acquy dự phòng, cho phép hạ cabin về tầng gần nhất khi mất điện đột ngột – đảm bảo hàng hóa không bị "treo" giữa chừng gây gián đoạn sản xuất.

Bảng Tổng Hợp Các Bộ Phận Chính Và Chức Năng

Ưu Điểm Vượt Trội Của Cấu Tạo Thang Nâng 1 Tấn Không Hố Pit So Với Thang Cáp Kéo

Nhiều chủ xưởng vẫn phân vân giữa thang thủy lực không hố pit và thang cáp kéo truyền thống. Nhìn từ góc độ cấu tạo, thang nâng 1 tấn không hố pit mang lại những lợi thế rõ rệt:

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng 4500kg (4.5 Tấn) Không Hố Pit: Sỉ Lẻ [Lắp Đặt Miễn Phí]Thang nâng 4500kg (4.5 tấn) không hố pit [Kiểm định lắp đặt miễn phí] là lựa chọn phù hợp cho doanh nghiệp cần nâng hạ hàng hóa tải trọng lớn nhưng không muốn đào hố pit, không muố…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Thứ nhất, không cần hố pit sâu. Thang cáp kéo đòi hỏi hố pit sâu 1.2 – 1.5m để chứa đối trọng và đệm giảm chấn. Trong khi đó, thang thủy lực không hố pit chỉ cần nền bê tông phẳng hoặc hố pit nông 100 – 200mm – tiết kiệm chi phí đào móng, chống thấm và gia cố nền đáng kể.

Thứ hai, không cần phòng máy. Trạm nguồn thủy lực có kích thước nhỏ gọn, đặt ngay cạnh chân thang – loại bỏ hoàn toàn chi phí xây phòng máy trên nóc như thang cáp kéo. Đặc biệt phù hợp với các nhà xưởng cải tạo, nâng cấp mà không gian trên nóc đã bị giới hạn.

Thứ ba, an toàn hơn khi chở hàng nặng. Với thang cáp kéo, toàn bộ tải trọng treo trên cáp thép – rủi ro đứt cáp luôn hiện hữu. Thang thủy lực đẩy từ dưới lên, lực dồn xuống nền – không có khái niệm "đứt cáp rơi tự do". Kết hợp van chống rơi, hệ thống đạt mức an toàn tuyệt đối cho vận chuyển hàng hóa nặng.

Thứ tư, bảo trì đơn giản, chi phí thấp. Cấu tạo thang thủy lực đơn giản hơn thang cáp kéo rất nhiều. Việc bảo dưỡng chủ yếu xoay quanh: kiểm tra mức dầu, thay lọc dầu, tra mỡ con lăn và kiểm tra phớt xi lanh. Không cần kỹ thuật viên chuyên sâu, đội ngũ kỹ thuật nhà xưởng hoàn toàn có thể tự thực hiện các hạng mục bảo trì cơ bản.

GIẢI PHÁP TỐI ƯU

Thang Nâng 1 Tấn Không Hố Pit – Nhập Khẩu Nguyên Chiếc, Lắp Đặt Miễn Phí

Sản phẩm nhập khẩu chính hãng, đầy đủ CO/CQ. Hệ thống an toàn đa lớp: van chống rơi, Loadcell chống quá tải, cảm biến giới hạn hành trình, khóa cửa liên động. Lắp đặt miễn phí toàn quốc, bảo hành 12-24 tháng, hỗ trợ kiểm định theo quy chuẩn Nhà nước.

NHẬN BÁO GIÁ NGAY

XEM SẢN PHẨM

Quy Trình Lắp Ráp Và Đấu Nối Các Bộ Phận Tại Công Trình

Sau khi nhập khẩu về Việt Nam, toàn bộ linh kiện được vận chuyển đến công trình và lắp ráp trực tiếp tại hiện trường bởi đội ngũ kỹ sư chuyên nghiệp. Quy trình lắp đặt một thang nâng 1 tấn không hố pit tiêu chuẩn diễn ra theo các bước:

• Bước 1 – Khảo sát mặt bằng: Kỹ sư đo đạc kích thước thông thủy, kiểm tra nền bê tông, xác định vị trí đặt ray và trạm nguồn thủy lực.
• Bước 2 – Lắp đặt khung ray dẫn hướng: Neo ray vào tường chịu lực hoặc khung thép độc lập bằng bu lông nở M16 hoặc M20, căn chỉnh thẳng đứng bằng laser.
• Bước 3 – Lắp xi lanh thủy lực: Gắn xi lanh vào vị trí trung tâm khung ray, đấu nối đường ống dầu cao áp.
• Bước 4 – Lắp cabin và con lăn dẫn hướng: Đặt cabin lên ray, gắn con lăn dẫn hướng ở 4 góc, điều chỉnh khe hở giữa con lăn và ray.
• Bước 5 – Lắp trạm nguồn và tủ điện: Đặt trạm nguồn thủy lực, đấu nối dây điện 3 pha, lắp tủ điều khiển và nút bấm gọi tầng.
• Bước 6 – Lắp hệ thống an toàn: Gắn cảm biến giới hạn hành trình, van chống rơi, Loadcell, khóa cửa liên động.
• Bước 7 – Chạy thử và nghiệm thu: Chạy không tải → chạy 50% tải → chạy 110% tải để kiểm tra toàn diện. Bàn giao hồ sơ kỹ thuật và hướng dẫn vận hành.

Toàn bộ quy trình lắp đặt được Thiết Bị Việt Nhật thực hiện miễn phí toàn quốc, bao gồm cả vận chuyển thiết bị đến công trình. Thời gian hoàn thiện trung bình từ 5 – 10 ngày tùy theo độ phức tạp của công trình.

Bảo Dưỡng Định Kỳ Các Bộ Phận Để Kéo Dài Tuổi Thọ Vận Hành

Hiểu rõ cấu tạo đồng nghĩa với việc bạn biết chính xác cần bảo dưỡng cái gì, khi nào và như thế nào. Dưới đây là lịch bảo dưỡng khuyến nghị cho từng cụm bộ phận:

Việc tuân thủ lịch bảo dưỡng giúp kéo dài tuổi thọ thiết bị lên đến 15 – 20 năm, đồng thời đảm bảo luôn đáp ứng tiêu chuẩn kiểm định an toàn theo quy chuẩn Nhà nước.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng 4000kg (4 Tấn) Không Hố Pit: Sỉ Lẻ [Lắp Đặt Miễn Phí]Thang nâng 4000kg (4 tấn) không hố pit [Kiểm định lắp đặt miễn phí] là lựa chọn phù hợp cho doanh nghiệp cần nâng hạ hàng hóa tải trọng lớn nhưng muốn hạn chế đào hố pit, tiết kiệm…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Câu Hỏi Thường Gặp Về Cấu Tạo Thang Nâng 1 Tấn Không Hố Pit

Thang nâng 1 tấn không hố pit dùng điện 1 pha hay 3 pha?

Sử dụng điện 3 pha 380V. Đây là nguồn điện công nghiệp tiêu chuẩn tại các nhà xưởng, nhà máy. Motor 3 pha cho công suất ổn định, hiệu suất cao và tuổi thọ dài hơn so với motor 1 pha.

Nếu mất điện đột ngột, cabin có bị rơi không?

Hoàn toàn không. Van chống rơi gắn trên xi lanh sẽ tự động khóa dầu, giữ cabin đứng yên tại vị trí hiện tại. Khi có điện trở lại, cabin tiếp tục hoạt động bình thường. Một số hệ thống còn có acquy dự phòng để hạ cabin về tầng gần nhất.

Bao lâu phải thay dầu thủy lực một lần?

Chu kỳ thay dầu khuyến nghị là 12 – 18 tháng, tùy theo cường độ sử dụng. Nếu thang hoạt động liên tục với tần suất cao (trên 50 lượt/ngày), nên thay dầu sớm hơn và kiểm tra bộ lọc thường xuyên.

Lắp thang nâng 1 tấn ngoài trời có bị gỉ sét không?

Khung thép và ray dẫn hướng được sơn tĩnh điện hoặc mạ kẽm nhúng nóng, chống gỉ hiệu quả trong điều kiện ngoài trời. Tuy nhiên, nên lắp thêm mái che để bảo vệ trạm nguồn thủy lực và tủ điện khỏi mưa nắng trực tiếp.

Xi lanh thủy lực có cần bảo dưỡng không?

Có. Cần kiểm tra phớt chắn dầu định kỳ 24-36 tháng. Nếu phát hiện vết dầu rò rỉ quanh cần piston, cần thay phớt ngay để tránh sụt áp và giảm hiệu suất nâng.

Thang nâng 1 tấn có thể nâng quá tải được không?

Không nên và không được phép. Hệ thống Loadcell chống quá tải sẽ phát cảnh báo và từ chối nâng khi trọng lượng vượt 110% tải định mức. Việc cố tình vượt tải sẽ gây hư hỏng xi lanh, bơm dầu và ảnh hưởng nghiêm trọng đến an toàn.

Hồ sơ kiểm định an toàn gồm những gì?

Hồ sơ kiểm định bao gồm: Biên bản kiểm định, Giấy chứng nhận kiểm định, Lý lịch thiết bị, CO/CQ nhập khẩu, Bản vẽ kỹ thuật và Quy trình vận hành an toàn. Thiết Bị Việt Nhật hỗ trợ hoàn thiện toàn bộ hồ sơ và liên hệ đơn vị kiểm định được Nhà nước cấp phép.

Tốc độ nâng hạ của thang 1 tấn là bao nhiêu?

Tốc độ nâng trung bình từ 0.1 – 0.15 m/s (khoảng 6-9 mét/phút). Tốc độ này phù hợp cho vận chuyển hàng hóa, đảm bảo hàng không bị xê dịch hay rơi đổ trong quá trình di chuyển.

Nền bê tông cần đạt mác bao nhiêu để lắp thang?

Nền bê tông cần đạt tối thiểu mác 250 (M250), dày từ 200mm trở lên. Nếu nền hiện hữu yếu hơn, kỹ sư sẽ tư vấn phương án gia cố bằng đệm thép hoặc đổ thêm bê tông cốt thép tại vị trí đặt chân thang.

Thang nâng hàng 1 tấn có được chở người không?

Tuyệt đối không. Thang nâng hàng được thiết kế và kiểm định chuyên dùng cho hàng hóa. Cấu tạo cabin, tốc độ và hệ thống an toàn không đáp ứng tiêu chuẩn thang chở người. Việc sử dụng sai mục đích vi phạm quy định an toàn lao động và Thiết Bị Việt Nhật không chịu trách nhiệm pháp lý trong trường hợp này.

Kết Luận – Nắm Rõ Cấu Tạo Để Đầu Tư Đúng Đắn

Hiểu rõ thang nâng 1 tấn không hố pit cấu tạo gồm những bộ phận nào chính là bước đầu tiên để bạn đánh giá chất lượng sản phẩm, so sánh giữa các nhà cung cấp và đưa ra quyết định đầu tư sáng suốt. Từ xi lanh thủy lực, motor điện, bơm dầu, ray dẫn hướng cho đến hệ thống an toàn đa lớp – mỗi bộ phận đều ảnh hưởng trực tiếp đến hiệu suất, tuổi thọ và mức độ an toàn của thiết bị.

Thiết Bị Việt Nhật cam kết cung cấp sản phẩm nhập khẩu chính hãng, lắp đặt miễn phí toàn quốc, bảo hành 12-24 tháng và hỗ trợ kiểm định theo đúng quy chuẩn. Để được tư vấn chi tiết và nhận báo giá phù hợp với mặt bằng nhà xưởng của bạn, hãy liên hệ ngay Hotline: 0588 388 388.

Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.
