Cấu tạo thang nâng hàng cao cấp tại TP HCM: hướng dẫn chi tiết từ chuyên gia

cấu tạo thang nâng hàng cao cấp tại tp.hcm gồm hệ thống thủy lực đồng bộ với motor điện, bơm thủy lực, xi lanh, van an toàn, khung và sàn nâng. Bài viết phân tích chi tiết từng thành phần, tiêu chuẩn lắp đặt và ví dụ kho mezzanine cao 4,5m tại Quận 7 giúp chủ xưởng hình dung rõ quy trình vận hành an toàn.

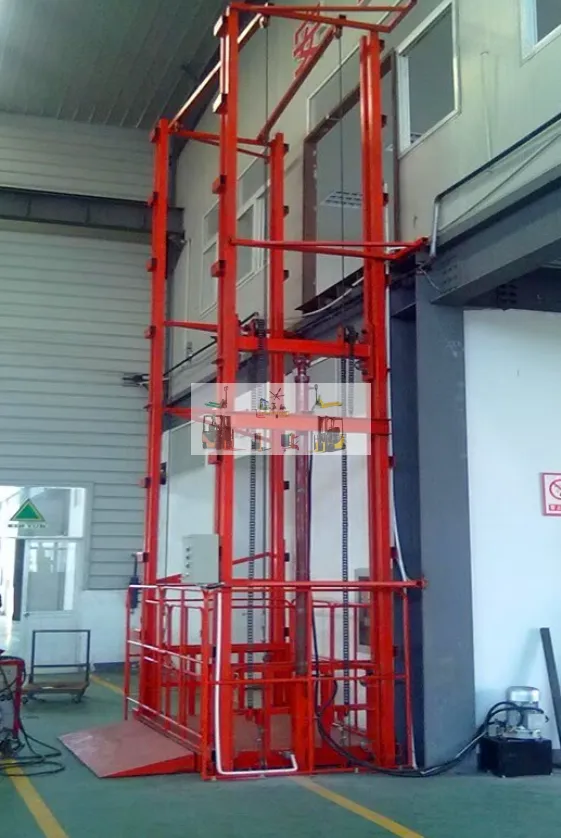

Đặc điểm kết cấu thang nâng hàng thủy lực cao cấp

Hệ thống dẫn động thủy lực của thang nâng hàng cao cấp tại TP HCM vận hành bền bỉ nhờ sự phối hợp chính xác giữa motor điện, bơm thủy lực và tủ điều khiển. Motor công suất cao kéo bơm thủy lực đảm bảo áp suất ổn định, giúp nâng hạ tải trọng với tốc độ phù hợp. Tủ điều khiển tích hợp công tắc hành trình và phím dừng khẩn cấp, hỗ trợ vận hành an toàn hơn.

Motor điện thường có công suất từ 2,2 đến 5,5 kW tùy cấu hình tải trọng để đáp ứng yêu cầu nâng hàng 300 kg đến 3000 kg. Bơm thủy lực đi kèm là bơm bánh răng hoặc pittông, chất lượng cao giúp duy trì áp suất ổn định khi nâng ở độ cao lớn. Việc chọn motor và bơm đúng công suất là yếu tố then chốt tránh hiện tượng tụt áp và giảm tuổi thọ thiết bị.

Xi lanh thủy lực là bộ phận chịu tải trực tiếp, với ty ben được mạ chống ăn mòn và đảm bảo độ kín dầu. Van an toàn được lắp đặt để ngăn tình trạng tăng áp quá mức, giảm rủi ro vỡ đường ống. Công tắc hành trình cơ và van chặn dầu một chiều giữ cho sàn nâng không bị rơi tự do khi mất điện hoặc sự cố thủy lực.

Khung và ray dẫn hướng được chế tạo từ thép I chất lượng cao, sơn tĩnh điện chống gỉ, đảm bảo độ cứng vững cho hệ thống. Sàn nâng hoặc cabin hàng có kích thước linh hoạt theo nhu cầu, thường là 700×800 mm đến 1800×2000 mm. Ray dẫn hướng gắn tường giúp ổn định hành trình nâng, tránh rung lắc và kéo dài tuổi thọ thiết bị. Thiết Bị Việt Nhật cung cấp hàng nhập khẩu nguyên chiếc, vận chuyển, lắp đặt miễn phí theo phạm vi hợp đồng, đấu nối, chạy thử và bảo hành. Khách hàng chỉ cần chuẩn bị hố pit (nếu có), sàn bê tông chắc chắn và nguồn điện 3 pha.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngBàn Nâng Điện 300kg Nâng Cao 4m Chính Hãng | THIẾT BỊ VIỆT NHẬTBàn nâng điện di chuyển đẩy tay 300kg nâng cao 4m SJY0.3-4, giải pháp nâng hạ linh hoạt, an toàn cho nhà xưởng. Hàng nhập khẩu, giá tốt, bảo hành dài hạn. ☎ 0588 388 388 đặt mua Bà…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Yêu cầu kỹ thuật và điều kiện lắp đặt

Để đảm bảo hiệu suất nâng và độ bền của thang nâng thủy lực, chủ xưởng cần khảo sát nền móng, hố pit và hệ thống ray dẫn hướng trước khi lắp đặt. Nền bê tông cường độ cao, dày tối thiểu 150 mm và khả năng chịu tải ít nhất gấp 3 lần trọng lượng thiết bị là điều kiện tiên quyết. Hố pit giúp cân bằng sàn cabin nhưng không bắt buộc nếu chọn model không hố pit.

Hố pit sâu 100–150 mm giúp sàn nâng song song với nền khi hạ xuống, thuận tiện cho xe nâng, xe đẩy nhập hàng. Nếu mặt bằng không có hố pit, thang vẫn hoạt động với cabin thấp hơn sàn hoặc dùng dốc dẫn. Mọi phương án cần khảo sát thực tế, liên hệ 0588 388 388 để đội kỹ thuật Thiết Bị Việt Nhật hướng dẫn chi tiết.

Ray dẫn hướng nên được cố định vào khung thép hoặc tường chịu lực, khoảng cách giữa ray và sàn đảm bảo không ma sát quá mức. Khung đỡ tùy vào chiều cao nâng và tải, thường sử dụng thép I hoặc thép hộp gia cường. Việc thi công khung cần đúng bản vẽ kỹ thuật để tránh dịch chuyển khi vận hành tải lớn.

Thang nâng thủy lực vận hành bằng motor điện 3 pha, cần nguồn điện ổn định 380 V. Tủ điều khiển tích hợp mạch bảo vệ quá tải, nút dừng khẩn cấp và công tắc hành trình. Khách hàng tự chuẩn bị nguồn điện; Thiết Bị Việt Nhật hỗ trợ đấu nối và chạy thử, đảm bảo thiết bị hoạt động an toàn trước bàn giao.

Để có báo giá chính xác, khách hàng cần cung cấp tải trọng, chiều cao nâng, số điểm dừng, kích thước sàn/cabin, vị trí lắp đặt, hình ảnh mặt bằng và yêu cầu cửa tầng hoặc hố pit nếu có.

Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.

GIẢI PHÁP TỐI ƯU

Thang nâng hàng thủy lực cao cấp

Phù hợp với kho có trần 4–6m và tải 300kg–3 tấn cần vận chuyển pallet và kiện hàng lên tầng lửng. Đề xuất model ELP1-5.0M hoặc ELP2-4.0M với cabin rộng, hệ van an toàn tích hợp. Để chốt báo giá chính xác, vui lòng cung cấp tải trọng, chiều cao nâng, số điểm dừng, kích thước cabin và hình ảnh mặt bằng lắp đặt.

Báo giá và tư vấn 0588 388 388 Nhận tư vấn cấu hình

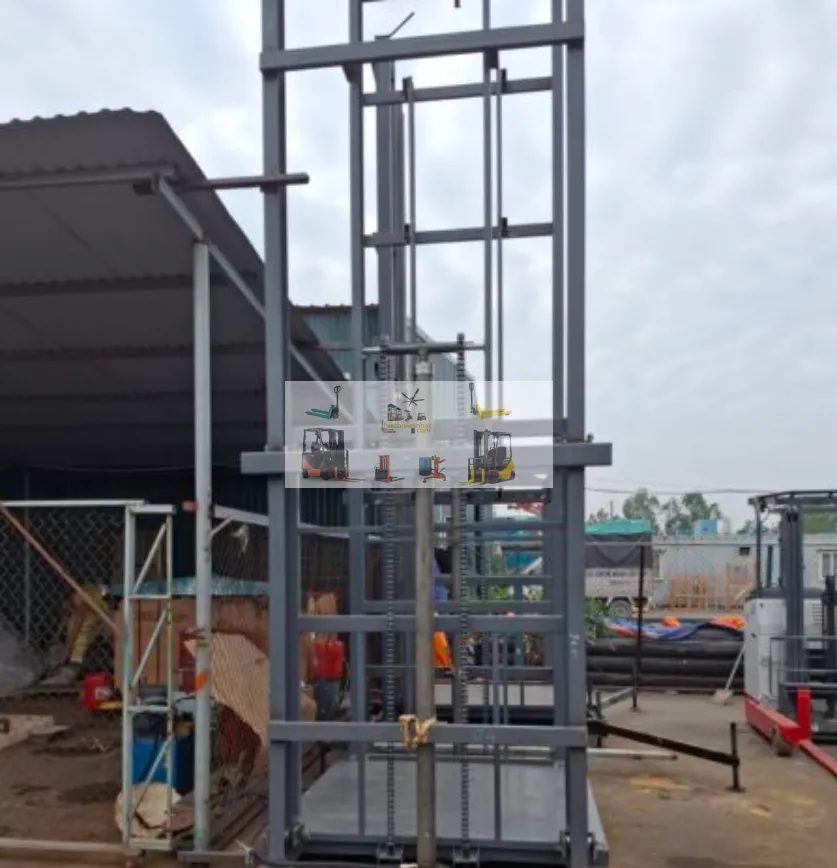

Tình huống tư vấn điển hình

Nhóm kỹ thuật Thiết Bị Việt Nhật tiếp nhận yêu cầu từ một kho xưởng thời trang tại Quận 7 với sàn mezzanine cao 4,5 m, không có hố pit và nền bê tông dày 120 mm chịu tải hạn chế. Chủ kho đang dùng xe nâng tay thủ công, mất nhiều thời gian di chuyển kiện hàng lên tầng lửng, ảnh hưởng tiến độ đóng gói và giao hàng.

Đội khảo sát tiến hành đo đạc kích thước sàn và xác định vị trí lắp ray dẫn hướng, đồng thời tư vấn hố pit sâu 120 mm để sàn nâng đạt bằng mặt sàn khi hạ. Dựa trên tải trọng trung bình 800 kg và chiều cao 4,5 m, kỹ sư đề xuất model ELP1-5.0M, kết hợp khung thép I và ray dẫn hướng chịu lực cao, đồng bộ hệ van an toàn.

Sau khi hoàn thiện lắp đặt, hệ thống thang nâng vận hành trơn tru, thời gian chuyển kiện hàng giảm 60%, quy trình kho thông suốt hơn. Chủ xưởng đánh giá thiết bị ổn định, vận hành êm và dễ thao tác, tiết kiệm nhân công và giảm rủi ro hỏng hàng.

Quy trình lắp đặt tiêu chuẩn

1. Khảo sát mặt bằng: Đo đạc chiều cao, kích thước lắp đặt thang (hoặc vị trí dựng khung), kiểm tra nguồn điện 3 pha/1 pha và kết cấu sàn chịu lực.
2. Lắp đặt khung cơ khí: Dựng khung cột dẫn hướng, gia cố khung chịu lực và sàn cabin/bàn nâng.
3. Lắp đặt hệ thống thủy lực: Định vị xy-lanh thủy lực, lắp đặt trạm nguồn (mô-tơ, bơm dầu, van an toàn chống đứt cáp/tuột áp) và hệ thống dây xích tải.
4. Đấu nối hệ thống điện: Lắp tủ điều khiển, các nút bấm gọi tầng, công tắc hành trình giới hạn trên/dưới và các cảm biến an toàn.
5. Chạy thử và bàn giao: Chạy không tải, chạy có tải đủ tải trọng định mức của thang, kiểm tra độ êm, tốc độ nâng hạ, độ dừng tầng và bàn giao hướng dẫn vận hành.

Câu hỏi thường gặp

Thang nâng thủy lực gồm những bộ phận chính nào?

Thành phần chính bao gồm motor điện, bơm thủy lực, xi lanh thủy lực, van an toàn, tủ điều khiển, công tắc hành trình, khung thép và sàn/cabin nâng. Ray dẫn hướng và cửa tầng hoặc rào chắn cũng là thành phần quan trọng để đảm bảo vận hành an toàn và ổn định.

Nguyên lý hoạt động và điểm chú ý khi vận hành?

Máy bơm đẩy dầu thủy lực vào xi lanh, tạo áp suất nâng sàn. Van một chiều và van an toàn điều tiết dòng chảy, công tắc hành trình dừng hành trình trên/dưới. Cần vận hành đúng tải, tránh kéo dài thời gian dừng ở điểm cao để giảm áp lực liên tục lên phớt và ty ben.

Tiêu chuẩn an toàn bắt buộc khi lắp và kiểm định?

Thang nâng hàng thủy lực tham chiếu QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng, TCVN 6396-31:2020 và TCVN 13918-1:2024. Hồ sơ cần Phiếu kiểm định, bản vẽ hoàn công và chứng nhận chất lượng linh kiện. Mọi tiêu chuẩn cần được đơn vị kiểm định xác nhận theo hồ sơ thiết bị và điều kiện lắp đặt thực tế.

Những thành phần nào dễ hỏng và cần bảo dưỡng?

Phớt xi lanh, ống dẫn dầu, van một chiều và van an toàn là các bộ phận dễ hao mòn. Dầu thủy lực cần thay định kỳ 12 tháng/lần. Mối hàn khung cũng cần kiểm tra nứt, rỉ sét. Bảo dưỡng đúng lịch giúp giảm rủi ro hư hỏng giữa chu kỳ bảo hành.

Khi lắp trong kho cần yêu cầu nền móng và ray dẫn hướng ra sao?

Nền bê tông tối thiểu 150 mm, chịu tải ≥3 lần trọng lượng thiết bị. Ray dẫn hướng cố định vào khung hoặc tường chịu lực, khoảng cách giữa ray và sàn lý tưởng 20–30 mm. Khoảng cách an toàn xung quanh cabin ≥300 mm để bảo trì.

Kiểm định và thử tải định kỳ như thế nào?

Cần thử tải ban đầu theo trọng lượng thiết kế và kiểm định kỹ thuật an toàn theo quy định áp dụng. Sau đó kiểm định định kỳ 6–12 tháng, bao gồm thử tải, kiểm tra hệ thủy lực và khung. Mọi kết quả kiểm định phải có biên bản do cơ quan có thẩm quyền cấp.

Khi sử dụng nhiều xi lanh, làm sao để không lệch tải?

Để đồng bộ nhấc, xi lanh thủy lực kết nối song song với bộ van cân bằng (synchronization manifold). Thiết kế mạch dầu cân bằng lưu lượng giúp các xi lanh nâng đồng đều, tránh lệch tải. Cần chọn van có độ chính xác cao và hiệu chỉnh đường ống theo bản vẽ kỹ thuật.

Gửi Yêu Cầu Báo Giá!

Sản phẩm: Cấu tạo thang nâng hàng cao cấp tại TP HCM: hướng dẫn chi tiết từ chuyên gia

Họ và Tên *

Số điện thoại *

Email

Số lượng

Đơn vị số lượng Cái Bộ Chiếc

Tải trọng * -- Chọn tải trọng -- 300kg 500kg 1 tấn (1.000kg) 1,5 tấn (1.500kg) 2 tấn (2.000kg) 2,5 tấn (2.500kg) 3 tấn (3.000kg) 4 – 6 tấn / tải khác (nhập riêng)

Chiều cao nâng * -- Chọn chiều cao -- 3 mét 3,3 mét 4 mét 5 mét 6 mét Khác (nhập riêng)

Kích thước cabin * -- Chọn tải trọng trước --

Chọn tải trọng và chiều cao để xem giá tham khảo.

Địa chỉ

Ghi chú

Mã bảo mật *

Gửi Yêu Cầu!

Kết luận

cấu tạo thang nâng hàng cao cấp tại tp.hcm là cơ sở để bạn lựa chọn giải pháp phù hợp. Hãy gửi thông số tải trọng, chiều cao nâng, số điểm dừng, kích thước cabin và hình ảnh mặt bằng lắp đặt qua hotline 0588 388 388 để nhận tư vấn chi tiết và báo giá cụ thể.
