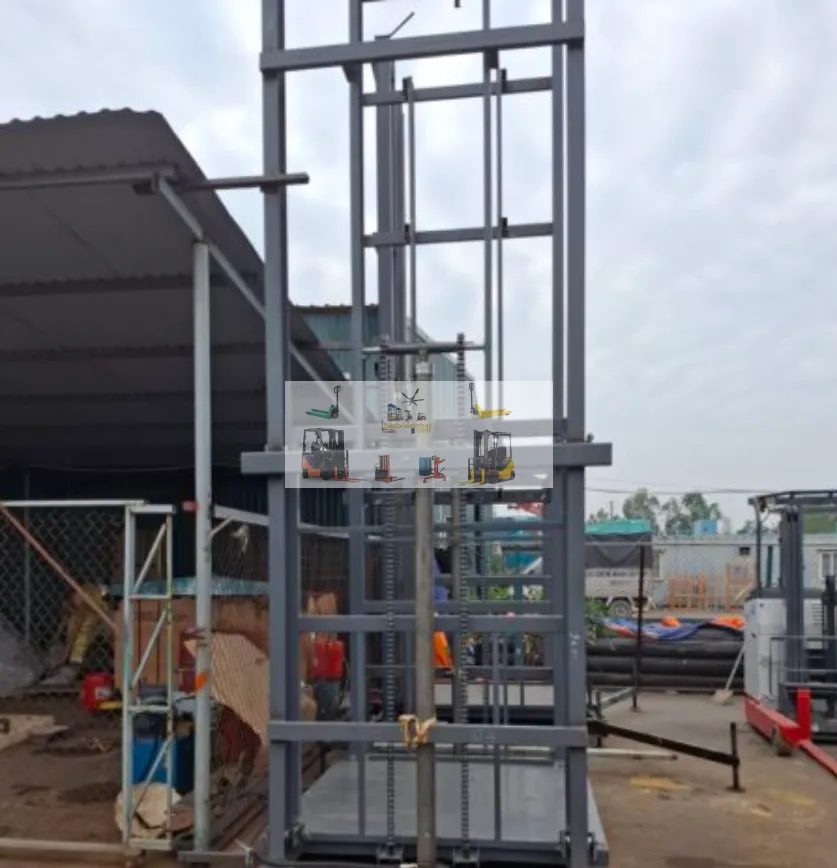

Nhìn tổng quan cấu tạo thang nâng hàng chất lượng tại TP HCM

cấu tạo thang nâng hàng chất lượng tại tp.hcm gồm motor điện, bơm thủy lực, xi lanh, van an toàn, ray dẫn hướng, cabin và tủ điều khiển. Sơ đồ hệ thống cho phép nâng kiện hàng 500kg-3 tấn lên tầng lửng 3-6m. Tại xưởng may quận 7, hệ thống khung và hố pit được khảo sát để đảm bảo kết cấu chịu lực và vận hành an toàn.

Phân tích cấu tạo cơ bản của thang nâng thủy lực

Phân tích cấu tạo cơ bản giúp chủ kho xưởng tại TP HCM dự phòng rủi ro và chọn giải pháp phù hợp với mặt bằng giới hạn. Motor điện kết hợp bơm thủy lực tạo áp suất, chuyển năng lượng xoay chiều thành lực nâng. Nếu chọn motor công suất thấp, tốc độ nâng giảm, dễ dẫn đến ùn tắc khi xuất hàng đỉnh cao. Do đó nên chọn motor 1,5-3 kW với bơm thủy lực đồng bộ để đảm bảo lưu lượng dầu ổn định.

Xi lanh thủy lực cùng van an toàn điều chỉnh áp suất, bảo vệ hệ thống khi quá tải. Trường hợp van an toàn không đạt chuẩn, áp suất vượt mức cho phép dễ gây rò rỉ dầu hoặc hư hỏng piston. Giải pháp là sử dụng van an toàn tích hợp đạt chứng nhận, xi lanh thép chịu mỏi cao và ty ben sơn tĩnh điện, giảm nguy cơ ăn mòn và xước trên ty.

Ray dẫn hướng kết hợp sàn hoặc cabin nâng giữ kiện hàng di chuyển ổn định theo phương thẳng đứng. Nếu ray không thẳng hoặc cabin không phù hợp kích thước, kiện hàng có thể lệch hướng, va chạm tường và làm giảm tuổi thọ thiết bị. Bố trí ray thép hộp chắc chắn, kích thước cabin phù hợp kiện hàng điển hình như pallet hoặc thùng carton.

Tủ điều khiển và công tắc hành trình xác định điểm dừng an toàn trên mỗi tầng. Thiếu công tắc hành trình cho từng điểm dừng có thể khiến cabin vượt quá mức thiết kế, gây tổn hại khung và ray. Nên bố trí công tắc hành trình chất lượng, tủ điều khiển tích hợp chức năng chống quá tải và báo lỗi khi có hiện tượng bất thường.

GIẢI PHÁP TỐI ƯU

thang nâng hàng thủy lực 500kg

Dòng ELP0.5-4.0M/ELP0.5-5.0M phù hợp kho xưởng tầng lửng tại TP HCM, nâng kiện hàng 500kg lên độ cao 4-5m. Sản phẩm nhập khẩu nguyên chiếc, cấu hình thủy lực gồm motor, bơm, xi lanh và van an toàn, ray dẫn hướng, cửa tầng. Miễn phí vận chuyển, lắp đặt, chạy thử và bảo hành. Vui lòng gửi tải trọng, chiều cao, số điểm dừng, kích thước cabin và ảnh mặt bằng để nhận báo giá chính xác.

Báo giá và tư vấn 0588 388 388 Nhận tư vấn cấu hình

Bảng so sánh tiêu chí chọn cấu hình

Khi lựa chọn thang nâng thủy lực tại TP HCM, cần so sánh theo 4 tiêu chí chính để phù hợp nhu cầu và điều kiện mặt bằng.

Bảng trên cung cấp góc nhìn tổng quan để so sánh nhanh tải trọng, chiều cao nâng và kích thước cabin. Chủ đầu tư cần kết hợp yêu cầu xuất hàng và diện tích kho xưởng để chọn cấu hình phù hợp.

Bảng giá hệ thống tham khảo

Dưới đây là bảng giá tham khảo cho các cấu hình thang nâng thủy lực chất lượng cao, đã bao gồm VAT 8% tại TP HCM:

Gửi Yêu Cầu Báo Giá!

Sản phẩm: Nhìn tổng quan cấu tạo thang nâng hàng chất lượng tại TP HCM

Họ và Tên *

Số điện thoại *

Email

Số lượng

Đơn vị số lượng Cái Bộ Chiếc

Tải trọng * -- Chọn tải trọng -- 300kg 500kg 1 tấn (1.000kg) 1,5 tấn (1.500kg) 2 tấn (2.000kg) 2,5 tấn (2.500kg) 3 tấn (3.000kg) 4 – 6 tấn / tải khác (nhập riêng)

Chiều cao nâng * -- Chọn chiều cao -- 3 mét 3,3 mét 4 mét 5 mét 6 mét Khác (nhập riêng)

Kích thước cabin * -- Chọn tải trọng trước --

Chọn tải trọng và chiều cao để xem giá tham khảo.

Địa chỉ

Ghi chú

Mã bảo mật *

Gửi Yêu Cầu!

Để có báo giá chính xác, khách hàng cần cung cấp tải trọng, chiều cao nâng, số điểm dừng, kích thước sàn/cabin, vị trí lắp đặt, hình ảnh mặt bằng và yêu cầu cửa tầng hoặc hố pit nếu có.

Kiểm định và bảo dưỡng theo quy chuẩn

Thang nâng hàng thủy lực phải tuân thủ QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng và kiểm định kỹ thuật an toàn theo quy định áp dụng. Trước khi đưa vào sử dụng, cần có biên bản thử tải 125% tải trọng định mức từ đơn vị kiểm định chuyên ngành.

Bảo dưỡng định kỳ gồm thay dầu thủy lực 6-12 tháng một lần, kiểm tra phớt, ống dẫn, van, mối hàn khung và độ cân bằng xi lanh. Việc bảo dưỡng đúng lịch giúp giảm rủi ro rò dầu, hở khớp nối và đảm bảo tuổi thọ thiết bị.

Mỗi năm, chủ kho cần thực hiện kiểm định kỹ thuật an toàn theo quy định áp dụng và lưu trữ hồ sơ bao gồm phiếu kiểm định, biên bản thử tải, bản vẽ thi công và hướng dẫn vận hành. Hồ sơ đầy đủ hỗ trợ quá trình kiểm tra, không ảnh hưởng đến vận hành.

Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.

Tình huống tư vấn điển hình

Khi khảo sát xưởng may quận 7 có tầng lửng cao 4,2m, đội kỹ thuật nhận thấy nền bê tông chịu lực yếu và không có hố pit sâu. Khách hàng muốn nâng kiện hàng 500kg lên tầng trên mỗi giờ từ tải pallet 800×1200mm.

Để giải quyết, Thiết Bị Việt Nhật tư vấn hố pit nông 150mm và gia cố mặt bằng với lớp bê tông dày 150mm. Ray dẫn hướng thép hộp được bắt giằng vào khung kèo, cabin kích thước 1200×1400mm phù hợp pallet. Hệ thống thủy lực ELP0.5-4.0M đáp ứng nâng 500kg ổn định, tốc độ nâng 10m/phút.

Sau khi lắp đặt, thang hoạt động mượt mà, kiện hàng lên tầng lửng đúng điểm dừng, giảm 50% thời gian vận chuyển thủ công. Khách hàng hài lòng về tiến độ và độ ổn định của thiết bị.

Quy trình lắp đặt tiêu chuẩn

1. Khảo sát mặt bằng: Đo đạc chiều cao, kích thước lắp đặt thang (hoặc vị trí dựng khung), kiểm tra nguồn điện 3 pha/1 pha và kết cấu sàn chịu lực.
2. Lắp đặt khung cơ khí: Dựng khung cột dẫn hướng, gia cố khung chịu lực và sàn cabin/bàn nâng.
3. Lắp đặt hệ thống thủy lực: Định vị xy-lanh thủy lực, lắp đặt trạm nguồn (mô-tơ, bơm dầu, van an toàn chống đứt cáp/tuột áp) và hệ thống dây xích tải.
4. Đấu nối hệ thống điện: Lắp tủ điều khiển, các nút bấm gọi tầng, công tắc hành trình giới hạn trên/dưới và các cảm biến an toàn.
5. Chạy thử và bàn giao: Chạy không tải, chạy có tải đủ tải trọng định mức của thang, kiểm tra độ êm, tốc độ nâng hạ, độ dừng tầng và bàn giao hướng dẫn vận hành.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng Hàng 500kg (0.5 Tấn) Giá Tốt | THIẾT BỊ VIỆT NHẬTThang nâng hàng 500kg là một trong những thiết bị nâng hạ được tìm kiếm nhiều nhất, đáp ứng nhu cầu vận chuyển hàng hóa tải trọng trung bình tại các nhà xưởng, kho bãi, cửa hàng và…Hotline: 0588 388 388NHẬN ƯU ĐÃI

Câu hỏi thường gặp

Thang nâng thủy lực gồm những bộ phận chính nào?

Thang nâng thủy lực bao gồm motor điện, bơm thủy lực, xi lanh thủy lực, van an toàn, hệ thống van một chiều và van xả, tủ điều khiển, công tắc hành trình, sàn hoặc cabin nâng, ray dẫn hướng và cửa tầng hoặc rào chắn.

Nguyên lý hoạt động và điểm chú ý khi vận hành?

Thang nâng hoạt động dựa trên áp suất dầu thủy lực sinh ra từ bơm, tác động lên piston trong xi lanh để nâng cabin. Khi vận hành, cần đảm bảo mạch dầu kín, van một chiều ngăn rò ngược, van xả hoạt động trơn tru và công tắc hành trình đặt chính xác tại mỗi điểm dừng.

Tiêu chuẩn an toàn và hồ sơ kiểm định bắt buộc ở VN?

Theo QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng, thang nâng cần kiểm định kỹ thuật an toàn theo quy định áp dụng. Hồ sơ bao gồm phiếu kiểm định, biên bản thử tải, bản vẽ thiết kế và hướng dẫn vận hành.

Những thành phần nào dễ hỏng và cần bảo dưỡng?

Các chi tiết dễ hao mòn là phớt xi lanh, ống dẫn dầu, van một chiều, van an toàn và mối hàn khung. Nên thay dầu thủy lực mỗi 6-12 tháng, kiểm tra phớt và van định kỳ để phát hiện rò rỉ và mài mòn.

Yêu cầu nền móng và ray dẫn hướng khi lắp đặt?

Phải có nền bê tông chịu lực tối thiểu 250 kg/cm², bề mặt bằng phẳng và ray dẫn hướng thép hộp thẳng góc với sàn. Khoảng cách an toàn 300 mm từ tường và điểm neo chắc chắn vào khung kèo nhà xưởng.

Tần suất kiểm định và thử tải như thế nào?

Thang nâng cần kiểm định kỹ thuật an toàn định kỳ 12 tháng, thử tải 125% tải trọng định mức và kiểm tra biên bản thử tải. Việc này giúp phát hiện kịp thời hư hỏng, đảm bảo hoạt động an toàn.

Làm sao đồng bộ khi dùng nhiều xi lanh?

Với cấu hình xi lanh đôi, hệ thống kết nối song song và van cân bằng áp suất giúp đồng bộ hành trình. Bố trí ống dầu và van phân phối theo mạch cân bằng, ngăn cabin lệch tải, đảm bảo nâng hàng đều trên cả hai xy lanh.

Kết luận

cấu tạo thang nâng hàng chất lượng tại tp.hcm đã được phân tích chi tiết từ hệ thống thủy lực đến lắp đặt, kiểm định và bảo dưỡng. Quý khách vui lòng gửi thông số về tải trọng, chiều cao nâng, số điểm dừng, kích thước cabin và hình ảnh mặt bằng để nhận báo giá chính xác hoặc gọi 0588 388 388 để được tư vấn.
