cấu tạo thang nâng hàng chính hãng tại tp.hcm phân tích các thành phần cơ bản của hệ thống thủy lực nhập khẩu nguyên chiếc, giúp chủ kho xưởng nắm được motor điện, bơm thủy lực, xi lanh, van an toàn, khung và ray dẫn hướng. Từ đó lập kế hoạch kiểm định và lắp đặt phù hợp với mặt bằng kho tại TP HCM.
Vì sao cần hiểu cấu tạo thang nâng hàng thủy lực
Hiểu rõ cấu tạo thang nâng hàng thủy lực là bước đầu để đảm bảo hệ thống hoạt động ổn định theo thiết kế. Mỗi bộ phận như motor điện, bơm thủy lực, xi lanh và van an toàn đều giữ vai trò điều khiển áp suất và chuyển đổi năng lượng, tránh tình trạng rung lắc hoặc đóng mở không đúng góc.
Thiếu thông tin chi tiết về xi lanh và piston có thể dẫn đến lựa chọn sai kích thước ty ben, gây hiện tượng kẹt piston hoặc rò dầu khi tải trọng cao. Điều này ảnh hưởng trực tiếp đến chu kỳ vận hành và tuổi thọ thiết bị, gây gián đoạn trong quy trình xuất nhập kho.
Việc đánh giá chất lượng khung thép và sàn nâng giúp xác định yêu cầu móng đỡ và khả năng chịu tải. Khung chắc chắn giúp duy trì độ ổn định khi thang di chuyển, trong khi sàn nâng cần thiết kế đủ rộng để đặt pallet mà không ảnh hưởng đến hành lang và lối đi.
Ngoài ra, việc nắm vững cấu tạo khung và ray dẫn hướng hỗ trợ xác định yêu cầu nền móng, khoảng cách an toàn với tường và lối đi. Điều này giúp giảm thiểu rủi ro va đập với pallet, đảm bảo tuân thủ QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng và thực hiện kiểm định kỹ thuật an toàn theo quy định áp dụng.
Tình huống tư vấn điển hình
Tại một kho đóng gói nước giải khát ở Bình Tân, chủ đầu tư yêu cầu vận chuyển pallet nặng 500kg từ tầng trệt lên sàn tầng lửng cao 4 mét. Mặt bằng kho có diện tích hạn chế, không đủ không gian để đào hố pit. Công nhân phải đẩy hàng thủ công, gây chậm tiến độ.
Đội kỹ thuật của Thiết Bị Việt Nhật tiến hành khảo sát mặt bằng, đo độ phẳng nền và xác định vị trí đặt thang. Do tải trọng 500kg, hệ dẫn hướng ray đơn kèm xi lanh thủy lực 1 ben đáp ứng đủ lực nâng, tiết kiệm diện tích lắp đặt. Khách hàng tự chuẩn bị nguồn điện 3 pha, hố pit được bỏ qua theo yêu cầu.
Kỹ sư lắp đặt đấu nối motor điện và bơm thủy lực, cài đặt van an toàn để ổn định áp suất. Sau khi hoàn thiện, thiết bị được chạy thử, thử tải và kiểm định kỹ thuật an toàn theo quy định áp dụng, đảm bảo không có hiện tượng rò dầu hay sai lệch tải.
Kết quả: quá trình xuất nhập kho tăng gấp đôi năng suất, giảm thiểu tai nạn do khiêng vác thủ công. Chủ kho hài lòng về độ ổn định của hệ thống và tuân thủ quy chuẩn QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng.

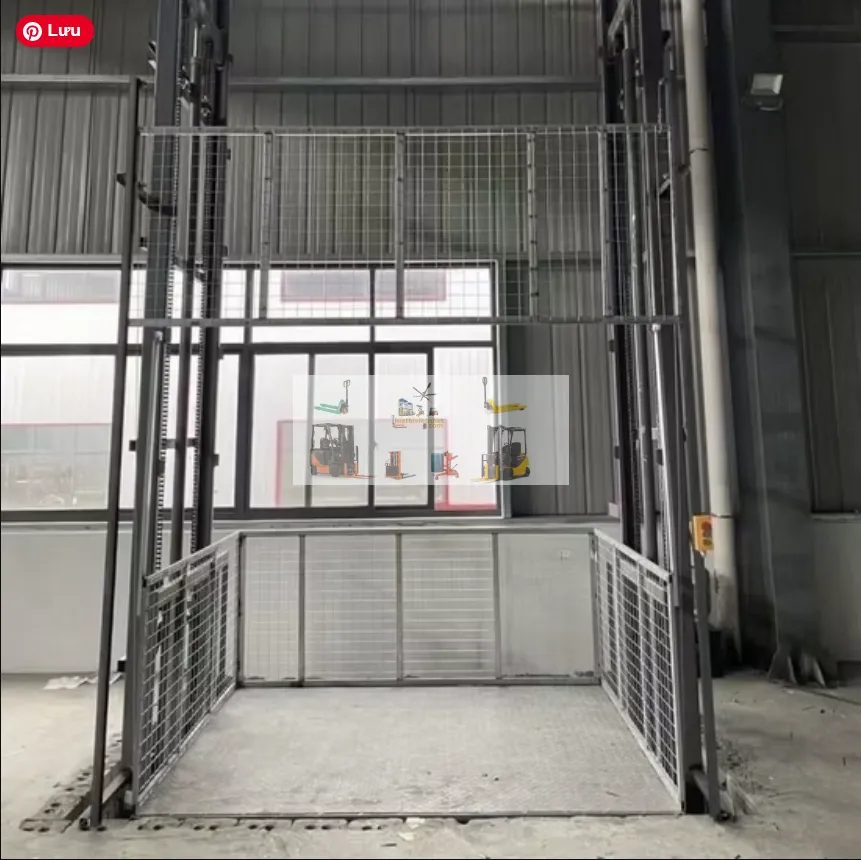

So sánh các thành phần chính và tiêu chí chọn
Để chọn thang nâng phù hợp, cần so sánh thành phần như xi lanh, bơm thủy lực, motor, van an toàn và ray dẫn hướng với tiêu chí tải trọng, chiều cao nâng và số điểm dừng. Việc này giúp tối ưu chi phí, diện tích lắp đặt và hiệu suất vận hành.
Với tải trọng nhỏ (300kg, 500kg), hệ dẫn động thủy lực 1 xi lanh kết hợp ray đơn vừa đáp ứng yêu cầu về lực nâng, vừa tiết kiệm không gian. Đối với tải trọng lớn (≥1000kg), cần xi lanh đôi, ray đôi và khung gia cố để tránh lệch tải và mỏi khung trong quá trình vận hành liên tục.
Điểm dừng giữa các tầng yêu cầu công tắc hành trình chính xác và van xả để ngăn sụt áp đột ngột. Kích thước cabin phải phù hợp với pallet hoặc khung hàng đặc thù, giảm tối đa thao tác xếp dỡ và đảm bảo hành lang không bị cản tắc.
Độ bền của phớt và ty xi lanh ảnh hưởng đến chu kỳ bảo trì. Phớt chất lượng cao giúp ngăn rò dầu, giảm thời gian dừng máy, đồng thời đảm bảo thang vận hành liên tục. Chủ kho nên yêu cầu báo cáo chất lượng phớt và vật liệu ty theo tiêu chuẩn xuất xưởng.
| Tiêu chí | Mô tả | Ví dụ |
|---|---|---|
| Tải trọng | Số kg tối đa thiết bị nâng | 300kg, 500kg, 1000kg |
| Chiều cao nâng | Khoảng cách từ mặt đất đến điểm dừng cao nhất | 3 mét, 4 mét, 5 mét, 6 mét |
| Số điểm dừng | Khoảng dừng giữa các tầng | 1 điểm dừng tầng lửng + 1 điểm dừng tầng 2 |
| Kích thước sàn | Diện tích phù hợp với pallet hoặc khung hàng | 1200×1400mm, 1800×2000mm |
| Hệ dẫn hướng | Ray dẫn hướng đảm bảo ổn định | Ray đơn cho 300kg, ray kép cho tải ≥1000kg |

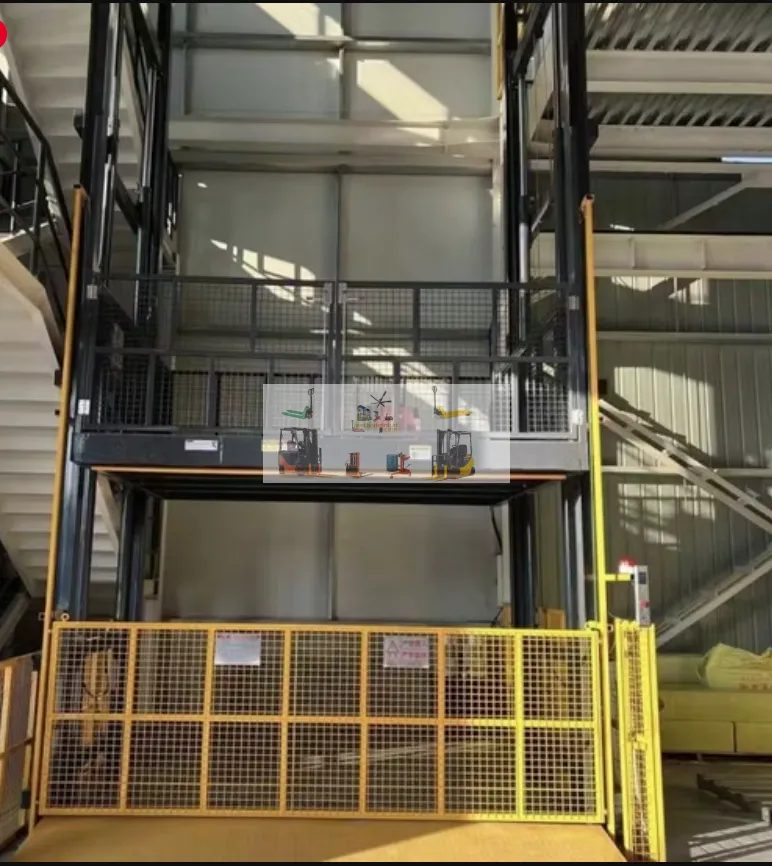

Bảng giá hệ thống thang nâng hàng tại TP HCM
Dưới đây là bảng giá tham khảo cho các model thang nâng hàng thủy lực phổ biến, đã bao gồm VAT 8%.
| Model | Tải trọng | Nâng cao | Giá đã VAT |
|---|---|---|---|
| PLP0.3-3M | 300kg | 3.3 mét | 72.122.400 đ |
| HLP0.3-4 | 300kg | 4 mét | 90.439.200 đ |
| ELP0.5-4.0M | 500kg | 4 mét | 95.018.400 đ |
| ELP1-5.0M | 1000kg | 5 mét | 188.892.000 đ |
| ELP2-5.0M | 2000kg | 5 mét | 211.788.000 đ |
| ELP3-5.0M | 3000kg | 5 mét | 261.014.400 đ |
Gửi Yêu Cầu Báo Giá!
Để có báo giá chính xác, khách hàng cần cung cấp tải trọng, chiều cao nâng, số điểm dừng, kích thước sàn/cabin, vị trí lắp đặt, hình ảnh mặt bằng và yêu cầu cửa tầng hoặc hố pit nếu có.
Quy trình lắp đặt tiêu chuẩn
- Khảo sát mặt bằng: Đo đạc chiều cao, kích thước lắp đặt thang (hoặc vị trí dựng khung), kiểm tra nguồn điện 3 pha/1 pha và kết cấu sàn chịu lực.
- Lắp đặt khung cơ khí: Dựng khung cột dẫn hướng, gia cố khung chịu lực và sàn cabin/bàn nâng.
- Lắp đặt hệ thống thủy lực: Định vị xy-lanh thủy lực, lắp đặt trạm nguồn (mô-tơ, bơm dầu, van an toàn chống đứt cáp/tuột áp) và hệ thống dây xích tải.
- Đấu nối hệ thống điện: Lắp tủ điều khiển, các nút bấm gọi tầng, công tắc hành trình giới hạn trên/dưới và các cảm biến an toàn.
- Chạy thử và bàn giao: Chạy không tải, chạy có tải đủ tải trọng định mức của thang, kiểm tra độ êm, tốc độ nâng hạ, độ dừng tầng và bàn giao hướng dẫn vận hành.
Câu hỏi thường gặp về cấu tạo thang nâng hàng
Thang nâng thủy lực gồm những bộ phận chính nào?
Thang nâng thủy lực bao gồm motor điện, bơm thủy lực, xi lanh thủy lực, van an toàn, phớt, khung thép, ray dẫn hướng và sàn nâng. Thiết bị đi kèm tủ điều khiển và công tắc hành trình để tự động dừng tại điểm mong muốn, giảm sai số khi thang dừng tầng và đảm bảo an toàn vận hành.
Nguyên lý hoạt động và điểm chú ý khi vận hành thang nâng thủy lực?
Nguyên lý vận hành dựa trên áp suất dầu do bơm thủy lực tạo ra, đẩy piston di chuyển ty ben để nâng sàn hàng. Khi xả dầu qua van xả, thang hạ xuống. Cần kiểm tra van một chiều, van xả và phớt trước mỗi ca vận hành để tránh rò dầu và sụt áp đột ngột, đảm bảo vận hành êm và ổn định.
Tiêu chuẩn, quy chuẩn an toàn bắt buộc khi lắp đặt và kiểm định?
Theo quy định, thang nâng hàng thủy lực phải tham chiếu QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng, TCVN 6396-31:2020 và TCVN 13918-1:2024. Hồ sơ kiểm định bao gồm chứng nhận xuất xưởng, bản vẽ kỹ thuật và biên bản nghiệm thu lắp đặt. Sau lắp đặt, cần kiểm định kỹ thuật an toàn theo quy định áp dụng.
Những thành phần nào dễ hỏng và đòi hỏi bảo dưỡng?
Phớt xi lanh, ống dẫn dầu và van thủy lực là những bộ phận dễ mòn và cần thay định kỳ. Dầu thủy lực phải được thay sau mỗi 6-12 tháng tùy môi trường vận hành để đảm bảo độ nhớt. Mối hàn khung cũng cần kiểm tra dấu nứt mỏi định kỳ để tránh nguy cơ lệch tải hoặc gãy khung.
Khi lắp trong kho cần yêu cầu gì về nền móng và ray dẫn hướng?
Nền móng phải chịu lực tối thiểu 300kg/m2 và đảm bảo độ phẳng ±5mm để tránh rung lắc. Ray dẫn hướng cần được cố định song song và duy trì khoảng cách an toàn tối thiểu 50mm với tường và lối đi. Điểm neo khung phải liên kết chắc chắn vào kết cấu bê tông hoặc thép chịu tải.
Quy trình kiểm định, thử tải và tần suất kiểm tra như thế nào?
Sau lắp đặt, thang nâng hàng phải thử tải 125% tải thiết kế để đánh giá kết cấu và hệ thống thủy lực. Kiểm định kỹ thuật an toàn theo quy định áp dụng và các văn bản liên quan. Chu kỳ kiểm tra định kỳ khuyến nghị 6 tháng hoặc theo tiêu chuẩn của đơn vị kiểm định để đảm bảo thiết bị luôn hoạt động an toàn.
Cách đồng bộ nhiều xi lanh để tránh lệch tải?
Đối với thang nâng hàng tải lớn, kết nối xi lanh song song qua hệ thống van cân bằng (synchronization) giúp piston chuyển động đồng bộ. Van này phân phối dầu đều giữa các xi lanh, giảm lệch tải và mỏi khung. Thiết kế hệ thống phải do đơn vị có kinh nghiệm lập trình van và kiểm tra thực tế trước thử tải.
Kết luận và khuyến nghị
cấu tạo thang nâng hàng chính hãng tại tp.hcm giúp chủ kho xưởng nắm vững thành phần và nguyên lý hoạt động của hệ thống thủy lực nhập khẩu nguyên chiếc. Để hoàn thiện dự án, quý khách cần cung cấp thông số tải trọng, chiều cao nâng, số điểm dừng và kích thước cabin.
Liên hệ 0588 388 388 hoặc gửi thông tin mặt bằng và yêu cầu cửa tầng đến Thiết Bị Việt Nhật để nhận báo giá chi tiết và bản vẽ kỹ thuật. Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.
