Cấu tạo thang nâng hàng cho khu công nghiệp tại TP HCM

cấu tạo thang nâng hàng cho khu công nghiệp tại tp.hcm là thiết bị thủy lực chuyên dụng bao gồm khung chịu lực, xi lanh, bơm thủy lực, van an toàn, ray dẫn và tủ điều khiển. Trong bối cảnh kho xưởng cao tầng tại TP HCM, việc chọn cấu tạo phù hợp đảm bảo vận hành trơn tru và an toàn.

Những yếu tố cơ bản trong cấu tạo thang nâng hàng thủy lực

Thang nâng hàng thủy lực sử dụng hệ thống motor điện kết nối với bơm thủy lực để tạo áp, truyền lực qua xi lanh thủy lực nâng sàn hàng. Khung chính thường làm bằng thép I hoặc thép hộp chịu lực, được sơn tĩnh điện để chống ăn mòn trong môi trường công nghiệp. Đây là thành phần chịu toàn bộ tải trọng và phải tương thích với kết cấu nhà xưởng để đảm bảo ổn định lâu dài.

Xi lanh thủy lực và bơm là trung tâm điều khiển hành trình nâng hạ. Motor điện kích hoạt bơm thủy lực tạo áp suất, đẩy piston trong xi lanh ra hoặc thu lại. Van an toàn tích hợp trong hệ thống giúp ngắt áp suất khi vượt quá mức thiết kế và bảo vệ thiết bị khỏi quá tải đột ngột. Công tắc hành trình giới hạn mức nâng, ngăn thang va chạm khung trên hoặc khung dưới.

Sàn nâng hàng (cabin) thường có kích thước phổ biến từ 700x800mm đến 1800x2000mm, được liên kết chắc chắn với xi lanh và ray dẫn hướng để di chuyển ổn định. Ray hoặc cột dẫn hướng giữ cho sàn nâng thẳng hàng, giảm rung lắc trong quá trình vận hành. Tủ điều khiển đặt bên cạnh hoặc tích hợp trên khung thang, gồm nút lên xuống và dừng khẩn cấp.

Cửa tầng tự động hoặc rào chắn an toàn tại mỗi điểm dừng bảo vệ hàng hóa và công nhân. Việc lựa chọn loại cửa phù hợp tùy thuộc không gian kho, chiều cao tầng và yêu cầu bố trí luồng hàng. Hệ thống dẫn động thủy lực cho phép lắp đặt linh hoạt cả trong trường hợp kho có hố pit hoặc không có pit, miễn là nền được gia cố đúng tiêu chuẩn kỹ thuật.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng Hàng 500kg (0.5 Tấn) Giá Tốt | THIẾT BỊ VIỆT NHẬTThang nâng hàng 500kg là một trong những thiết bị nâng hạ được tìm kiếm nhiều nhất, đáp ứng nhu cầu vận chuyển hàng hóa tải trọng trung bình tại các nhà xưởng, kho bãi, cửa hàng và…Hotline: 0588 388 388NHẬN ƯU ĐÃI

So sánh cấu hình và tiêu chí chọn thang nâng

Khi xác định cấu hình thang nâng hàng cho kho công nghiệp, chủ xưởng cần cân nhắc tải trọng, chiều cao nâng, kích thước sàn, số điểm dừng và tính di động. Chọn thang có tải trọng quá cao sẽ phát sinh chi phí không cần thiết, còn chọn thấp hơn nhu cầu thực tế gây nguy cơ quá tải và hỏng hóc thiết bị. Do đó, cần đối chiếu kế hoạch sản xuất và luồng hàng lên xuống hằng ngày.

Chiều cao nâng ảnh hưởng trực tiếp đến chiều dài xi lanh thủy lực và chiều cao khung. Với tầng lửng cao 4–5 mét, nên chọn thang thủy lực có chiều nâng tương ứng để đảm bảo hoạt động trơn tru. Số điểm dừng (tầng) xác định công tắc hành trình và cửa tầng cần lắp đặt, yêu cầu bản vẽ kiến trúc kho phải cung cấp vị trí chính xác.

Kích thước sàn/cabin phải phù hợp với pallet và thiết bị bốc xếp. Thang 500kg thường có sàn 1200x1400mm, phù hợp kiện nhỏ hoặc pallet nhẹ, trong khi thang 1000–2000kg sử dụng sàn 1800x2000mm để di chuyển pallet công nghiệp. Khoảng trống hành lang và vị trí đặt thang cần được khảo sát để ray dẫn không cản trở vận chuyển.

Thang cố định phù hợp với vị trí lắp đặt lâu dài, giảm độ rung và chi phí bảo trì. Thang di động linh hoạt cho kho thuê ngắn hạn hoặc khi cần di chuyển nhiều vị trí. Tuy nhiên, thang di động yêu cầu nền kho phẳng và không có hố pit, trong khi thang cố định có thể tích hợp pit để hạ thấp sàn bắt đầu nâng, tối ưu diện tích sử dụng.

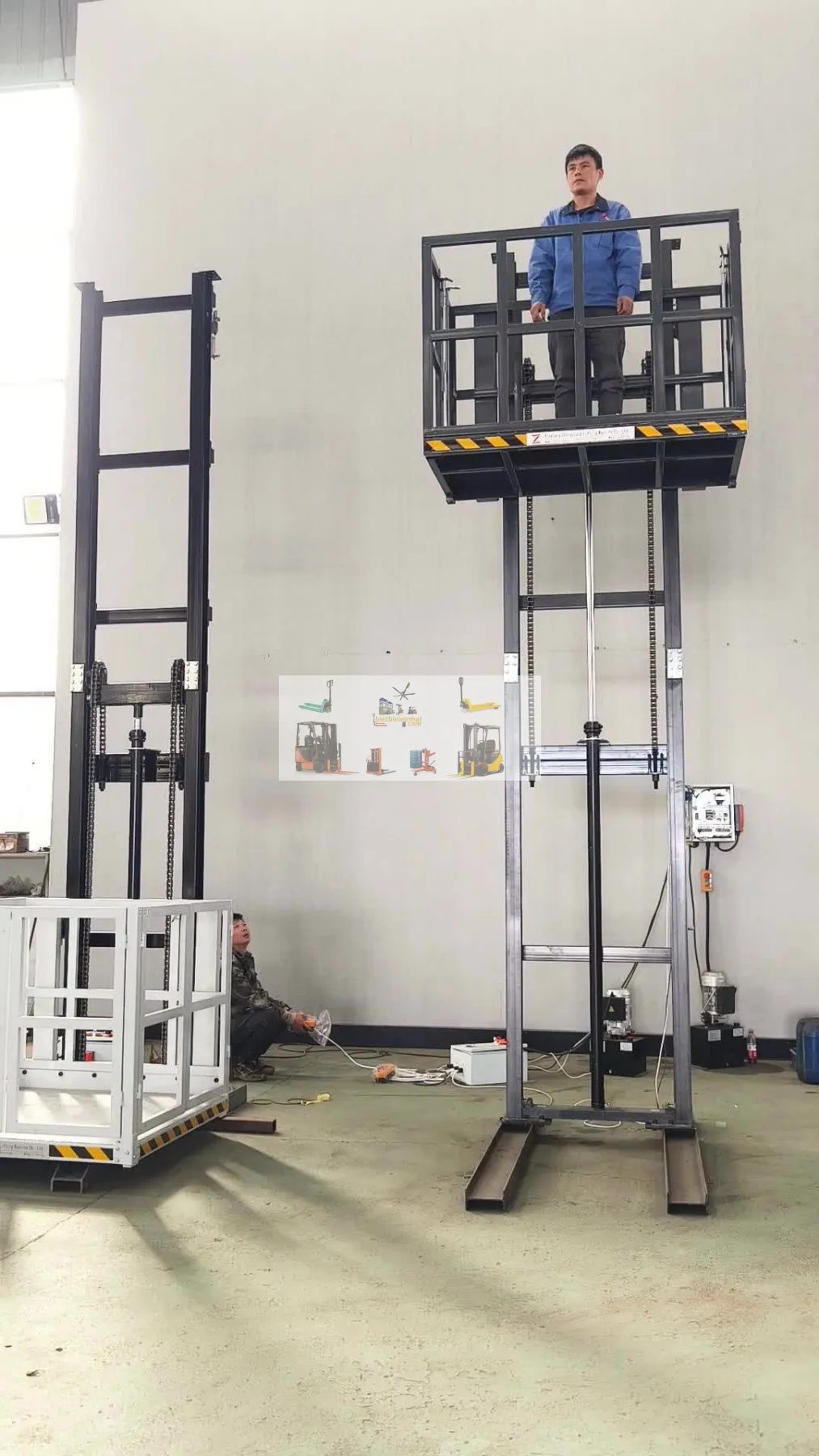

Bảng giá hệ thống thang nâng hàng thủy lực

Khách hàng tại TP HCM thường quan tâm chi phí thực tế và so sánh giữa các cấu hình thang nâng. Dưới đây là bảng giá rút gọn các mẫu thang thủy lực phổ biến phù hợp với kho công nghiệp, đã bao gồm VAT 8%.

Gửi Yêu Cầu Báo Giá!

Sản phẩm: Cấu tạo thang nâng hàng cho khu công nghiệp tại TP HCM

Họ và Tên *

Số điện thoại *

Email

Số lượng

Đơn vị số lượng Cái Bộ Chiếc

Tải trọng * -- Chọn tải trọng -- 300kg 500kg 1 tấn (1.000kg) 1,5 tấn (1.500kg) 2 tấn (2.000kg) 2,5 tấn (2.500kg) 3 tấn (3.000kg) 4 – 6 tấn / tải khác (nhập riêng)

Chiều cao nâng * -- Chọn chiều cao -- 3 mét 3,3 mét 4 mét 5 mét 6 mét Khác (nhập riêng)

Kích thước cabin * -- Chọn tải trọng trước --

Chọn tải trọng và chiều cao để xem giá tham khảo.

Địa chỉ

Ghi chú

Mã bảo mật *

Gửi Yêu Cầu!

Để có báo giá chính xác, khách hàng cần cung cấp tải trọng, chiều cao nâng, số điểm dừng, kích thước sàn/cabin, vị trí lắp đặt, hình ảnh mặt bằng và yêu cầu cửa tầng hoặc hố pit nếu có.

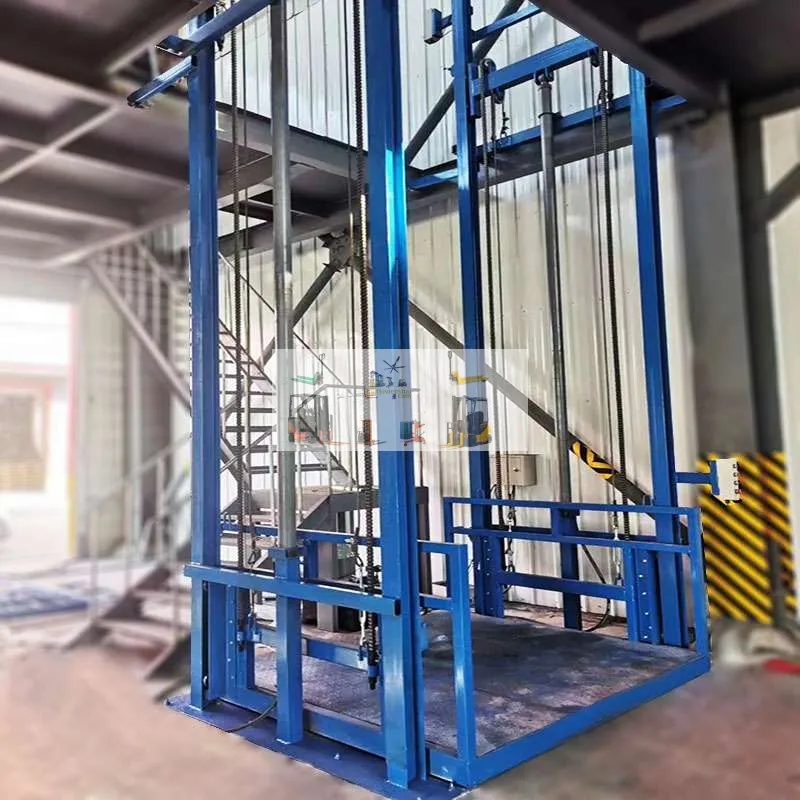

Tình huống tư vấn điển hình

Tại một kho phân phối linh kiện điện tử ở khu công nghiệp Tân Bình (TP HCM), chủ xưởng gặp khó khăn khi di chuyển pallet 500kg lên tầng lửng cao 4 mét. Hành lang hẹp, nền sàn chịu tải giới hạn và không có hố pit sẵn có, khiến việc bốc xếp thủ công mất nhiều thời gian, tăng rủi ro hư hỏng hàng hóa.

Đội kỹ thuật Thiết Bị Việt Nhật tiến hành đo đạc chiều cao tầng, kiểm tra độ chịu tải nền và khảo sát vị trí lắp ray dẫn. Kết quả cho thấy sàn kho đủ chịu tải 600kg/m², đường ray không cản trở luồng hàng và có khoảng trống đủ cho cabin 1200x1400mm, với nguồn điện 3 pha sẵn sàng kết nối.

Dựa trên khảo sát, giải pháp đề xuất là thang ELP0.5-4.0M (500kg, nâng cao 4 mét) kèm ray dẫn và cửa tự động. Thiết bị nhập khẩu nguyên chiếc, vận chuyển và lắp đặt miễn phí trong phạm vi hợp đồng, đấu nối điện, chạy thử và hướng dẫn vận hành. Kết quả: thời gian di chuyển pallet được rút ngắn 40% và giảm sự cố trong quá trình bốc xếp.

GIẢI PHÁP TỐI ƯU

Thang nâng hàng thủy lực 500kg nâng 4m

Giải pháp phù hợp cho kho công nghiệp TP HCM có tầng lửng 4m và luồng hàng pallet khoảng 500kg. Cấu hình ELP0.5-4.0M với cabin 1200x1400mm, ray dẫn hướng và cửa tự động giúp vận hành an toàn, tiết kiệm thời gian. Vui lòng gửi thông số mặt bằng để nhận báo giá chi tiết.

Báo giá và tư vấn 0588 388 388 Nhận tư vấn cấu hình

Yêu cầu an toàn và kiểm định kỹ thuật

Mỗi thang nâng hàng thủy lực tại khu công nghiệp phải tuân thủ QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng và cần kiểm định kỹ thuật an toàn theo quy định áp dụng trước khi đưa vào vận hành. Hồ sơ nghiệm thu, biên bản kiểm định và sổ bảo trì phải được lưu trữ đầy đủ.

Thiết kế nền móng hoặc hố pit (nếu có) cần đảm bảo bê tông M300, độ dày tối thiểu 200mm, có ke nền chắc chắn để cố định khung thang. Không gian xung quanh thang phải giữ khoảng cách an toàn tối thiểu 300mm so với tường hoặc thiết bị liền kề để bảo trì và vận hành.

• Van an toàn kiểm soát áp suất, ngăn chặn quá tải
• Khóa cửa tầng tự động tránh va chạm khi nâng hạ
• Cảm biến hành trình giới hạn vị trí nâng hạ
• Công tắc dừng khẩn cấp bố trí dễ tiếp cận
• Giới hạn tải trọng và cảnh báo khi vượt mức thiết kế

Để đảm bảo an toàn lâu dài, khách hàng cần phối hợp với đơn vị kiểm định theo hồ sơ thiết bị và điều kiện lắp đặt thực tế, đồng thời duy trì lịch bảo trì định kỳ.

Quy trình lắp đặt tiêu chuẩn

1. Khảo sát mặt bằng: Đo đạc chiều cao, kích thước lắp đặt thang (hoặc vị trí dựng khung), kiểm tra nguồn điện 3 pha/1 pha và kết cấu sàn chịu lực.
2. Lắp đặt khung cơ khí: Dựng khung cột dẫn hướng, gia cố khung chịu lực và sàn cabin/bàn nâng.
3. Lắp đặt hệ thống thủy lực: Định vị xy-lanh thủy lực, lắp đặt trạm nguồn (mô-tơ, bơm dầu, van an toàn chống đứt cáp/tuột áp) và hệ thống dây xích tải.
4. Đấu nối hệ thống điện: Lắp tủ điều khiển, các nút bấm gọi tầng, công tắc hành trình giới hạn trên/dưới và các cảm biến an toàn.
5. Chạy thử và bàn giao: Chạy không tải, chạy có tải đủ tải trọng định mức của thang, kiểm tra độ êm, tốc độ nâng hạ, độ dừng tầng và bàn giao hướng dẫn vận hành.

Câu hỏi thường gặp

Thang nâng hàng thủy lực gồm những bộ phận chính nào?

Thang nâng hàng thủy lực bao gồm khung chịu lực, xi lanh thủy lực, motor điện kèm bơm thủy lực, van an toàn, tủ điều khiển, sàn/cabin nâng và ray dẫn hướng. Khung chịu lực là khung chính, được làm từ thép I hoặc thép hộp, sơn tĩnh điện.

Xi lanh kết hợp van an toàn và công tắc hành trình đảm bảo vận hành ổn định. Tủ điều khiển có nút lên/xuống và dừng khẩn cấp. Ray dẫn hỗ trợ hướng di chuyển của cabin, bảo vệ thiết bị tránh rung lắc.

Công suất nâng và kích thước bàn cần chọn theo mặt bằng kho như thế nào?

Khách hàng cần đo khối lượng hàng tối đa mỗi lần nâng và lựa chọn tải trọng thang tương ứng. Ví dụ, pallet 1000kg nên chọn thang 1000kg hoặc cao hơn để tránh quá tải định kỳ.

Kích thước bàn/cabin phải đủ chứa pallet hoặc kiện hàng, thường cabin 1800x2000mm cho 1000–2000kg. Vị trí đặt thang cần khảo sát khoảng cách đến tường và độ rộng hành lang.

Những tính năng an toàn bắt buộc cần có để đáp ứng quy chuẩn?

Thang nâng hàng phải trang bị van an toàn, công tắc hành trình, khóa cửa tầng và dừng khẩn cấp. Việc này đảm bảo tuân thủ QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng và giảm rủi ro vận hành.

Cảm biến quá tải, giới hạn hành trình và cảnh báo âm thanh giúp ngăn ngừa sự cố. Hệ thống kiểm soát tải trọng theo hồ sơ thiết bị cũng là yêu cầu bắt buộc.

Ai được phép thực hiện kiểm định kỹ thuật an toàn?

Đơn vị kiểm định phải được cấp phép bởi Bộ Lao động Thương binh và Xã hội. Quy trình kiểm định kỹ thuật an toàn theo quy định áp dụng bao gồm kiểm tra hồ sơ thiết bị, thử nghiệm chức năng và ghi biên bản nghiệm thu.

Khách hàng nên lưu lại biên bản kiểm định, biên bản nghiệm thu lắp đặt và sổ theo dõi bảo trì của thiết bị để phục vụ giám sát và đối chứng khi kiểm tra định kỳ.

Yêu cầu nền móng, hố pit và tải trọng động ra sao?

Nền móng hoặc hố pit cần đạt bê tông M300 dày tối thiểu 200mm, chịu tải tĩnh và tải động lớn hơn tải trọng thang. Kích thước hố pit phải sâu hơn cabin từ 50–100mm để hạ thấp sàn ban đầu.

Khoảng cách an toàn từ ray dẫn đến tường tối thiểu 300mm, hạn chế va chạm. Đơn vị khảo sát cần đo chính xác vị trí và nền kho trước khi lắp đặt.

Bảo trì định kỳ gồm kiểm tra bộ phận nào và tần suất ra sao?

Bảo trì định kỳ cần kiểm tra áp suất hệ thống thủy lực, tình trạng xi lanh, tình trạng dầu thủy lực và các mối ghép khung. Nên kiểm tra van an toàn và công tắc hành trình mỗi 3–6 tháng.

Thiết Bị Việt Nhật hỗ trợ hướng dẫn khách hàng lập sổ bảo trì và theo dõi định kỳ. Khách hàng hoặc bên bảo trì được ủy quyền chịu trách nhiệm vận hành và lưu hồ sơ.

Kết luận

cấu tạo thang nâng hàng cho khu công nghiệp tại tp.hcm yêu cầu phân tích chi tiết về tải trọng, chiều cao nâng, kích thước cabin và an toàn vận hành. Để nhận báo giá chi tiết, quý khách vui lòng gửi thông số mặt bằng gồm tải trọng, chiều cao nâng, số điểm dừng và hình ảnh kho xưởng. Mọi thắc mắc xin liên hệ hotline 0588 388 388 để được tư vấn nhanh chóng.

Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.
