cấu tạo thang nâng hàng nhập khẩu tại TP HCM là cấu trúc gồm hệ thống thủy lực và khung thép chịu lực, thiết kế để nâng pallet lên sàn lửng trong kho xưởng. Trong bối cảnh kho logistics tại Bình Tân, hạn chế chiều cao trần và mặt bằng chật, nắm vững cấu tạo giúp đảm bảo hiệu quả vận hành và an toàn.
Đặc điểm tình huống và nhu cầu khảo sát
Đối với kho xưởng tại TP HCM, việc xác định cấu tạo thang nâng hàng nhập khẩu đòi hỏi khảo sát chi tiết mặt bằng, chiều cao trần, tải trọng cần nâng và mật độ lưu thông. Độ cứng nền bê tông, không gian trống giữa ray dẫn hướng và tường, cùng tần suất hoạt động hàng ngày là yếu tố then chốt để chọn mô hình thủy lực thích hợp. Thông số chuẩn giúp kỹ thuật viên đưa ra bản vẽ lắp đặt chính xác.
Trong tình huống kho logistics ở Bình Tân, sàn bê tông dày 200mm chịu tải 1.000kg/m² chỉ đủ cho thang 500kg. Việc khảo sát xác định phải gia cố móng, bo tròn ray dẫn hướng và đào hố pit sâu 200mm để lắp đặt xy lanh thủy lực. Nếu bỏ qua các bước này, thang có thể gây nứt sàn, lệch tải và mất an toàn khi vận hành hàng ngày.
Khách hàng thường cần cung cấp sơ đồ mặt bằng chi tiết, chiều cao từng tầng, số điểm dừng mong muốn và loại cửa tầng (trượt hay mở). Bản vẽ mặt bằng càng rõ ràng giúp đội kỹ thuật tính toán kích thước cabin, vị trí khung thép và độ dài ray dẫn hướng chính xác. Nhờ đó, giảm đáng kể phát sinh chi phí điều chỉnh sau khi lắp, đồng thời rút ngắn thời gian thi công.
Việc khảo sát trước còn bao gồm kiểm tra nguồn điện 3 pha 380V, đảm bảo hệ thống cấp điện phù hợp với công suất motor và bơm thủy lực. Kỹ thuật viên còn xác nhận khoảng cách an toàn tối thiểu quanh khung thang và vị trí neo móng để chống rung khi hoạt động liên tục. Quy trình này giúp hạn chế hiện tượng giật và bảo vệ van an toàn khỏi sự cố quá áp.
Phân tích cấu tạo và nguyên lý vận hành
Hệ thống thủy lực chính
Hệ thống dẫn động thủy lực của thang nâng hàng nhập khẩu tại TP HCM gồm motor điện, bơm thủy lực, xi lanh và van an toàn. Motor điện 3 pha cấp động lực mạnh mẽ, bơm thủy lực tạo áp suất điều khiển biến thiên theo nhu cầu tải thực tế. Xi lanh thủy lực có ty ben phủ lớp chống mài mòn, đảm bảo chuyển động êm ái.
Van an toàn tích hợp sẵn trong tủ điều khiển giúp hạn chế rủi ro quá áp, bảo vệ hệ thống thủy lực. Công tắc hành trình cắt điện tự động khi đạt góc nâng định trước, tránh vượt hành trình vận hành. Nguyên lý hoạt động dựa trên dòng dầu tuần hoàn qua van một chiều và van xả, tạo lực đẩy piston di chuyển khung thang.

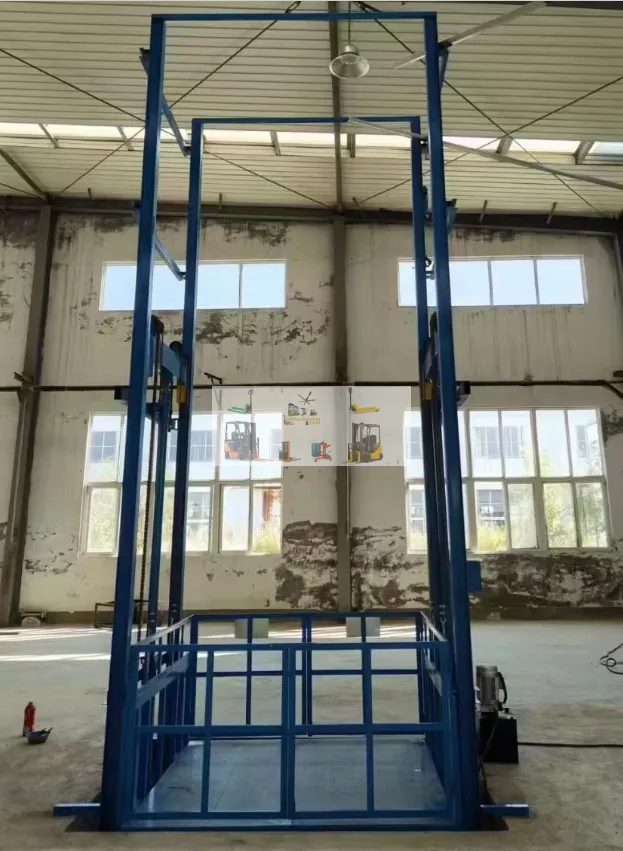

Khung thép chịu lực và ray dẫn hướng
Khung thép I hoặc thép hộp sơn tĩnh điện đảm nhận nhiệm vụ chịu lực, dẫn hướng cabin hàng di chuyển. Kết cấu khung nhập khẩu nguyên chiếc đã qua kiểm tra mối hàn, đảm bảo khả năng chống rung lắc khi nâng tải liên tục. Ray dẫn hướng được ghép chắc vào khung và tường, giữ cabin thăng bằng.
Kích thước sàn nâng (ví dụ 1200x1400mm cho tải 500kg) được tính toán dựa trên kích thước pallet tiêu chuẩn và yêu cầu khai thác của kho. Khe hở giữa ray và bánh dẫn hướng phải dưới 5mm để tránh kẹt, đồng thời thuận tiện cho việc bôi trơn và bảo trì định kỳ. Toàn bộ chi tiết khung và ray nhập khẩu nguyên chiếc đảm bảo độ chính xác cao, lắp ráp theo bản vẽ nhà cung cấp và được thử không tải trước khi giao.

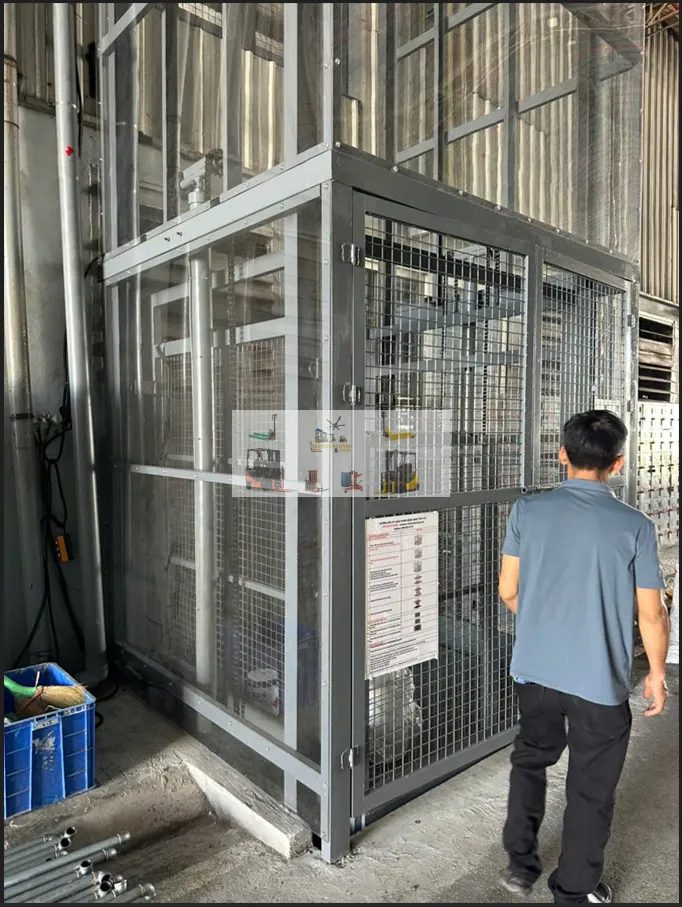

Yêu cầu lắp đặt và tiêu chuẩn an toàn
Nắm rõ yêu cầu lắp đặt và tuân thủ tiêu chuẩn an toàn giúp giảm rủi ro và đảm bảo thiết bị vận hành bền bỉ. Các bước khảo sát nền móng, kiểm tra kết cấu ray dẫn hướng và chuẩn bị hồ sơ kiểm định an toàn là bước then chốt trước khi lắp đặt thang nâng thủy lực nhập khẩu tại TP HCM.
Khi triển khai lắp đặt, khách hàng cần chuẩn bị sẵn hố pit (nếu cấu hình cần hố), cắt lỗ sàn và hoàn thiện mặt bằng theo hướng dẫn kỹ thuật, cùng nguồn điện 3 pha 380V đủ công suất cho motor và bơm thủy lực. Đơn vị thi công sẽ tư vấn kích thước kỹ thuật chi tiết, bố trí ray dẫn hướng, neo khung thép vào móng và tường theo bản vẽ nhập khẩu, đảm bảo thang vận hành ổn định, tránh hiện tượng lệch tải hoặc rung lắc khi nâng hàng tần suất cao.
Các tiêu chuẩn cần tham chiếu:
- QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng;
- TCVN 6396-20:2017 và TCVN 6396-31:2020 cho cấu tạo và lắp đặt thang máy chở hàng;
- TCVN 13918-1:2024 về thang nâng xây dựng vận chuyển hàng;
Hồ sơ kiểm định kỹ thuật an toàn theo quy định áp dụng cần bao gồm bản vẽ thiết bị, biên bản nghiệm thu hố pit (nếu có), chứng nhận nguồn điện và biên bản thử tải theo hồ sơ. Đơn vị kiểm định sẽ đánh giá hệ thống thủy lực, kiểm tra phớt, mối hàn khung và áp lực hoạt động. Khách hàng cần lưu giữ biên bản kiểm định để đối chiếu định kỳ và đảm bảo tuân thủ QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng.
Khi hoàn thiện lắp đặt, đội kỹ thuật tiến hành chạy thử, kiểm soát góc hành trình và áp suất thủy lực, sau đó hướng dẫn vận hành an toàn, giảm rủi ro cho công nhân. Thiết Bị Việt Nhật hỗ trợ vận chuyển, lắp đặt, đấu nối điện, chạy thử và bàn giao, khách hàng chỉ cần chuẩn bị hạ tầng theo yêu cầu khảo sát thực tế. Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.

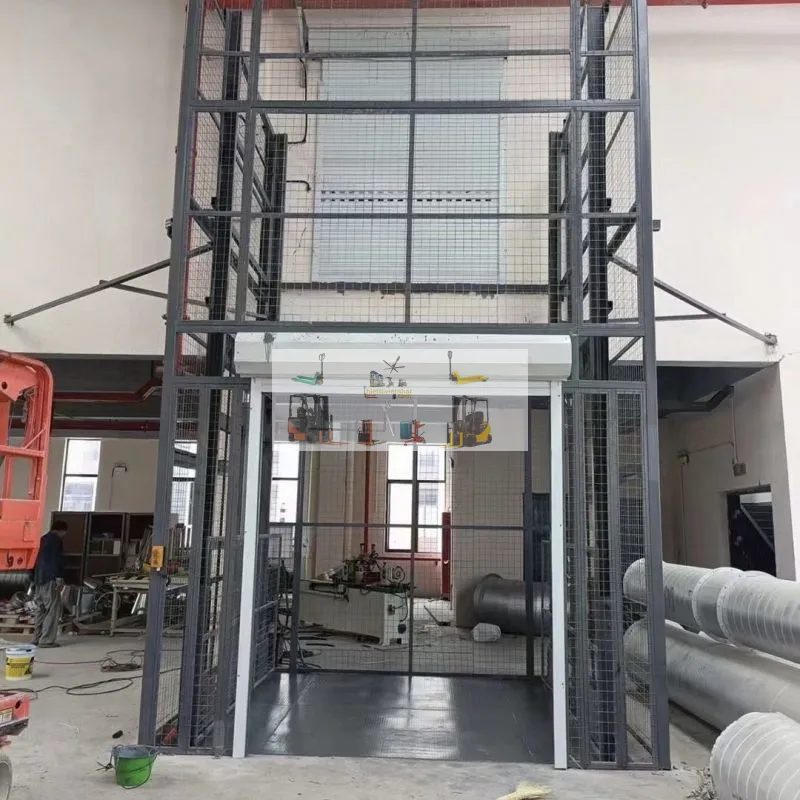

Bảng so sánh cấu hình và bảng giá tham khảo
Với mỗi mức tải trọng và chiều cao nâng, cấu hình thang nâng thủy lực sẽ khác nhau về kích thước cabin và số xi lanh. Bảng dưới đây so sánh các cấu hình tiêu biểu để giúp chủ kho lựa chọn phù hợp, kèm bảng giá tham khảo các model phổ biến.
| Tiêu chí | Mô hình đề xuất |
|---|---|
| Tải 300kg, nâng 4m | HLP0.3-4 (90.439.200 đ) |
| Tải 500kg, nâng 4m | ELP0.5-4.0M (95.018.400 đ) |
| Tải 1000kg, nâng 5m | ELP1-5.0M (188.892.000 đ) |
| Tải 2000kg, nâng 4m | ELP2-4.0M (200.340.000 đ) |
| Tải 3000kg, nâng 5m | ELP3-5.0M (261.014.400 đ) |
Gửi Yêu Cầu Báo Giá!
| Model | Tải trọng | Nâng cao | Giá đã VAT |
|---|---|---|---|
| PLP0.3-3M | 300kg | 3.3 mét | 72.122.400 đ |
| HLP0.3-3 | 300kg | 3 mét | 83.570.400 đ |
| HLP0.3-4 | 300kg | 4 mét | 90.439.200 đ |
| ELP0.5-4.0M | 500kg | 4 mét | 95.018.400 đ |
| ELP1-4.0M | 1000kg | 4 mét | 177.444.000 đ |
| ELP2-4.0M | 2000kg | 4 mét | 200.340.000 đ |
| ELP3-4.0M | 3000kg | 4 mét | 246.132.000 đ |
Để có báo giá chính xác, khách hàng cần cung cấp tải trọng, chiều cao nâng, số điểm dừng, kích thước sàn/cabin, vị trí lắp đặt, hình ảnh mặt bằng và yêu cầu cửa tầng hoặc hố pit nếu có.
Tình huống tư vấn điển hình
Một kho vận thực phẩm tại Bình Tân cần nâng pallet lên sàn lửng cao 5m, trọng tải trung bình 500kg và lối đi hai bên chỉ rộng 1m. Khách hàng yêu cầu thiết bị nhập khẩu nguyên chiếc, vận hành ổn định 3 ca/ngày và giảm thiểu rung lắc để tránh đổ vỡ hàng thực phẩm. Không gian hạn chế đòi hỏi ray dẫn hướng phải gắn sát tường và kích thước cabin tối ưu.
Đội kỹ thuật Thiết Bị Việt Nhật đã khảo sát thực tế tại kho, đo chiều cao từ nền đến trần, kiểm tra độ cứng bê tông và đánh giá vị trí lắp đặt ray dẫn hướng. Kết quả khảo sát cho thấy sàn cần gia cố thêm bằng đệm thép I, hố pit sâu 200mm để lắp xi lanh thủy lực chìm, đảm bảo sự ổn định trong quá trình vận hành.
Thiết Bị Việt Nhật đề xuất mô hình ELP0.5-5.0M với cabin 1200x1400mm, xi lanh thủy lực 1 bơm, van an toàn và công tắc hành trình tự động. Cửa tầng trượt kín hỗ trợ vận chuyển hàng nhanh, giảm bụi bẩn. Sau lắp đặt, đội thi công chạy thử tải 50kg trước, sau đó thử tải 500kg để hiệu chỉnh van an toàn và hành trình chính xác.
Nhờ thiết bị nhập khẩu nguyên chiếc, hệ thống thủy lực vận hành êm và khung thép chịu lực ổn định, kho vận giảm bớt thời gian chờ mỗi lô hàng. Khách hàng hài lòng với tiến độ lắp đặt trong 5 ngày, bảo hành 12 tháng và không gặp sự cố rò dầu hay kẹt piston trong quá trình sử dụng định kỳ. Hướng dẫn vận hành an toàn giúp công nhân tự tin khi thao tác.
Quy trình lắp đặt tiêu chuẩn
- Khảo sát mặt bằng: Đo đạc chiều cao, kích thước lắp đặt thang (hoặc vị trí dựng khung), kiểm tra nguồn điện 3 pha/1 pha và kết cấu sàn chịu lực.
- Lắp đặt khung cơ khí: Dựng khung cột dẫn hướng, gia cố khung chịu lực và sàn cabin/bàn nâng.
- Lắp đặt hệ thống thủy lực: Định vị xy-lanh thủy lực, lắp đặt trạm nguồn (mô-tơ, bơm dầu, van an toàn chống đứt cáp/tuột áp) và hệ thống dây xích tải.
- Đấu nối hệ thống điện: Lắp tủ điều khiển, các nút bấm gọi tầng, công tắc hành trình giới hạn trên/dưới và các cảm biến an toàn.
- Chạy thử và bàn giao: Chạy không tải, chạy có tải đủ tải trọng định mức của thang, kiểm tra độ êm, tốc độ nâng hạ, độ dừng tầng và bàn giao hướng dẫn vận hành.
Câu hỏi thường gặp
Thang nâng thủy lực gồm những bộ phận chính nào?
Thang nâng thủy lực gồm các bộ phận chính: motor điện 3 pha, bơm thủy lực, xi lanh thủy lực, van an toàn, tủ điều khiển, sàn nâng, ray dẫn hướng và cửa tầng. Tất cả cấu kiện này nhập khẩu nguyên chiếc, mang lại độ bền cao.
Nguyên lý hoạt động và lưu ý khi vận hành ra sao?
Hoạt động dựa trên áp suất dầu thủy lực: bơm cấp áp suất cho xi lanh, piston đẩy khung thang di chuyển. Khi đạt hành trình, công tắc hành trình cắt điện, van xả ngăn quá tải. Cần vận hành đúng tốc độ, giữ tải ổn định để tránh hiện tượng giật hoặc quá áp.
Những tiêu chuẩn an toàn và hồ sơ cần chuẩn bị?
Cần tuân thủ QCVN 7:2012/BLĐTBXH về an toàn thiết bị nâng và kiểm định kỹ thuật an toàn theo quy định áp dụng. Hồ sơ gồm bản vẽ thiết bị, biên bản nghiệm thu hố pit, chứng nhận nguồn điện và biên bản thử tải do đơn vị kiểm định cấp.
Các thành phần dễ hỏng và cách bảo dưỡng?
Những bộ phận thường được chú trọng bảo dưỡng gồm phớt xi lanh, ống dẫn dầu, van một chiều và van an toàn. Nên kiểm tra, thay dầu thủy lực định kỳ 6 tháng/lần và thay phớt khi thấy dấu hiệu rò dầu hay lực nâng giảm. Bảo trì đúng cách kéo dài tuổi thọ thiết bị.
Yêu cầu nền móng, ray dẫn hướng khi lắp đặt?
Nền móng bê tông tối thiểu 200mm cần đủ độ cứng, gia cố móng thép I để chịu tải động. Ray dẫn hướng phải gắn chắc vào khung thép hoặc tường, khe hở dưới 5mm giữa bánh dẫn hướng và ray. Vị trí neo được tính toán dựa trên lực đẩy xi lanh và tải trọng tối đa.
Quy trình kiểm định kỹ thuật và tần suất ra sao?
Sau lắp đặt, cần kiểm định kỹ thuật an toàn và thử tải 1,25 lần tải thiết kế, tuân thủ kiểm định kỹ thuật an toàn theo quy định áp dụng. Định kỳ 6 tháng/lần kiểm tra phớt, áp suất, động cơ và mối hàn khung để phát hiện rò dầu hoặc lệch tải sớm, đảm bảo hoạt động liên tục.
Kết luận và liên hệ báo giá
cấu tạo thang nâng hàng nhập khẩu tại tp.hcm đã được phân tích từ hệ thống thủy lực đến khung thép và tiêu chuẩn an toàn. Để nhận báo giá chính xác, xin vui lòng gửi thông tin tải trọng, chiều cao nâng, số điểm dừng, kích thước cabin và hình ảnh mặt bằng. Gọi 0588 388 388 để được tư vấn chuyên sâu và lập hồ sơ kỹ thuật ngay hôm nay.
