Cấu tạo thang nâng hàng tại xưởng tại TP HCM để tối ưu chu trình kho

cấu tạo thang nâng hàng tại xưởng tại TP HCM đóng vai trò quan trọng trong lưu chuyển hàng hóa trên tầng lửng và khu kho sản xuất. Thiết bị thủy lực sẽ bao gồm các cụm chi tiết cơ bản đảm bảo nâng hạ chính xác, an toàn và ổn định. Bài viết chia sẻ thành phần chính, so sánh cấu hình, quy trình khảo sát và tiêu chuẩn kiểm định tại các xưởng cơ khí khu vực TP HCM.

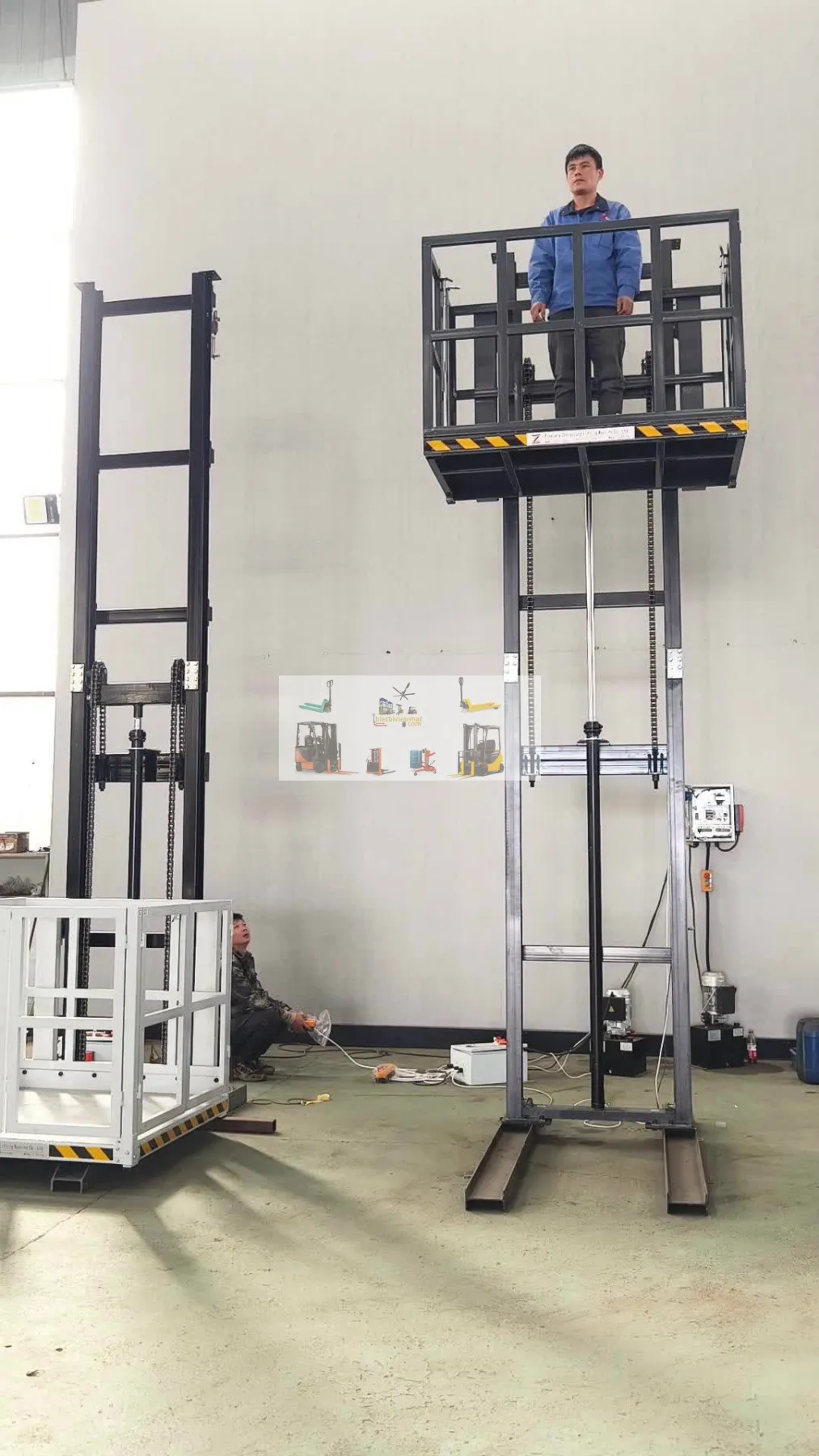

Những yếu tố then chốt trong cấu tạo thang nâng hàng thủy lực

Thang nâng hàng thủy lực vận hành dựa trên sự phối hợp của các nhóm chi tiết cơ bản như motor điện, bơm thủy lực và xi lanh. Đây là nền tảng đảm bảo công suất nâng, tốc độ di chuyển và độ ổn định khi nâng hạ hàng. Mỗi cụm chi tiết chịu trách nhiệm truyền và tạo áp lực dầu, giúp thiết bị đáp ứng yêu cầu vận hành trong xưởng.

Motor điện kết hợp với bơm thủy lực tạo thành hệ truyền động chính. Motor điện có vai trò cung cấp năng lượng, còn bơm cánh gạt điều áp dòng dầu. Hệ mạch dầu gồm van một chiều giữ áp suất, van xả nhanh điều chỉnh tốc độ hạ và van an toàn giới hạn áp vượt tải, giảm nguy cơ hư hỏng xi lanh hoặc gãy ty ben khi quá áp.

Xi lanh thủy lực và khung chịu lực là trái tim của thang nâng. Số lượng xy lanh, đường kính ty ben và áp suất làm việc xác định khả năng nâng tải. Khung thép I hoặc thép hộp gia cường kết hợp ray dẫn hướng cố định trên tường giúp tránh lệch tải, đảm bảo hành trình nâng hạ trơn tru ngay cả ở độ cao 4–6m.

Sàn cabin nâng và cửa tầng là điểm tiếp xúc chính với hàng hóa và người vận hành. Sàn làm từ thép tấm chịu mài mòn, có bề mặt chống trượt; cửa tầng hoặc rào chắn kèm công tắc hành trình và cảm biến an toàn. Tủ điều khiển với nút bấm, công tắc hành trình và đèn báo quản lý hành trình, tốc độ và điểm dừng chính xác.

Toàn bộ khung, sàn và cửa tầng được xử lý bằng sơn tĩnh điện chống ăn mòn, gia tăng tuổi thọ trong môi trường xưởng có dầu mỡ và bụi kim loại. Vật liệu thép I, thép hộp hoặc thép tấm cao cấp giúp kết cấu chịu mỏi tốt, hạn chế biến dạng sau nhiều chu kỳ nâng hạ. Mối hàn và liên kết bulong đáp ứng tiêu chuẩn cơ khí để đảm bảo an toàn cho vận hành liên tục.

THIẾT BỊ VIỆT NHẬT

Sản phẩm chính hãng
Cam kết chất lượngThang Nâng Hàng 1000kg (1 Tấn) Nhập Khẩu, Giá Tốt , Lắp Đặt Toàn QuốcThang nâng hàng 1000kg (1 tấn) thủy lực nhập khẩu chính hãng, đầy đủ CO/CQ., chuyên dùng cho kho bãi, xưởng sản xuất. Lắp đặt tận nơi toàn quốc, hỗ trợ kỹ thuật nhanh chóng, bảo hà…Hotline: 0588 388 388NHẬN ƯU ĐÃI

So sánh cấu hình theo tải trọng và nhu cầu vận hành

Lựa chọn cấu hình thang nâng hàng phụ thuộc vào tải trọng, chiều cao nâng và tần suất sử dụng. Tải trọng nhỏ (300–500kg) phù hợp xy lanh đơn, cabin kích thước gọn, trong khi tải trọng lớn (1–3 tấn) cần xi lanh đôi, khung chịu lực cao và cửa tự động. Chiều cao nâng quyết định hành trình ty ben, số điểm dừng và quy trình kiểm định trước khi đưa vào vận hành.

Đối với xưởng có lưu lượng vận chuyển liên tục, hệ thống van an toàn và tủ điều khiển có thể tích hợp van đảo chiều nhanh để rút ngắn chu trình. Nhiều điểm dừng cần công tắc hành trình chính xác, đảm bảo dừng đúng cao độ mà không ảnh hưởng đến kết cấu ty ben. Độ cứng khung và ray dẫn hướng phải đủ chịu mài mòn khi hoạt động tần suất cao.

Kích thước cabin và cửa tầng cần cân đối với mặt bằng xưởng. Với kho có trần dưới 3,5m, cabin 750x850mm tiết kiệm diện tích. Với trần cao 4–5m, cabin 1800x2000mm giúp di chuyển pallet và xe đẩy lớn dễ dàng. Việc chọn kích thước sàn phù hợp còn ảnh hưởng đến tải trọng phân bổ và yêu cầu gia cố nền móng.

Chính sách vận chuyển, lắp đặt miễn phí, chạy thử và bảo hành của Thiết Bị Việt Nhật hỗ trợ chủ xưởng vận hành liền mạch. Khách hàng cần cung cấp mặt bằng, nguồn điện 3 pha và yêu cầu cửa tầng hoặc hố pit (nếu có) để đảm bảo tiến độ thi công.

Bảng so sánh cấu hình tiêu biểu theo tải trọng:

Bảng giá tham khảo theo tải trọng (giá đã VAT):

Để có báo giá chính xác, khách hàng cần cung cấp tải trọng, chiều cao nâng, số điểm dừng, kích thước sàn/cabin, vị trí lắp đặt, hình ảnh mặt bằng và yêu cầu cửa tầng hoặc hố pit nếu có.

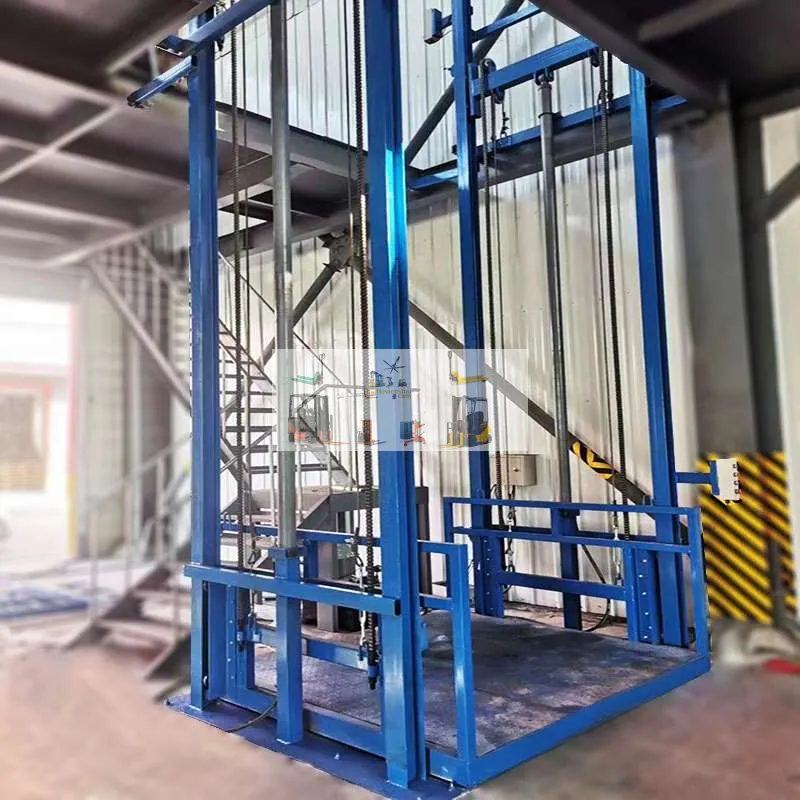

Tình huống tư vấn điển hình

Tại một xưởng cơ khí ở quận 7, TP HCM, chủ đầu tư cần nâng máy tiện nặng 800kg lên tầng lửng cao 4m. Mặt bằng hẹp chỉ đủ trống 0,8m lối đi, nguồn điện 3 pha đặt sát vách. Thách thức là bố trí ray dẫn hướng và độ chờ hố pit không ảnh hưởng kết cấu sàn hiện hữu.

Đội kỹ thuật Thiết Bị Việt Nhật khảo sát thực tế, đo đạc tải trọng, đánh giá độ chịu lực sàn và điều kiện neo bulong. Sau khi thống nhất vị trí, Thiết Bị Việt Nhật đề xuất dùng xy lanh đôi, ray dẫn hướng sát tường và hố pit sâu 150mm, đảm bảo hành trình nâng ổn định và an toàn.

Kết quả là thang nâng hàng thủy lực ELP1-4.0M với tải trọng 1000kg và chiều cao 4m đáp ứng vừa khít không gian và dư công suất để vận hành hiệu quả. Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.

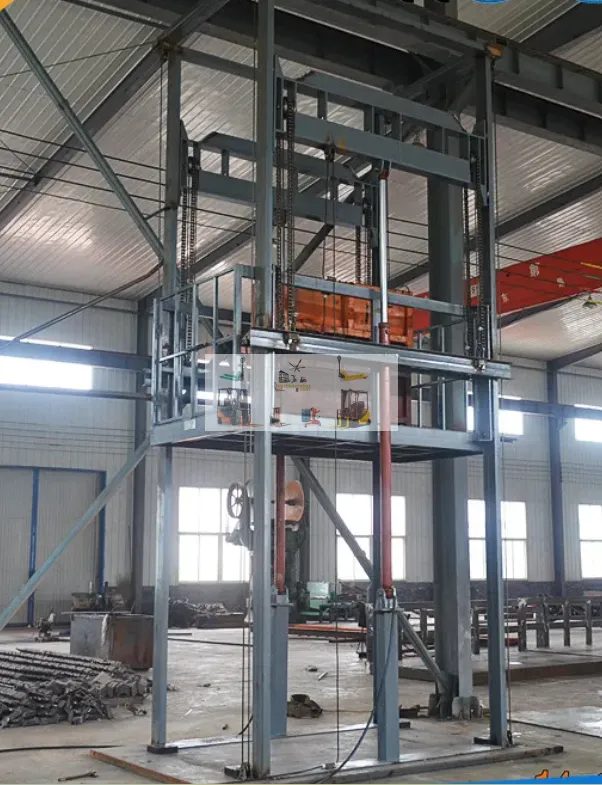

Quy chuẩn an toàn và kiểm định thiết bị

Thang nâng hàng thủy lực phải tuân thủ QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng và TCVN 13918-1:2024 về thang nâng xây dựng vận chuyển hàng. Hồ sơ nghiệm thu bao gồm bản vẽ, chứng nhận xuất xưởng và biên bản nghiệm thu để đơn vị kiểm định kỹ thuật an toàn theo quy định áp dụng.

Trước khi đưa vào sử dụng, thiết bị cần thử tải không tải, thử có tải 125%, kiểm tra phanh thủy lực và van an toàn. Định kỳ 6 tháng hoặc sau 2000 giờ vận hành, phải kiểm tra mối hàn, phớt xi lanh, áp suất làm việc và độ trượt ray dẫn hướng để duy trì hiệu suất và giảm rủi ro.

Việc kiểm định phải được thực hiện bởi đơn vị có thẩm quyền, căn cứ hồ sơ thiết bị và điều kiện lắp đặt thực tế. Kết quả kiểm định cấp chứng nhận an toàn, giúp xưởng vận hành liên tục và tuân thủ quy định pháp lý.

GIẢI PHÁP TỐI ƯU

Thang nâng hàng thủy lực 1 tấn nâng cao 4 mét

Phù hợp xưởng cơ khí cao 4m, tải 1 tấn, sàn cabin 1800x2000mm; giải pháp nhập khẩu nguyên chiếc, vận chuyển và lắp đặt miễn phí. Liên hệ cung cấp thông số để chốt cấu hình chi tiết.

Báo giá và tư vấn 0588 388 388 Nhận tư vấn cấu hình

Hướng dẫn khảo sát và lắp đặt thực tế

Khảo sát trước lắp đặt là bước quan trọng để đảm bảo thang nâng hoạt động ổn định. Kỹ thuật viên cần kiểm tra tải trọng, đo đạc chiều cao và xác định vị trí đặt, sau đó lên bản vẽ chi tiết cho hố pit và ray dẫn hướng. Chủ xưởng phối hợp chuẩn bị nền móng, nguồn điện và mặt bằng sạch sẽ để đội lắp đặt thi công nhanh chóng.

• Nền móng và hố pit 150–200mm tùy cao độ.
• Ray dẫn hướng và bulong neo chắc chắn.
• Nguồn điện 3 pha, 380V, dây 4x4mm².
• Khoảng cách tự do xung quanh tối thiểu 500mm.
• Cửa tầng hoặc rào chắn theo mặt bằng thực tế.

Khách hàng tự chuẩn bị hố pit, cắt lỗ sàn và gia cố nền; Thiết Bị Việt Nhật tư vấn kích thước kỹ thuật, lắp đặt, đấu nối, chạy thử và bàn giao. Mọi chi phí phát sinh về xây dựng và điện áp tùy khảo sát thực tế, xin liên hệ 0588 388 388.

Quy trình lắp đặt tiêu chuẩn

1. Khảo sát mặt bằng: Đo đạc chiều cao, kích thước lắp đặt thang (hoặc vị trí dựng khung), kiểm tra nguồn điện 3 pha/1 pha và kết cấu sàn chịu lực.
2. Lắp đặt khung cơ khí: Dựng khung cột dẫn hướng, gia cố khung chịu lực và sàn cabin/bàn nâng.
3. Lắp đặt hệ thống thủy lực: Định vị xy-lanh thủy lực, lắp đặt trạm nguồn (mô-tơ, bơm dầu, van an toàn chống đứt cáp/tuột áp) và hệ thống dây xích tải.
4. Đấu nối hệ thống điện: Lắp tủ điều khiển, các nút bấm gọi tầng, công tắc hành trình giới hạn trên/dưới và các cảm biến an toàn.
5. Chạy thử và bàn giao: Chạy không tải, chạy có tải đủ tải trọng định mức của thang, kiểm tra độ êm, tốc độ nâng hạ, độ dừng tầng và bàn giao hướng dẫn vận hành.

Các câu hỏi thường gặp về cấu tạo thang nâng hàng thủy lực

Thang nâng hàng thủy lực gồm những bộ phận chính nào?

Thang nâng hàng thủy lực bao gồm motor điện, bơm thủy lực, xi lanh thủy lực, van an toàn, tủ điều khiển, sàn cabin, ray dẫn hướng và cửa tầng. Motor điện cung cấp năng lượng quay cho bơm, bơm tạo áp lực dầu đẩy piston trong xi lanh, van an toàn kiểm soát tải và giảm áp, tủ điều khiển quản lý hành trình và tốc độ.

Nguyên lý hoạt động và điểm chú ý khi vận hành thang nâng thủy lực?

Thang nâng thủy lực hoạt động dựa trên chuyển động của dầu trong mạch kín. Khi kích hoạt, bơm hút dầu, đẩy qua van một chiều vào xi lanh để nâng sàn. Khi hạ, van xả mở, dầu trở về thùng. Cần kiểm tra độ kín mối nối, mức nhớt dầu và hoạt động của van một chiều để tránh rò rỉ, chùng áp và đảm bảo an toàn.

Tiêu chuẩn và quy chuẩn an toàn khi lắp đặt và kiểm định thang nâng hàng tại Việt Nam?

Để lắp đặt và vận hành, thang nâng hàng phải tuân thủ QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng và TCVN 13918-1:2024 về thang nâng xây dựng vận chuyển hàng. Hồ sơ nghiệm thu bao gồm bản vẽ, chứng nhận xuất xưởng và biên bản kiểm định do đơn vị có thẩm quyền cấp.

Những thành phần nào cần bảo dưỡng định kỳ?

Các chi tiết cần bảo dưỡng thường xuyên gồm phớt xi lanh, ống dẫn dầu, van an toàn, dầu thủy lực và mối hàn khung. Nên thay dầu thủy lực sau 1000–2000 giờ vận hành, kiểm tra phớt chống rò rỉ và siết chặt bu lông sau mỗi 6 tháng để giảm thiểu sự cố và duy trì hiệu suất.

Yêu cầu về nền móng và ray dẫn hướng trong xưởng?

Nền móng cần chịu được tải trọng thiết bị và hàng hóa, thường đổ bê tông M250 dày 200mm và gia cố hố pit 150–200mm. Ray dẫn hướng lắp sát tường hoặc khung bao, neo bulong M16/M20, đảm bảo song song và không bị lệch. Khoảng cách xung quanh tối thiểu 500mm để công nhân thao tác và bảo trì.

Chu trình kiểm định và thử tải thang nâng hàng như thế nào?

Trước khi đưa vào sử dụng, thang nâng hàng phải thử tải 125% tải thiết kế, kiểm tra hành trình, phanh thủy lực và an toàn dừng. Định kỳ kiểm định kỹ thuật an toàn theo quy định 6 tháng một lần hoặc sau 2000 giờ vận hành. Hồ sơ thử tải cần biên bản và chữ ký đơn vị có thẩm quyền.

Gửi Yêu Cầu Báo Giá!

Sản phẩm: Cấu tạo thang nâng hàng tại xưởng tại TP HCM để tối ưu chu trình kho

Họ và Tên *

Số điện thoại *

Email

Số lượng

Đơn vị số lượng Cái Bộ Chiếc

Tải trọng * -- Chọn tải trọng -- 300kg 500kg 1 tấn (1.000kg) 1,5 tấn (1.500kg) 2 tấn (2.000kg) 2,5 tấn (2.500kg) 3 tấn (3.000kg) 4 – 6 tấn / tải khác (nhập riêng)

Chiều cao nâng * -- Chọn chiều cao -- 3 mét 3,3 mét 4 mét 5 mét 6 mét Khác (nhập riêng)

Kích thước cabin * -- Chọn tải trọng trước --

Chọn tải trọng và chiều cao để xem giá tham khảo.

Địa chỉ

Ghi chú

Mã bảo mật *

Gửi Yêu Cầu!

Kết luận

cấu tạo thang nâng hàng tại xưởng tại tp.hcm cho thấy mỗi chi tiết từ motor, bơm, xi lanh đến ray dẫn hướng và cửa tầng đều ảnh hưởng trực tiếp tới hiệu quả vận hành và độ bền thiết bị. Việc khảo sát kỹ lưỡng mặt bằng, tải trọng và tiêu chuẩn an toàn là nền tảng để chọn đúng thiết bị cho xưởng.

Để nhận báo giá chính xác và tư vấn cấu hình cụ thể cho xưởng, vui lòng gửi thông tin về tải trọng, chiều cao nâng, số điểm dừng, kích thước sàn/cabin và hình ảnh mặt bằng hoặc gọi ngay hotline 0588 388 388.
