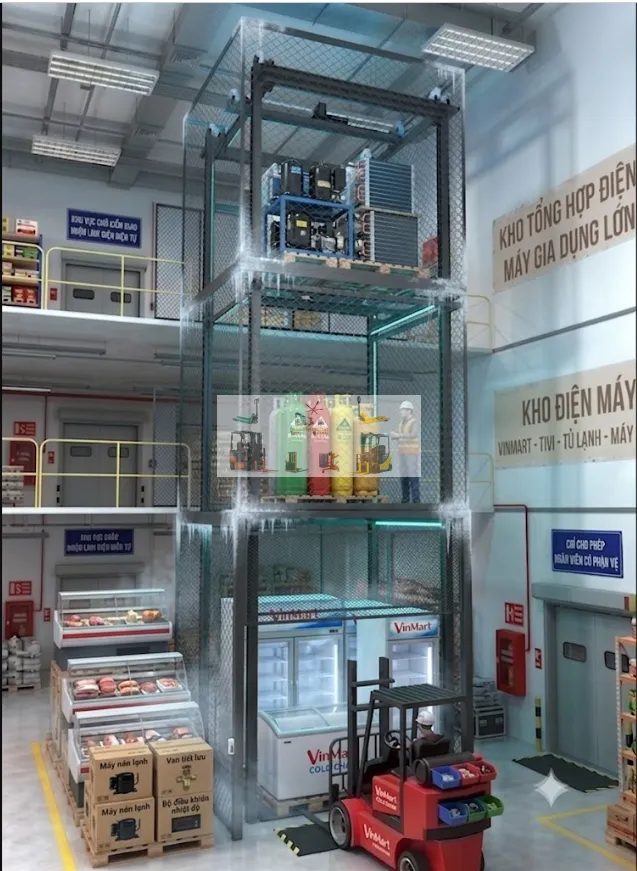

Kích thước thang nâng hàng chất lượng tại TP HCM giúp chủ kho xưởng trần thấp có phương án lắp đặt an toàn và hiệu quả. Bài viết giải đáp cách tính kích thước sàn, chiều cao nâng và khoảng không, đồng thời so sánh model phù hợp với pallet 1,2×1,0 m và quy trình khảo sát thực tế để đảm bảo lắp đặt ngay.
Xác định không gian và yêu cầu về cabin thang nâng
Để lắp đặt thang nâng hàng trong kho trần thấp, trước hết cần xác định diện tích sàn hữu dụng. Hầu hết pallet tiêu chuẩn có kích thước 1,2×1,0 m hoặc 1,0×1,2 m, do đó diện tích cabin phải lớn hơn hoặc bằng thông số này để tải hàng trơn tru. Nếu cabin quá nhỏ, pallet sẽ không thể đặt thẳng, tăng nguy cơ kẹt và tổn hại thiết bị. Giải pháp là đo chính xác khoảng trống bên trong khung dẫn hướng, sau đó cộng thêm khoảng hở an toàn 50 mm mỗi chiều.
Bên cạnh diện tích sàn, chiều cao nâng cần so sánh với độ chênh giữa các tầng. Với trần kho chỉ cao 5–6 m, chiều cao nâng tối đa 4 m sẽ phù hợp để tránh chạm dầm hoặc hệ thống điện chiếu sáng. Nếu chọn model nâng cao 6 m, khung dẫn sẽ vượt mức trần, tốn thêm chi phí gia cố và cắt lỗ sàn. Do đó, cần đo chiều cao tầng hữu dụng và so khớp với hành trình xi lanh của thang thủy lực.
Khoảng không gian lắp đặt xung quanh thang cũng ảnh hưởng đến khả năng vận hành. Cần dự trù lề cửa tầng tối thiểu 150 mm để mở rộng không gian ra vào và tránh va chạm với khung tường. Hành lang hoặc lối đi trước cửa tầng phải rộng ít nhất 800 mm để xe nâng hoặc nhân công di chuyển thuận tiện. Trường hợp mặt bằng chật, chủ kho có thể cân nhắc đặt thang vào góc cuối, đảm bảo một bên thông thoáng để mở cửa an toàn.
An toàn vận hành đòi hỏi khoảng hở xung quanh khung và cơ cấu khóa cửa tự động. Van an toàn hạn chế tốc độ rơi khi mất áp, công tắc hành trình ngắt mạch điện khi cabin vượt giới hạn hành trình. Nếu khe hở giữa cabin và tường nhỏ hơn 50 mm, cần dùng tấm che bảo vệ hoặc rào chắn di động. Thiết kế này giúp giảm rủi ro kẹt tay, vướng hàng khi đưa pallet lên xuống.
So sánh cấu hình lựa chọn theo kích thước và tải trọng
Khi chọn thang nâng, tải trọng định mức và kích thước cabin quyết định hiệu quả vận hành. Các model HLP0.3-4 hay ELP0.5-4.0M đều dùng cơ cấu thủy lực với xi lanh 1, khung thép I và sơn tĩnh điện, song khác nhau về sàn và công suất. Việc so sánh cấu hình giúp chủ kho sớm nhận diện model phù hợp với pallet và khung nhà. Bảng dưới đối chiếu tiêu chí chính giữa hai kiểu cabin phổ biến:
| Tiêu chí | Model 300–500 kg | Model 1000–2000 kg | Yêu cầu không gian |
|---|---|---|---|
| Diện tích sàn | 750×850–1200×1400 mm | 1800×2000 mm | thêm 50 mm mỗi cạnh |
| Chiều cao nâng | 3–5 m | 4–5 m | phù hợp trần ≤6 m |
| Số xi lanh | 1 xi lanh | 2 xi lanh | - |
| Cửa tầng | 1 bộ | 1 bộ | lề cửa ≥150 mm |
Bảng trên cho thấy model tải 300–500 kg phù hợp với pallet kích thước nhỏ hơn 1,2×1,2 m, trong khi model từ 1000–2000 kg thường có cabin rộng 1,8×2,0 m, đủ chứa pallet công nghiệp. Số xi lanh nhiều hơn giúp nâng tải ổn định ở trọng lượng lớn. Chủ kho cần cân đối giữa diện tích sàn và mức tải để chọn đúng model, tránh lãng phí diện tích hoặc quá tải, ảnh hưởng đến tuổi thọ thiết bị.
| Model | Tải trọng | Nâng cao | Giá đã VAT |
|---|---|---|---|
| HLP0.3-4 | 300 kg | 4 m | 90.439.200 đ |
| ELP0.5-4.0M | 500 kg | 4 m | 95.018.400 đ |
| ELP1-4.0M | 1000 kg | 4 m | 177.444.000 đ |
| ELP2-4.0M | 2000 kg | 4 m | 200.340.000 đ |
| ELP3-4.0M | 3000 kg | 4 m | 246.132.000 đ |
Để có báo giá chính xác, khách hàng cần cung cấp tải trọng, chiều cao nâng, số điểm dừng, kích thước sàn/cabin, vị trí lắp đặt, hình ảnh mặt bằng và yêu cầu cửa tầng hoặc hố pit nếu có.
Tình huống tư vấn điển hình
Một kho phụ liệu điện tử ở quận 7 phải tận dụng tầng lửng cao 3,8 m để lưu trữ linh kiện. Nhóm kỹ thuật đo đạc nhập khẩu nhận thấy vách bên trên thấp hơn 4 m so với sàn gác, yêu cầu cabin có chiều cao tối đa 3,5 m và diện tích sàn 1200×1000 mm. Thiết Bị Việt Nhật đã tư vấn model ELP0.5-4.0M với khung dẫn hướng đặc biệt, đảm bảo vừa vặn trong không gian hạn chế và chịu tải 500 kg cho pallet chứa linh kiện.
Bởi trần kho chật và đường ống điện chiếu sáng nằm ngang, đội khảo sát phải điều chỉnh đường dầu thủy lực thấp hơn tiêu chuẩn, tính toán hành trình xi lanh đủ để cabin không vướng khi lên tầng trên. Hố pit 50 mm cũng được giữ nguyên để tránh gia cố tốn kém. Sau khi lắp đặt, thang chạy thử 200 chu kỳ liên tục, ghi nhận tốc độ hạ không vượt quá 30 mm/s, đảm bảo vận hành ổn định.
Kết quả, khách hàng cải thiện thời gian chuyển hàng giữa hai tầng từ 10 phút xuống còn 3 phút, giảm sức lao động công nhân và hạn chế hư hỏng linh kiện mềm. Nhân sự vận hành chỉ cần khóa cửa tự động và bật nguồn 3 pha, mỗi ca bảo trì mất khoảng 20 phút để kiểm tra van an toàn và công tắc hành trình theo quy định.

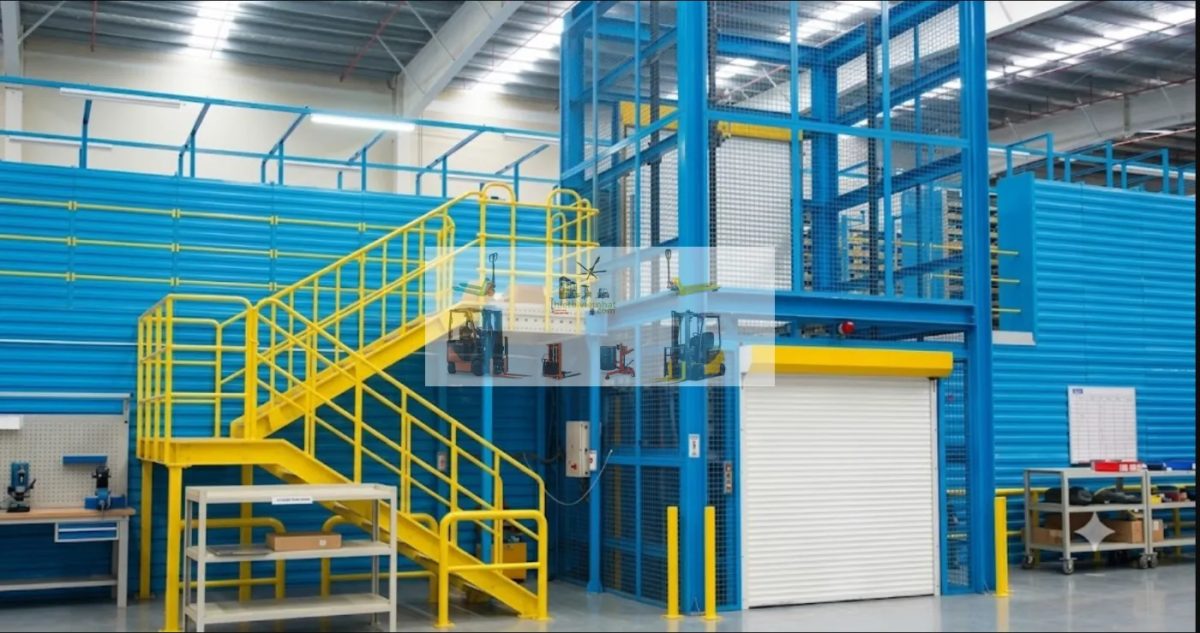

Hướng dẫn khảo sát và lắp đặt đúng tiêu chuẩn
Trước khi lắp đặt, khách hàng cần tham chiếu QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng để đảm bảo hệ khung và cabin đáp ứng yêu cầu kỹ thuật. Hồ sơ thiết bị phải được đối chứng theo kiểm định kỹ thuật an toàn theo quy định áp dụng. Thiết Bị Việt Nhật hỗ trợ khách hàng chuẩn bị hồ sơ, lia thông tin với đơn vị kiểm định để hoàn thiện thủ tục nhanh chóng.
Quy trình khảo sát bao gồm đo đạc kích thước sàn, đánh giá độ chịu tải nền bằng máy nén, kiểm tra độ cứng bê tông và vị trí đặt khung. Khách tự chuẩn bị hố pit (nếu có), cắt lỗ sàn, gia cố nền và mạng điện 3 pha theo bản vẽ kỹ thuật. Đội lắp đặt sẽ căn chỉnh khung, cố định ray dẫn hướng, lắp xi lanh thủy lực, đấu nối mạch điện và chạy thử trước khi bàn giao.
Sau khi lắp đặt xong, kỹ thuật viên sẽ hiệu chỉnh công tắc hành trình, kiểm tra van an toàn và phanh thủy lực, đảm bảo cabin dừng đúng tầng. Khách cần lưu ý: Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.
Quy trình lắp đặt tiêu chuẩn
- Khảo sát mặt bằng: Đo đạc chiều cao, kích thước lắp đặt thang (hoặc vị trí dựng khung), kiểm tra nguồn điện 3 pha/1 pha và kết cấu sàn chịu lực.
- Lắp đặt khung cơ khí: Dựng khung cột dẫn hướng, gia cố khung chịu lực và sàn cabin/bàn nâng.
- Lắp đặt hệ thống thủy lực: Định vị xy-lanh thủy lực, lắp đặt trạm nguồn (mô-tơ, bơm dầu, van an toàn chống đứt cáp/tuột áp) và hệ thống dây xích tải.
- Đấu nối hệ thống điện: Lắp tủ điều khiển, các nút bấm gọi tầng, công tắc hành trình giới hạn trên/dưới và các cảm biến an toàn.
- Chạy thử và bàn giao: Chạy không tải, chạy có tải đủ tải trọng định mức của thang, kiểm tra độ êm, tốc độ nâng hạ, độ dừng tầng và bàn giao hướng dẫn vận hành.
Câu hỏi thường gặp
Thang nâng cần kích thước cabin bao nhiêu để chở pallet tiêu chuẩn (1,2×1,0 m)?
Diện tích cabin tối thiểu 1200×1000 mm. Phần thừa 50 mm mỗi cạnh giúp dễ xoay và đưa pallet vào. Chủ kho nên đo khoảng trống bên trong khung dẫn hướng, đối chiếu với kích thước pallet rồi cộng thêm khe hở an toàn để tránh kẹt hàng và giảm nguy cơ va đập.
Khoảng không gian lắp đặt (hố, chiều cao nâng, khoảng cách tới cửa) phải dự trù bao nhiêu mm?
Chiều cao trần kho tối thiểu cao hơn hành trình xi lanh 500 mm để tránh chạm dầm. Lề cửa tầng nên giữ ≥150 mm mỗi bên, khoảng lùi trước cửa ≥800 mm. Hố pit thường sâu 50 mm để hạ sàn cabin và tránh gờ, tăng độ ổn định khi vận hành.
Tải trọng tối đa và kích thước tương ứng giữa các mức tải (500 kg, 1000 kg…) là gì?
Mỗi model có thông số cụ thể trong bảng giá. Ví dụ ELP0.5-4.0M tải 500 kg, sàn 1200×1400 mm; ELP1-4.0M tải 1000 kg, sàn 1800×2000 mm. Chủ kho xác định trọng lượng pallet tối đa để chọn model có sàn và số xi lanh phù hợp, tránh quá tải gây hư hỏng thiết bị.
Có quy chuẩn/tiêu chuẩn bắt buộc để đưa thiết bị vào sử dụng không?
Phải tham chiếu QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng và thực hiện kiểm định kỹ thuật an toàn theo quy định áp dụng. Hồ sơ gồm bản vẽ, thông số kỹ thuật, kết quả thử nghiệm và biên bản kiểm định từ đơn vị được cấp phép.
Yêu cầu an toàn (công tắc hành trình, van an toàn, khóa cửa) cần có những gì?
Thang nâng thủy lực phải có van an toàn tự ngắt khi vượt tải, công tắc hành trình giới hạn hành trình trên/dưới và khóa cửa tầng tự động. Hệ thống phanh thủy lực giữ cabin cố định khi mất áp và khung chắn bảo vệ quanh khung dẫn hướng.
Bảo trì định kỳ và kiểm định an toàn theo chu kỳ nào và ai thực hiện?
Khuyến nghị mỗi 6 tháng xem xét van an toàn, xi lanh, công tắc hành trình và khóa cửa. Việc bảo trì do đơn vị được ủy quyền hoặc đội ngũ kỹ thuật Thiết Bị Việt Nhật thực hiện để đảm bảo thiết bị hoạt động ổn định và an toàn lâu dài.
Gửi Yêu Cầu Báo Giá!
Lời kết
kích thước thang nâng hàng chất lượng tại tp.hcm là bước đầu để chủ kho đưa ra quyết định chính xác, tiết kiệm chi phí và an toàn vận hành. Quý khách vui lòng gửi thông số tải trọng, chiều cao nâng, số điểm dừng, kích thước cabin và hình ảnh mặt bằng cho đội ngũ kỹ thuật để nhận báo giá chi tiết. Mọi thắc mắc xin liên hệ hotline 0588 388 388 để được tư vấn ngay.
