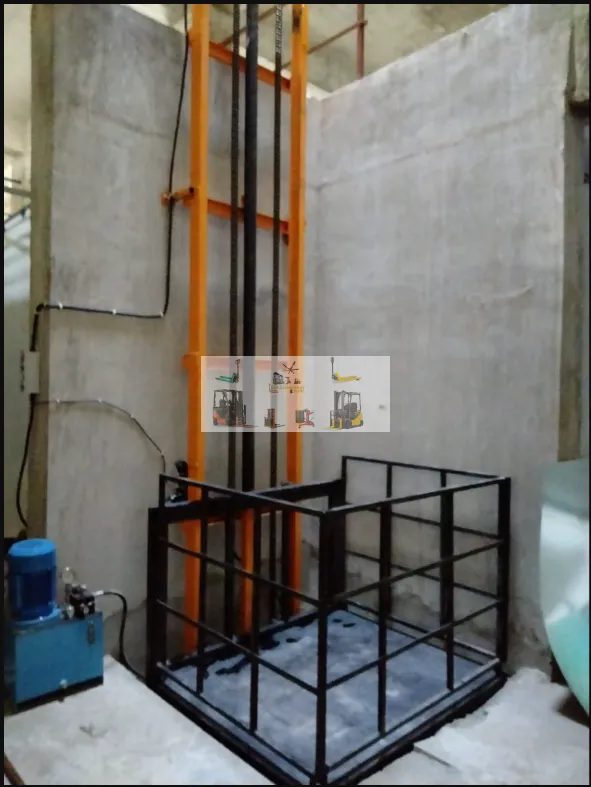

kích thước thang nâng hàng cho khu công nghiệp tại tp.hcm là yếu tố then chốt để đảm bảo vận hành suôn sẻ và an toàn cho quy trình bốc xếp tại nhà máy. Trong thực tế, kích thước sàn nâng phải tương thích với kích thước pallet và khoang thao tác của xe nâng. Bài viết phân tích trường hợp một kho linh kiện điện tử tại KCN Gò Dầu, TP HCM cần thang nâng thủy lực cao 4 mét, giúp chủ đầu tư có căn cứ thiết kế chính xác.
Tình huống tư vấn điển hình
Tại một nhà xưởng sản xuất linh kiện điện tử trong khu công nghiệp Gò Dầu, chủ kho gặp khó khăn khi di chuyển pallet nặng 1 tấn lên tầng lửng cao 4 mét để lưu trữ và kiểm tra chất lượng. Sàn tầng lửng có diện tích hạn chế và không thể đào sâu hố pit, đồng thời lối ra vào chỉ rộng 1,2 mét. Yêu cầu là đảm bảo khoảng trống vận hành cho xe nâng và nhân công.
Đội ngũ kỹ thuật của Thiết Bị Việt Nhật đã khảo sát mặt bằng, đo đạc kích thước pallet 1000×1200 mm, chiều cao di chuyển 4000 mm và xác định vị trí đặt thang sát tường bên trái kho. Việc không có hố pit đòi hỏi cấu hình thang không pit hoặc pit nông dưới 200 mm nhằm giảm chi phí xây dựng.
Chủ đầu tư đặt câu hỏi: thang nâng cần rộng sâu bao nhiêu để xe nâng dễ dàng tiếp cận, độ cao xi lanh và điểm dừng thế nào để bảo vệ hàng hóa, đồng thời đáp ứng quy định an toàn lao động và PCCC tại TP HCM?
Các tiêu chí chính khi xác định kích thước thang nâng
Kích thước pallet và xe nâng chi phối kích thước sàn/cabin của thang, nếu sàn quá nhỏ sẽ gây kẹt hàng và tiềm ẩn rủi ro va chạm. Thông thường, sàn cần rộng hơn kích thước pallet ít nhất 200 mm về mỗi chiều để xe nâng ra/vào thuận tiện.
Chiều cao nâng quyết định hành trình xi lanh thủy lực và vị trí lắp đặt tủ điều khiển, van an toàn. Với tầng lửng cao 4 mét, cần hệ thống công tắc hành trình dừng chính xác tại mặt sàn tầng trệt và tầng lửng, đảm bảo hàng hóa không bị lệch.
Số điểm dừng ảnh hưởng đến độ chính xác của các tầng, mỗi điểm cần công tắc hành trình riêng, đảm bảo van an toàn trả về vị trí đúng. Thông thường thang nâng thủy lực được thiết kế 2 điểm dừng hoặc tùy chỉnh theo yêu cầu.
Hố pit và khả năng đào nền quyết định chọn thang có pit hoặc không pit. Nếu không thể đào hố sâu, nên dùng cấu hình pit nông dưới 200 mm kết hợp khung thép chịu lực, hạn chế cải tạo sàn kho.
| Tiêu chí | Ảnh hưởng | Thông số gợi ý |
|---|---|---|
| Kích thước pallet/xe nâng | Góc tiếp cận và diện tích sàn | Sàn ≥ pallet + 200 mm, ví dụ 1000×1400 mm |
| Chiều cao nâng | Hành trình xi lanh và điểm dừng | Hành trình tương ứng 4 mét, 2 điểm dừng |
| Số điểm dừng | Độ chính xác vị trí dừng | Công tắc hành trình cho mỗi tầng |
| Hố pit/nền nhà xưởng | Độ sâu pit, khả năng lắp đặt | Pit nông ≤ 200 mm hoặc không pit |
| Diện tích đặt thang | Khoảng trống lưu thông | Khoảng trống trước sàn ≥ 1500 mm |
Bảng trên cho thấy các thông số cơ bản để phối hợp sản phẩm thang nâng thủy lực với điều kiện mặt bằng thực tế. Chủ kho có thể đối chiếu kích thước pallet và chiều cao tầng lửng để lựa chọn cấu hình phù hợp.

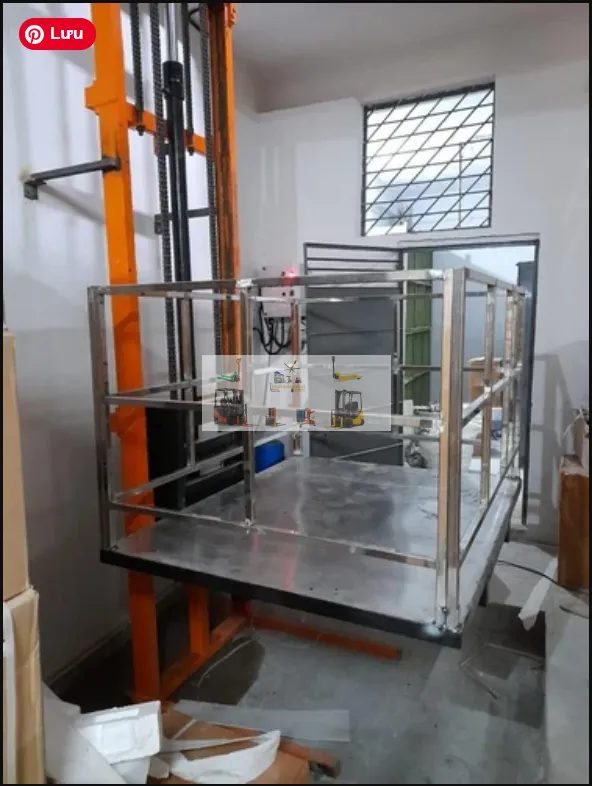

Giải pháp tối ưu
Dựa trên yêu cầu di chuyển pallet nặng 1 tấn lên tầng lửng cao 4 mét, thang nâng thủy lực ELP1-4.0M với sàn 1800×2000 mm, xi lanh 2 và cửa tầng tự động sẽ đáp ứng độ an toàn và tính ổn định. Cấu hình này cho phép xe nâng tiếp cận dễ dàng, giảm rung lắc khi nâng hạ hàng.
Giải pháp ELP1-4.0M vừa đáp ứng kích thước mặt sàn rộng rãi, vừa tiết kiệm diện tích kho, giảm thiểu cải tạo nền. Kết cấu thủy lực ổn định, động cơ 3 pha tiết kiệm điện, phù hợp tốc độ giao nhận 20–30 chuyến/ngày.

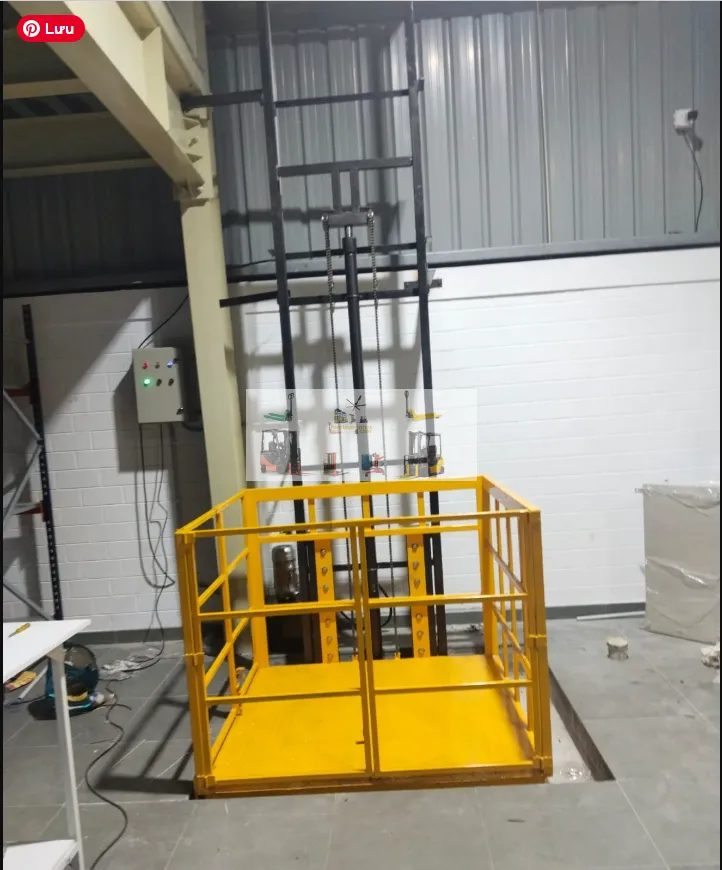

Bảng giá hệ thống thang nâng hàng
Dưới đây là bảng giá một số cấu hình thang nâng thủy lực phổ biến cho chiều cao 4 mét. Giá đã bao gồm VAT 8% và dịch vụ vận chuyển, lắp đặt cơ bản trong phạm vi TP HCM.
| Model | Tải trọng | Nâng cao | Giá đã VAT |
|---|---|---|---|
| HLP0.3-4 | 300kg | 4 mét | 90.439.200 đ |
| ELP0.5-4.0M | 500kg | 4 mét | 95.018.400 đ |
| ELP1-4.0M | 1000kg | 4 mét | 177.444.000 đ |
| ELP2-4.0M | 2000kg | 4 mét | 200.340.000 đ |
| ELP3-4.0M | 3000kg | 4 mét | 246.132.000 đ |
Gửi Yêu Cầu Báo Giá!
Để có báo giá chính xác, khách hàng cần cung cấp tải trọng, chiều cao nâng, số điểm dừng, kích thước sàn/cabin, vị trí lắp đặt, hình ảnh mặt bằng và yêu cầu cửa tầng hoặc hố pit nếu có.
Quy trình khảo sát và lắp đặt an toàn
Quá trình khảo sát bắt đầu bằng đánh giá mặt bằng thực địa, đo kích thước pallet và chiều cao tầng lửng. Kỹ sư Thiết Bị Việt Nhật sẽ lập hồ sơ kỹ thuật, xác định vị trí đường điện 3 pha và hố pit nông (nếu có) để lập bản vẽ thi công.
Trong bước lắp đặt, thiết bị thủy lực gồm motor điện, bơm thủy lực, xi lanh, van an toàn và tủ điều khiển nguyên chiếc nhập khẩu được đưa vào vị trí. Ray dẫn hướng và rào chắn cửa tầng hoặc lan can bảo vệ sẽ được cố định theo bản vẽ, đảm bảo khoảng hở an toàn.
Tất cả thiết bị đều tham chiếu QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng. Sau khi lắp đặt, thang nâng được chạy thử với tải trọng mẫu và thực hiện kiểm định kỹ thuật an toàn theo quy định áp dụng trước khi bàn giao.
Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.
Quy trình lắp đặt tiêu chuẩn
- Khảo sát mặt bằng: Đo đạc chiều cao, kích thước lắp đặt thang (hoặc vị trí dựng khung), kiểm tra nguồn điện 3 pha/1 pha và kết cấu sàn chịu lực.
- Lắp đặt khung cơ khí: Dựng khung cột dẫn hướng, gia cố khung chịu lực và sàn cabin/bàn nâng.
- Lắp đặt hệ thống thủy lực: Định vị xy-lanh thủy lực, lắp đặt trạm nguồn (mô-tơ, bơm dầu, van an toàn chống đứt cáp/tuột áp) và hệ thống dây xích tải.
- Đấu nối hệ thống điện: Lắp tủ điều khiển, các nút bấm gọi tầng, công tắc hành trình giới hạn trên/dưới và các cảm biến an toàn.
- Chạy thử và bàn giao: Chạy không tải, chạy có tải đủ tải trọng định mức của thang, kiểm tra độ êm, tốc độ nâng hạ, độ dừng tầng và bàn giao hướng dẫn vận hành.
Câu hỏi thường gặp
Thang nâng cần kích thước mặt bàn bao nhiêu để tương thích xe nâng hoặc khay pallet?
Thông thường mặt bàn (sàn) của thang nâng thủy lực cần rộng hơn kích thước pallet hoặc xe nâng ít nhất 200 mm mỗi chiều để xe nâng ra vào dễ dàng. Ví dụ pallet 1000×1200 mm cần sàn tối thiểu 1200×1400 mm, tránh trường hợp va chạm làm hư hại hàng hóa.
Cần hố PIT sâu bao nhiêu hoặc có thể dùng thiết kế không hố PIT nông?
Để lắp thang nâng có pit, hố pit thông thường sâu từ 200 mm đến 300 mm. Nếu không thể đào hố, có thể lựa chọn thang không pit hoặc cấu hình pit nông dưới 200 mm để giảm thi công, chỉ cần gia cố nền kho theo hướng dẫn kỹ thuật.
Tải trọng tối đa và hành trình phù hợp cho khu công nghiệp là gì?
Thang nâng thủy lực bên Việt Nhật có tải trọng từ 300 kg đến 3000 kg, hành trình 3–6 mét. Với kho công nghiệp tầng lửng 4 mét, thường chọn mức tải 1000 kg hoặc 2000 kg tùy trọng lượng pallet, đảm bảo hiệu suất và tuổi thọ xi lanh dài hạn.
Những yêu cầu an toàn, kiểm định và tần suất kiểm tra bắt buộc theo quy định VN?
Theo QCVN 7:2012/BLĐTBXH, thang nâng cần có van an toàn, công tắc hành trình và biên bản kiểm định đầu kỳ. Thiết bị phải được kiểm định kỹ thuật an toàn tối thiểu một lần trước khi vận hành và kiểm tra định kỳ 12 tháng một lần bởi đơn vị được cấp phép.
Có yêu cầu PCCC, lối thao tác, lan can, cảm biến khi lắp trong kho không?
Thang nâng hàng phải bố trí lối thao tác rộng tối thiểu 1,2 mét, lắp lan can và cảm biến giới hạn khu vực chuyển hướng. Các yêu cầu phối hợp PCCC bao gồm khoảng cách đến thiết bị chữa cháy, đảm bảo lối thoát hiểm không bị chắn bởi khung thang.
Kích thước tiêu chuẩn cho cửa tầng và khoảng trống hoạt động là bao nhiêu?
Cửa tầng nên rộng ít nhất 1200 mm và cao ngang với chiều cao của sàn nâng để xe nâng vận hành không va chạm. Khu vực trước cửa cần khoảng trống tối thiểu 1500 mm để xe nâng quay đầu, đảm bảo lưu thông hàng hóa liên tục.
Lời kết
kích thước thang nâng hàng cho khu công nghiệp tại tp.hcm không chỉ phụ thuộc vào tải trọng và chiều cao nâng mà còn liên quan đến kích thước pallet, hố pit và khoảng trống vận hành trong kho. Quý khách vui lòng cung cấp thông số đầy đủ và hình ảnh mặt bằng để được báo giá chi tiết và tối ưu cấu hình. Liên hệ 0588 388 388 để nhận tư vấn cụ thể.
