nguyên lý hoạt động thang nâng 1 tấn không hố pit thủy lực vận hành dựa trên hệ thống bơm thủy lực kết hợp xích và ty xi lanh để nâng sàn tải hàng. Thiết bị phù hợp với kho mezzanine tầng lửng tại Hà Nội, nơi cần di chuyển pallet 1 tấn qua chiều cao 4–5 mét, sàn cũ không cho phép đào pit.
Nguyên lý vận hành thang nâng hàng 1 tấn không hố pit thủy lực
Thang nâng thủy lực sử dụng motor điện kết nối bơm thủy lực để tạo áp suất dầu, truyền qua xi lanh và xích kéo sàn tải lên. Khi công tắc hành trình nhận tín hiệu, van an toàn đóng mở điều tiết lượng dầu, giúp sàn dừng chính xác tại từng tầng. Cơ chế này vận hành trơn tru ngay cả khi không có hố pit nhờ bộ xích gắn trực tiếp vào ty xi lanh.
Ty thủy lực và xích được bố trí cố định trên ray dẫn hướng sẵn có, giữ ổn định theo phương thẳng đứng. Khi bơm khởi động, dầu thủy lực đẩy piston trong xi lanh, kéo xích theo chiều lên hoặc xuống. Hệ dẫn động này không cần không gian âm dưới sàn, giảm thiểu can thiệp xây dựng pit và giúp lắp đặt nhanh hơn.
An toàn vận hành được tăng cường nhờ tủ điều khiển tích hợp công tắc hành trình, van an toàn và cảm biến lực. Tủ điều khiển giám sát áp suất, ngắt mạch khi vượt tải. Ray dẫn hướng thép hộp và sơn tĩnh điện đảm bảo độ bền, giảm ma sát và hạn chế xoay nghiêng cho cabin tải. Thiết bị tham chiếu QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng.

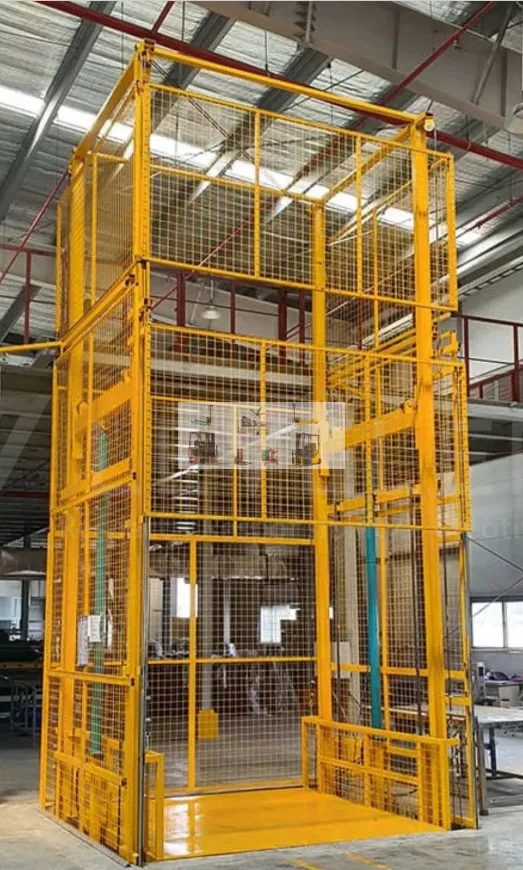

Tiêu chí chọn thang nâng hàng 1 tấn không hố pit
Khi lựa chọn thang nâng 1 tấn không hố pit, chủ kho cần xác định tải trọng, chiều cao nâng, số điểm dừng và kích thước sàn cabin theo pallet hoặc xe đẩy hiện có. Sai sót trong tính toán dễ gây tốn công sức khi vận hành, ảnh hưởng đến tiến độ xuất kho. Chuẩn hóa yêu cầu sẽ giúp thiết kế nhanh, tránh chỉnh sửa tốn kém.
Nền sàn cần chịu lực tối thiểu tương đương tải trọng thiết bị cộng hàng đặt trên sàn. Do không đào pit, sàn phải đủ cứng để chịu áp lực ty thủy lực khi hoạt động. Khách hàng nên khảo sát độ ổn định nền và gia cố nếu cần trước khi lắp đặt, tránh lún hoặc lệch sàn làm sai vị trí dừng.
Nguồn điện 3 pha ổn định và tủ điều khiển bố trí gần vị trí thang giúp hạn chế đường dây kéo dài, giảm hao hụt điện. Việc cung cấp đủ pha, điện áp phù hợp góp phần bảo vệ motor và bơm thủy lực, đảm bảo tuổi thọ thiết bị và giảm nguy cơ gián đoạn vận hành trong ca sản xuất.
Tiêu chuẩn an toàn, kiểm định kỹ thuật an toàn theo quy định áp dụng cho thiết bị nâng hàng, kết hợp công tắc hành trình và van an toàn. Thiết Bị Việt Nhật hỗ trợ hướng dẫn vận hành và bảo hành theo hợp đồng: 12 tháng phần khung, 9 tháng hệ thống điện và thủy lực.
| Yếu tố | Thủy lực xích + ty | Cáp kéo (không cung cấp) |
|---|---|---|
| Độ ổn định tải | ổn định ở mọi mức độ nâng, không cần pit | cần đối trọng, thường áp lực lên sàn lớn hơn |
| Điều chỉnh điểm dừng | dừng chính xác từng tầng nhờ công tắc hành trình | phải tính toán dây cáp phức tạp, độ chính xác thấp hơn |
| Thời gian lắp đặt | không đòi hỏi đào pit, lắp đặt nhanh | thiết kế thêm hệ thống kéo, không phù hợp mặt bằng chật |
Báo giá và chi phí thực tế
Dưới đây là bảng giá tham khảo cho thang nâng hàng thủy lực 1 tấn không hố pit, chiều cao nâng 4 và 5 mét. Giá đã bao gồm VAT 8%, chưa bao gồm chi phí khảo sát mặt bằng, nguồn điện hoặc gia cố nền tùy thực tế.
| Model | Tải trọng | Nâng cao | Giá đã VAT (8%) |
|---|---|---|---|
| ELP1-4.0M | 1000kg | 4 mét | 177.444.000 đ |
| ELP1-5.0M | 1000kg | 5 mét | 188.892.000 đ |
Gửi Yêu Cầu Báo Giá!
Để có báo giá chính xác, khách hàng cần cung cấp tải trọng, chiều cao nâng, số điểm dừng, kích thước sàn/cabin, vị trí lắp đặt, hình ảnh mặt bằng và yêu cầu cửa tầng hoặc hố pit nếu có.
Tình huống tư vấn điển hình
Một kho sản xuất linh kiện điện tại Hà Nội có hệ thống mezzanine cao 4,2 mét, lưu trữ pallet nặng gần 1 tấn. Công nhân phải khiêng hàng qua cầu thang bộ, tiềm ẩn rủi ro và tốn thời gian. Mặt sàn cũ không cho phép đào hố pit, buộc đội kỹ thuật tìm giải pháp không pit.
Đội khảo sát xác định điểm lắp đặt ngay cạnh cột chịu lực, đo độ cứng sàn và điều kiện đường dẫn điện 3 pha. Dựa trên mặt bằng chật hẹp, kỹ thuật viên đề xuất vị trí lắp ray dẫn hướng dọc tường để tối ưu diện tích và đảm bảo khoảng thông thoáng cho xe nâng tay.
Sau khi lắp đặt thang nâng thủy lực 1 tấn cao 4 mét không hố pit, thiết bị vận hành ổn định, tăng tốc độ chuyển hàng lên mezzanine gần 50%. Công nhân chỉ cần thao tác đơn giản qua tủ điều khiển, giảm thiểu sức lao động và rủi ro hàng hóa hư hỏng.
Quy trình lắp đặt tiêu chuẩn thang nâng hàng 1 tấn
- Khảo sát mặt bằng: Đo đạc chiều cao, kích thước lắp đặt thang (hoặc vị trí dựng khung), kiểm tra nguồn điện 3 pha/1 pha và kết cấu sàn chịu lực.
- Lắp đặt khung cơ khí: Dựng khung cột dẫn hướng, gia cố khung chịu lực và sàn cabin/bàn nâng.
- Lắp đặt hệ thống thủy lực: Định vị xy-lanh thủy lực, lắp đặt trạm nguồn (mô-tơ, bơm dầu, van an toàn chống đứt cáp/tuột áp) và hệ thống dây xích tải.
- Đấu nối hệ thống điện: Lắp tủ điều khiển, các nút bấm gọi tầng, công tắc hành trình giới hạn trên/dưới và các cảm biến an toàn.
- Chạy thử và bàn giao: Chạy không tải, chạy có tải đủ 1 tấn, kiểm tra độ êm, tốc độ nâng hạ, độ dừng tầng và bàn giao hướng dẫn vận hành.
Câu hỏi thường gặp
Nguyên lý vận hành thang nâng thủy lực 1 tấn không hố pit là gì?
Hệ thống vận hành dựa trên motor điện và bơm thủy lực tạo áp suất đẩy piston trong xi lanh, kéo xích nâng sàn lên hoặc xuống. Áp suất dầu được điều chỉnh qua van an toàn, công tắc hành trình xác định điểm dừng chính xác. Cơ cấu này không cần đào hố pit, phù hợp với mặt bằng có sàn cứng.
Có cần đào hố pit khi lắp thang nâng 1 tấn thủy lực?
Không cần đào hố pit cho cấu hình thủy lực xích + ty. Thiết kế không pit cho phép đặt trực tiếp trên mặt sàn, tránh can thiệp xây dựng sâu. Khách hàng chỉ cần đảm bảo sàn đủ chịu lực và gia cố theo hướng dẫn trước khi lắp đặt.
Tiêu chuẩn an toàn nào áp dụng cho thiết bị này?
Thiết bị tham chiếu QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng, kết hợp kiểm định kỹ thuật an toàn theo quy định áp dụng. Van an toàn, công tắc hành trình và cảm biến áp suất hỗ trợ giảm rủi ro khi vận hành.
Nền móng cần đáp ứng những yêu cầu gì?
Nền móng phải chịu được trọng lượng thiết bị và tải hàng cộng lại, thường ≥1,2 tấn/m². Sàn cần phẳng, không nứt gãy, có thể gia cố bằng đệm bê tông hoặc tấm thép chịu lực. Điều này giúp hạn chế lún, lệch sàn khi hoạt động liên tục.
Thời gian giao hàng và lắp đặt mất bao lâu?
Thời gian giao hàng và lắp đặt thường dao động 4–6 tuần, tùy tiến độ sản xuất, vận chuyển và khảo sát mặt bằng. Kỹ thuật viên sẽ thực hiện đo đạc, lắp đặt, chạy thử và bàn giao vận hành theo hợp đồng từng bước.
Chính sách hỗ trợ kỹ thuật và bảo hành như thế nào?
Thiết Bị Việt Nhật cung cấp vận chuyển, lắp đặt, chạy thử và hướng dẫn vận hành. Bảo hành theo hợp đồng: 12 tháng phần khung, 9 tháng cho hệ thống điện và thủy lực. Trong thời gian bảo hành, Thiết Bị Việt Nhật hỗ trợ kỹ thuật và khắc phục sự cố do lỗi sản xuất.
Kết luận
nguyên lý hoạt động thang nâng 1 tấn không hố pit thủy lực là giải pháp phù hợp cho kho mezzanine cần di chuyển pallet nặng lên cao mà không thể đào pit. Liên hệ 0588 388 388 để gửi thông số tải trọng, chiều cao nâng, số điểm dừng và mặt bằng chi tiết, nhận báo giá nhanh chóng.
Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.
