quy trình lắp đặt thang nâng 1 tấn không hố pit từ khảo sát tới bàn giao đảm bảo thiết bị vận hành ổn định và an toàn ngay lần đầu. Bắt đầu bằng việc kiểm tra mặt bằng, đo tải nền, vị trí đặt ray dẫn hướng và nguồn điện. Tại một kho nhỏ tầng lửng cao 4m ở TP HCM, quy trình này giúp tiết kiệm thời gian và hạn chế phát sinh.
Vì sao cần khảo sát trước khi lắp đặt
Khảo sát là bước then chốt để xác định điều kiện mặt bằng, kết cấu sàn và nguồn điện nhằm đảm bảo thang nâng 1 tấn không hố pit vận hành ổn định. Việc kiểm tra chi tiết giúp kỹ sư đưa ra bản vẽ kỹ thuật chính xác, tiết kiệm thời gian điều chỉnh tại hiện trường.
Có nhiều nhà xưởng sử dụng sàn bê tông chịu tải khác nhau, nếu không đo đạc cụ thể có thể dẫn đến rung lắc hoặc biến dạng khung. Bằng cách đánh giá độ chịu tải và độ bằng phẳng, đội ngũ kỹ thuật sẽ đề xuất gia cố hoặc lựa chọn mặt bằng phù hợp, tránh tình trạng gián đoạn vận hành.
Nguồn điện 3 pha tại mỗi cơ sở có chất lượng khác nhau, nếu không kiểm tra áp suất và dòng tải có thể gây nhảy aptomat hoặc cháy motor. Trong khảo sát, kỹ sư sẽ đo dòng khởi động, xác định vị trí đặt tủ điều khiển và đấu nối đúng tiêu chuẩn, giảm rủi ro sự cố điện trong quá trình sử dụng.
Đánh giá không gian lắp đặt như khoảng cách đến tường, độ cao trần và kích thước cửa tầng là cơ sở để tính toán ray dẫn hướng và kích thước cabin. Khi nắm rõ các thông số này, bản vẽ sẽ khớp với hiện trạng, giúp đội thi công lắp đặt nhanh chóng, chính xác.
So sánh cơ chế thủy lực xích + ty và thang cáp kéo
Thang nâng hàng thủy lực xích + ty thủy lực và thang cáp kéo đều được ứng dụng trong nâng hạ, nhưng có sự khác biệt về yêu cầu mặt bằng và cơ chế vận hành. Thiết Bị Việt Nhật chỉ cung cấp giải pháp thủy lực xích + ty để đảm bảo tính ổn định và an toàn cho khách hàng.
Hệ dẫn động thủy lực xích + ty dùng motor điện, bơm thủy lực, xi lanh và xích chịu lực, không yêu cầu đào hố pit và giảm rủi ro trượt cáp. Trong khi đó, thang cáp kéo cần hố pit hoặc cấu kiện gia cố, dễ phát sinh sai số khi quá tải và cần kiểm định thường xuyên hơn. Thiết Bị Việt Nhật không cung cấp loại thang cáp kéo.
| Tiêu chí | Thủy lực xích + ty | Thang cáp kéo (không cung cấp) |
|---|---|---|
| Yêu cầu mặt bằng | Không cần hố pit, phù hợp kho có tầng lửng | Cần đào hố pit hoặc kết cấu gia cố |
| An toàn vận hành | Van an toàn, giảm nguy cơ trượt | Cáp dễ mài mòn, cần kiểm định |
| Khả năng chịu tải | ổn định với tải 1 tấn | ổn định nhưng phụ thuộc chiều dài cáp |
| Chi phí đầu tư | giá tốt, bảo hành khung 12 tháng | thường cao hơn và phát sinh gia cố |
So sánh này giúp chủ kho lựa chọn giải pháp phù hợp với mặt bằng hiện tại và tiết kiệm chi phí điều chỉnh hố pit hay kết cấu.
Bảng giá thang nâng 1 tấn không hố pit
Dưới đây là mức giá đã bao gồm VAT 8% cho thang nâng 1 tấn không hố pit, phù hợp cho nhu cầu vận chuyển pallet và kiện hàng lên tầng lửng.
Chi phí hố pit, điện, gia cố nền tùy khảo sát thực tế, liên hệ 0588 388 388 để được tư vấn chi tiết.
| Model | Tải trọng | Nâng cao | Giá đã VAT |
|---|---|---|---|
| ELP1-4.0M | 1000kg | 4 mét | 177.444.000 đ |
| ELP1-5.0M | 1000kg | 5 mét | 188.892.000 đ |
Gửi Yêu Cầu Báo Giá!
Để có báo giá chính xác, khách hàng cần cung cấp tải trọng, chiều cao nâng, số điểm dừng, kích thước sàn/cabin, vị trí lắp đặt, hình ảnh mặt bằng để báo giá chính xác.
Tình huống tư vấn điển hình

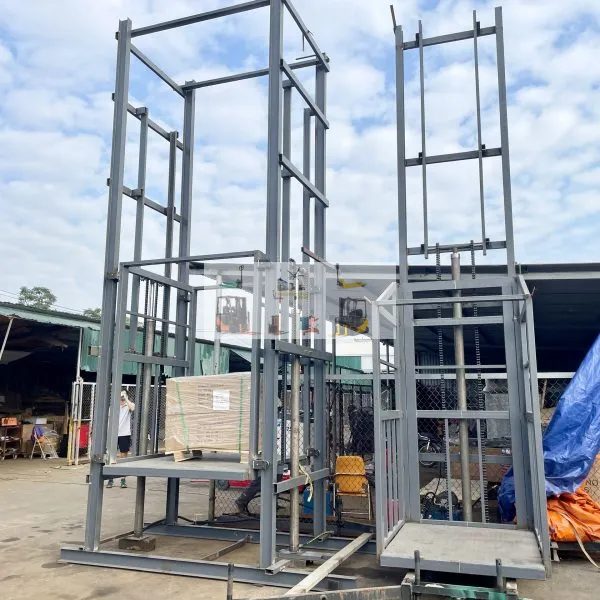

Tình huống điển hình là một kho hàng tại TP HCM có tầng lửng cao 4m, lối đi hẹp chỉ rộng 1,2m và nền bê tông chịu tải 500kg/m². Chủ kho cần nâng pallet 1 tấn lên tầng lửng mà không thể đào hố pit.
Đội kỹ thuật đã khảo sát đo đạc chi tiết độ chịu tải nền, khoảng cách đến tường, chiều cao trần và vẽ sơ đồ vị trí ray dẫn hướng. Nhờ bản vẽ chi tiết, việc lắp đặt không phát sinh điều chỉnh lớn, tiết kiệm 2 ngày thi công.
Giải pháp được đề xuất là model ELP1-4.0M với hệ dẫn động thủy lực xích + ty thủy lực, sàn 1800x2000mm, vận hành ổn định và êm ái. Thang nhập khẩu nguyên chiếc, công ty vận chuyển, lắp đặt miễn phí theo hợp đồng, đấu nối, chạy thử và bàn giao.
Kết quả sau 5 ngày thi công, thiết bị hoạt động trơn tru, không phát sinh rung lắc, công nhân vận hành dễ dàng và được hướng dẫn vận hành chi tiết trước khi bàn giao.
Các bước thực hiện quy trình lắp đặt
Quy trình lắp đặt thang nâng 1 tấn không hố pit gồm các bước cơ bản từ khảo sát đến bàn giao, đảm bảo đáp ứng yêu cầu kỹ thuật và an toàn cho thiết bị.
Bước 1: khảo sát mặt bằng, đo tải nền, độ bằng phẳng và không gian xung quanh. Kỹ sư xác định vị trí ray dẫn hướng, điểm đặt tủ điều khiển và nguồn điện 3 pha.
Bước 2: lập bản vẽ kỹ thuật, xác định kích thước sàn/cabin, vị trí cửa tầng và số điểm dừng. Hồ sơ này là cơ sở cho công tác chuẩn bị cơ sở hạ tầng.
Bước 3: khách hàng chuẩn bị mặt bằng theo hướng dẫn, bao gồm hố pit (nếu có), nguồn điện 3 pha ổn định và mặt sàn chịu lực. Chi tiết này giúp hạn chế phát sinh trong quá trình lắp đặt.
Bước 4: lắp đặt khung thép sơn tĩnh điện, ray dẫn hướng, xi lanh thủy lực và xích. Đội ngũ kỹ thuật đấu nối motor điện, bơm thủy lực và lắp đặt tủ điều khiển.
Bước 5: chạy thử điều chỉnh công tắc hành trình, kiểm định kỹ thuật an toàn theo quy định áp dụng và tham chiếu QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng. Cuối cùng là bàn giao và hướng dẫn vận hành, bảo hành theo hợp đồng.
Sản phẩm tại Thiết Bị Việt Nhật chỉ sử dụng cho nâng hàng. Sau khi bàn giao, nếu quý khách cố tình sử dụng để di chuyển người, Thiết Bị Việt Nhật sẽ không chịu trách nhiệm pháp lý.
Quy trình lắp đặt tiêu chuẩn thang nâng hàng 1 tấn
- Khảo sát mặt bằng: Đo đạc chiều cao, kích thước lắp đặt thang (hoặc vị trí dựng khung), kiểm tra nguồn điện 3 pha/1 pha và kết cấu sàn chịu lực.
- Lắp đặt khung cơ khí: Dựng khung cột dẫn hướng, gia cố khung chịu lực và sàn cabin/bàn nâng.
- Lắp đặt hệ thống thủy lực: Định vị xy-lanh thủy lực, lắp đặt trạm nguồn (mô-tơ, bơm dầu, van an toàn chống đứt cáp/tuột áp) và hệ thống dây xích tải.
- Đấu nối hệ thống điện: Lắp tủ điều khiển, các nút bấm gọi tầng, công tắc hành trình giới hạn trên/dưới và các cảm biến an toàn.
- Chạy thử và bàn giao: Chạy không tải, chạy có tải đủ 1 tấn, kiểm tra độ êm, tốc độ nâng hạ, độ dừng tầng và bàn giao hướng dẫn vận hành.
Câu hỏi thường gặp
Quy trình khảo sát lắp đặt thang nâng 1 tấn không hố pit kéo dài bao lâu?
Thời gian khảo sát thường mất 1-2 ngày tùy diện tích và độ phức tạp của mặt bằng. Trong giai đoạn này, kỹ sư sẽ đo đạc tải nền, không gian lắp đặt và kiểm tra nguồn điện. Kết quả khảo sát được tổng hợp thành bản vẽ kỹ thuật, làm cơ sở chốt phương án lắp đặt, giúp tiết kiệm thời gian thi công.
Thang nâng có cần đào hố pit không?
Thang nâng 1 tấn thủy lực xích + ty không yêu cầu đào hố pit, phù hợp với kho có tầng lửng cao 4m. Hệ dẫn động thủy lực cắt giảm chi phí xây dựng hố pit và rút ngắn tiến độ lắp đặt. Khách hàng chỉ cần chuẩn bị nền bê tông chịu lực và nguồn điện 3 pha.
Công ty có hỗ trợ lắp đặt và bàn giao không?
Thiết Bị Việt Nhật vận chuyển, lắp đặt miễn phí theo phạm vi chốt trong hợp đồng, đấu nối, chạy thử và bàn giao thiết bị. Đội ngũ kỹ thuật sẽ hướng dẫn vận hành chi tiết, hỗ trợ kỹ thuật trong thời gian bảo hành và đảm bảo thiết bị hoạt động ổn định.
Bảo hành thang nâng 1 tấn kéo dài bao lâu?
Thang nâng nhập khẩu nguyên chiếc được bảo hành phần khung 12 tháng và hệ thống điện thủy lực 9 tháng, tính từ ngày ký biên bản bàn giao. Mọi vấn đề phát sinh trong thời gian bảo hành sẽ được xử lý theo hợp đồng và hướng dẫn vận hành đi kèm.
Có cần kiểm định sau khi lắp đặt không?
Sau khi lắp đặt và chạy thử, thiết bị cần được kiểm định kỹ thuật an toàn theo quy định áp dụng để đảm bảo vận hành an toàn hơn. Khách hàng nên tham chiếu QCVN 7:2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng và làm việc với đơn vị kiểm định.
Lời kết
quy trình lắp đặt thang nâng 1 tấn không hố pit từ khảo sát tới bàn giao giúp chủ kho chuẩn bị đầy đủ hồ sơ và mặt bằng trước khi triển khai, giảm thiểu phát sinh chi phí và thời gian. Vui lòng gửi thông số tải trọng, chiều cao nâng, số điểm dừng, kích thước cabin và mặt bằng hoặc gọi 0588 388 388 để nhận tư vấn chi tiết và báo giá.
